Мерседес W245. Comand APS

COMAND APS как и Audio 50 APS принадлежит ко второму поколению телематики (NTG2). AGW, Head Unit и навигационный компьютер образуют одно устройство. Это значит, что COMAND не располагает внешним аудиоинтерфейсом и навигационным компьютером.

Отличительными признаками COMAND APS являются:

• 6,5" цветной дисплей (TFT)

• Радио со сдвоенным тюнером (RDS/TMC)

• DVD-ROM привод (для аудио и навигации)

• Навигация в картах и со стрелочной индикацией

• Интегрированный навигационный компьютер

Новое: После того, как маршрут рассчитан, можно вынуть навигационный -DVD и заменить его музыкальным CD. Однако в этом случае в распоряжении есть только представление навигационных данных в виде стрелок.

• Базовый звукоусилитель 4 x 20 Ватт

• Интерфейс между шиной данных CAN салона (CAN-B) и MOST

• AUX-разъем в перчаточном ящике для внешнего источника звукового сигнала

• Возможность использования Bluetooth (в сочетании с UHI)

COMAND APS поддерживает также следующие дополнительные компоненты MOST:

• Внешний CD-чейнджер (в перчаточном ящике) (SA код 819)

• БУ UHI (Universal Handy Interface) (SA код 386) Звукоусилитель Sound-системы (SA код 810)

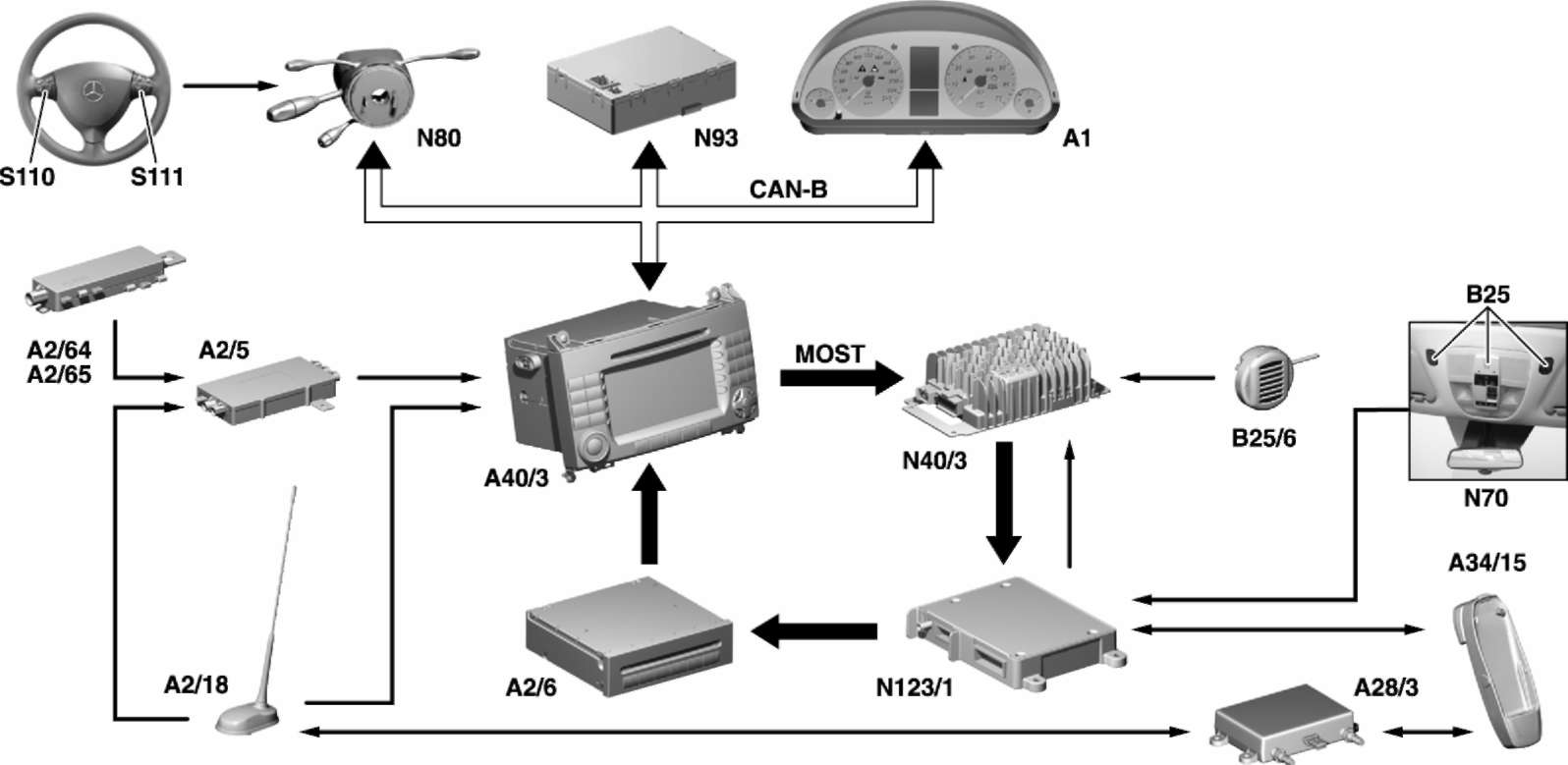

Сетевая организация COMAND APS на типе 245

A1 Комбинация приборов

A2/5 Антенный разветвитель

A2/6 CD-чейнджер

A2/18 Антенный усилитель/антенны на крыше

A2/64 Модуль антенного усилителя слева

A2/65 Модуль антенного усилителя справа

A28/3 Компенсатор E-Netz

A34/15 UHI приёмное гнездо мобильного телефона (Universal Handy Interface)

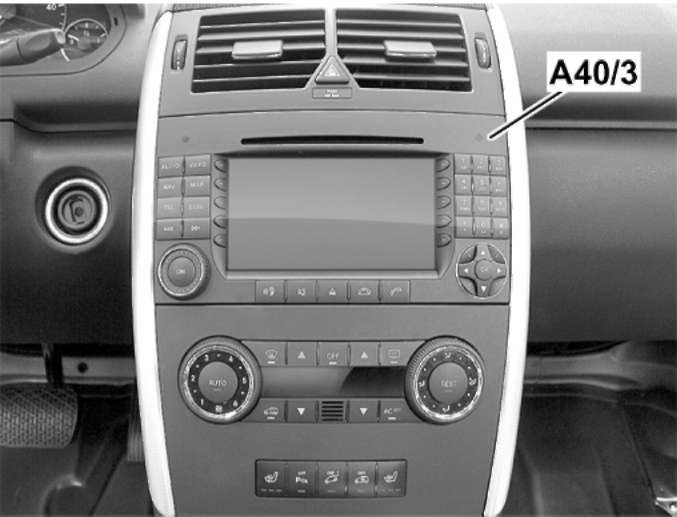

A40/3 Блок-панель управления и индикации COMAND

B25 Микрофон громкоговорящей связи

B25/6 Микрофон звукоусилителя Sound-системы

N40/3 Звукоусилитель Sound-системы

N70 Потолочная блок-панель управления

N80 БУ в рулевой колонке

N93 Центральный интерфейс (ZGW)

N123/1 БУ UHI (Universal Handy Interface)

5110 Группа кнопок многофункционального руля слева

5111 Группа кнопок многофункционального руля справа

CD- чейнджер

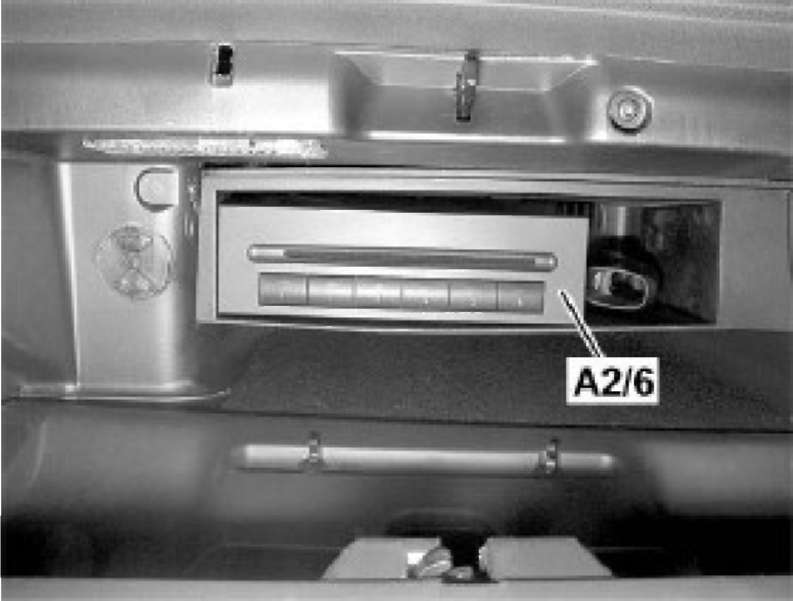

На В-классе устанавливается Single Slot CD-чейнджер (A2/6).

CD - чейнджер обладает автоматическим втягивающим загрузочным устройством и он может принять до 6 CD дисков. Это происходит посредством нажатия кнопок 1-6 на CD-чейнджере, который в таком случае CD загружает или выгружает.

CD-чейнджер является компонентом MOST и управляется из Head Unit.

Управление CD-чейнджером

CD-чейнджером (A2/6), в зависимости от комплектации автомобиля, посредством Media Oriented System Transport (MOST) управляют следующие компоненты:

• Радио (A2)

• Блок радио и навигации (A2/56)

• Блок-панель управления и индикации COMAND (A40/3)

CD-чейнджер (A2/6) создаёт следующие сообщения и передаёт их головному устройству

Head Unit:

• Номер актуального CD

• Номер актуального названия

• Количество треков на одном CD

• Моментальное состояние (воспроизведение, пауза и т.п.). Сообщения передаются по кольцу MOST.
