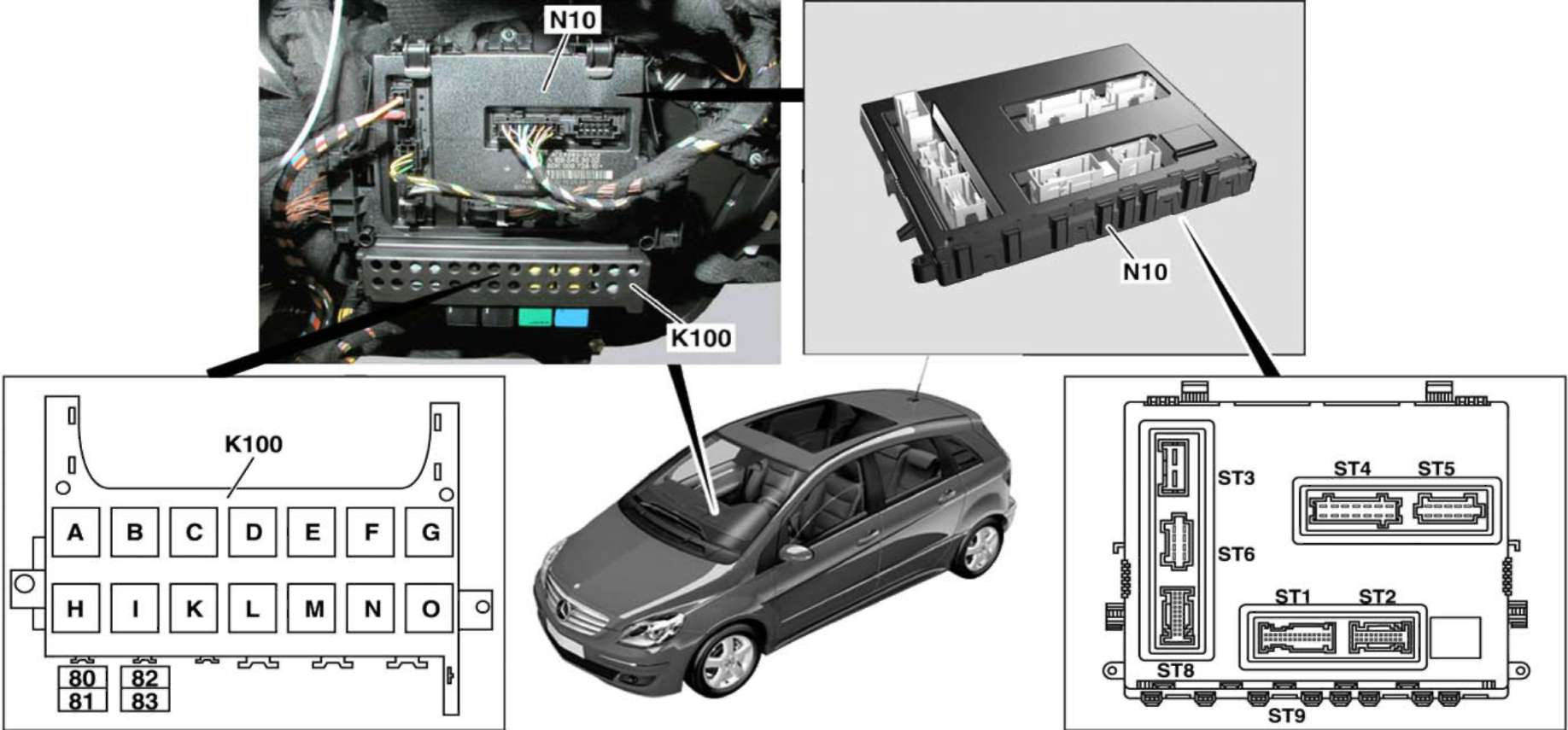

Мерседес W245. Блок приема и обработки сигналовОбщие сведения В модуле SAM установлен датчик опрокидывания, по сигналу которого при столкновении или опрокидывании автомобиля происходит разблокировка замков. Включение потребителей на типе 245 осуществляется посредством модуля SAM совместно с блоком реле и предохранителей SRB. Оба компонента расположены в пространстве для ног переднего пассажира под перчаточным ящиком. При этом на системы и блоки управления подаётся напряжение, в соответствии с порядком их работы. Информационные запросы в блок SAM передаются по шине данных CAN или непосредственно считываются с выключателей и датчиков. БУ SAM (N10) осуществляет... ...управление: => обогреваемым задним стеклом => звуковыми сигналами => указателями поворота => стеклоочистителем спереди, сзади => наружным освещением спереди, сзади => внутренним освещением спереди, сзади (с освещением пространства багажного отделения) => сдвоенным насосом стеклоомывателя (спереди, сзади) => стеклоочистителем (SRA) => шлангом стеклоомывателя / обогревом форсунок стеклоомывателя => центральной блокировкой крышки багажного отделения, крышки лючка топливозаправочной горловины и задними дверьми левой/правой (при отсутствии „Блоков управления задних дверей ") ...считывание сигналов с: => выключателя сигнала торможения => дверного контактного выключателя, сзади слева (S17/5) (без TSG сзади) => дверного контактного выключателя, сзади справа (S17/6) (без TSG сзади) => выключателя наружного открывания крышки багажника (S88/8) => контактного выключателя крышки багажника (S88/6) => поворотного выключателя света (S1) => датчика контроля уровня охлаждающей жидкости => датчика контроля уровня жидкости в бачке омывателя => выключателя и рабочего элемента замка крышки багажника => выключатель системы очистки фар (SRA) => приёмника радиосигнала ZV => выключателя света заднего хода при наличии механической коробки передач => выключателя блокировки спинки сиденья, сзади слева/справа
|
|
|
