Мерседес W245. Комфортная климатическая система K-KLA

Назначение

БУ KKLA (N22/7) управляет всеми функциями для поддержания климата в салоне автомобиля. БУ KKLA (N22/7) соединен с шиной данных салона CAN-B.

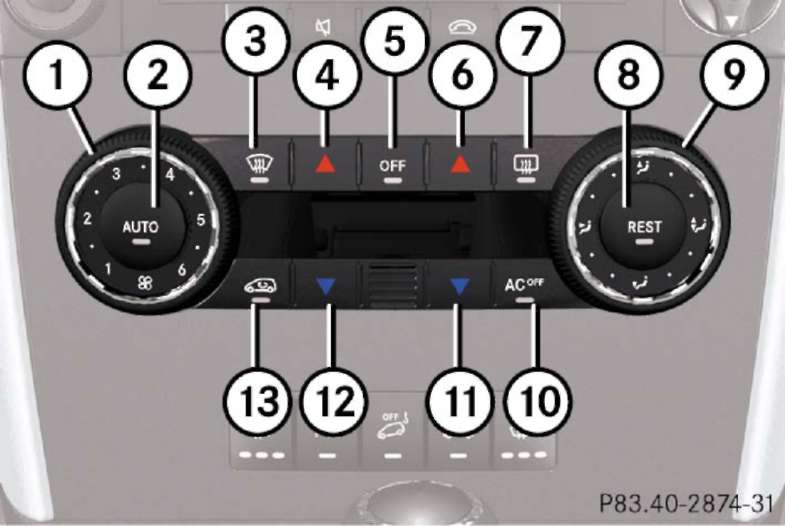

1 - Ручной режим регулирования производительности вентилятора

8 - Кнопка «Использование остаточного тепла двигателя»

2 - Автоматический режим регулирования вентилятора

9 - Ручной режим распределения потоков воздуха

3 - Кнопка «Размораживание ветрового стекла»

10 - Кнопка AC-OFF

4 - Кнопка «Температуру слева повысить»

11 - Кнопка «Температуру справа понизить»

5 - Кнопка Вкл- и выключение

12 - Кнопка «Температуру слева понизить»

6 - Кнопка «Температуру справа повысить»

13 - Кнопка «Режим циркуляции воздуха внутри салона»

7 - Кнопка «Обогрев заднего стекла»

БУ KKLA (N22/7) считывает и передает по шине данных CAN-B следующие сигналы:

Сигналы от БУ верхней панели управления, обогрева переднего сиденья слева и справа или коды, система Parktronic (PTS), EDW, сигналы выключателя аварийной световой сигнализации.

БУ KKLA (N22/7) управляет следующими функциями:

Непосредственно: циркуляционным насос ОЖ, компрессором кондиционера, светодиодом системы распознавания занятости сиденья и светодиодом выключателя аварийной световой сигнализации.

Через Local Interconnect Network (LIN): Регулятором производительности вентилятора, установочным электродвигателем механизма заслонки смешивания воздуха слева, установочным электродвигателем механизма заслонки смешивания воздуха справа, установочным электродвигателем запорной заслонки для задней части салона, установочным электродвигателем заслонки пространства для ног слева и справа, установочным электродвигателем заслонки размораживания слева и справа, установочным электродвигателем заслонки центрального дефлектора, установочным электродвигателем заслонки циркуляции воздуха внутри салона и PTC-подогревателем (для автомобилей с двигателем 640).

БУ KKLA (N22/7) считывает следующие сигналы:

Непосредственно: Датчик температуры испарителя, датчик точки росы, датчик давления хладагента, датчик загазованности, солнечный датчик, электронное колесо-регулятор вентилятора задней части салона и датчик температуры воздуха в салоне^22/7Ь1)

Через CAN-B: Датчик температуры указателя температуры наружного воздуха через комбинацию приборов.

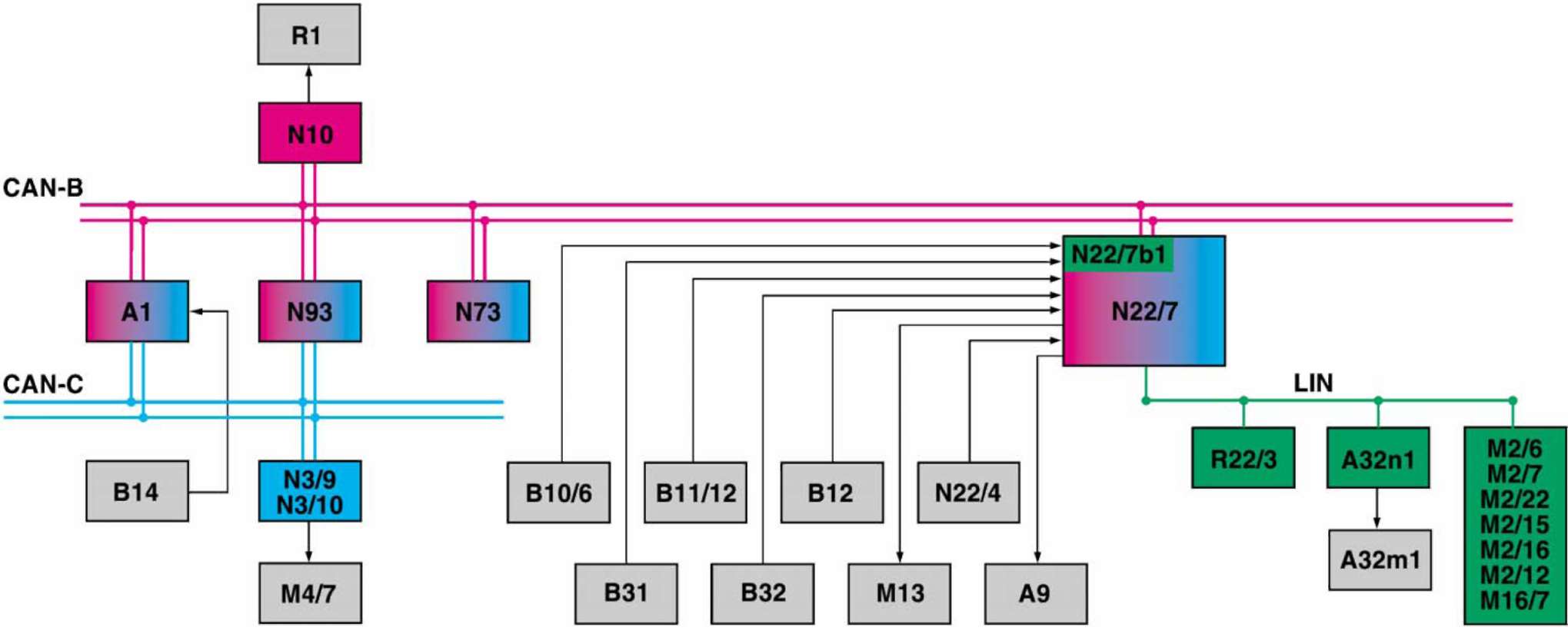

Блок-схема

A1

Комбинация приборов

A9

Компрессор кондиционера

A32m1

Эл. двигатель вентилятора

A32n1

Регулятор производительности вентилятора

B10/6

Датчик температуры испарителя

B11/12

Датчик точки росы

B12

Датчик давления хладагента

B14

Датчик температуры наружного воздуха

B31

Датчик загазованности

B32

Солнечный датчик

M2/6

Установочный электродвигатель механизма заслонки смешивания воздуха слева

M2/7

Установочный электродвигатель механизма заслонки смешивания воздуха справа

M2/12

Установочный электродвигатель запорной заслонки для задней части салона

M2/15

Установочный электродвигатель заслонки пространства для ног слева и справа

M2/16

Установочный электродвигатель заслонки размораживания слева и справа

M2/22

Установочный электродвигатель заслонки центрального дефлектора

M4/7

Электрический вытяжной вентилятор двигателя и климатической установки с интегрированным регулятором

M13

Циркуляционный насос ОЖ

M16/7

Установочный механизм заслонки циркуляции воздуха внутри салона

N3/9

БУ CDI (на двигателе 640)

N3/10

БУ ME (на двигателе 266)

N10

БУ SAM

N22/4

Регулятор производительности вентилятора задней части салона

N22/7

Блок-панель управления KKLA

N22/7b1

Датчик температуры воздуха в салоне

N73

БУ EZS

N93

БУ центрального интерфейса

R1

Нагревательный элемент обогрева заднего стекла

R22/3

PTC-подогреватель (на двигателе 640)
