Кузов
Спецификации
Общие сведения
| Кузов | Самонесущий, с жестким жизнесохраняющим каркасом, передней и задней зонами направленной энергопоглащающей деформации; применены внутридверные и бортовые усилители, предохраняющие при боковых столкновениях. Выпускается два варианта исполнения кузова: со стандартной и удлиненной колесной базой (3040 и 3140 мм) |
| Днище и ниши колес | Покрыты стойкой защитной мастикой. |
| Обозначение в тексте | Руководства стоек кузова (спереди назад) А, В и С |
| Боковые подушки безопасности | Над боковыми стеклами и во всех дверях |
Габаритные размеры автомобиля, мм
См. спецификации к Главе Руководство по эксплуатации.Маркировка штуцеров и цвета трубопроводов пневматического оборудования
|
ZV
|
желтый
|
активаторы единого замка (разрежение и напор) |
|
RH
|
оранжевый
|
привод спинки сиденья (разрежение и напор) |
|
SFG
|
черный
|
выдвигание ручки крышки багажника (разрежение и напор) |
|
FKS
|
|
выдвигание подголовников (разрежение) |
|
P+
|
серый
|
спинка ортопедического сиденья (напор) |
|
P-
|
|
разрежение |
Размеры для проверки правильности геометри кузова

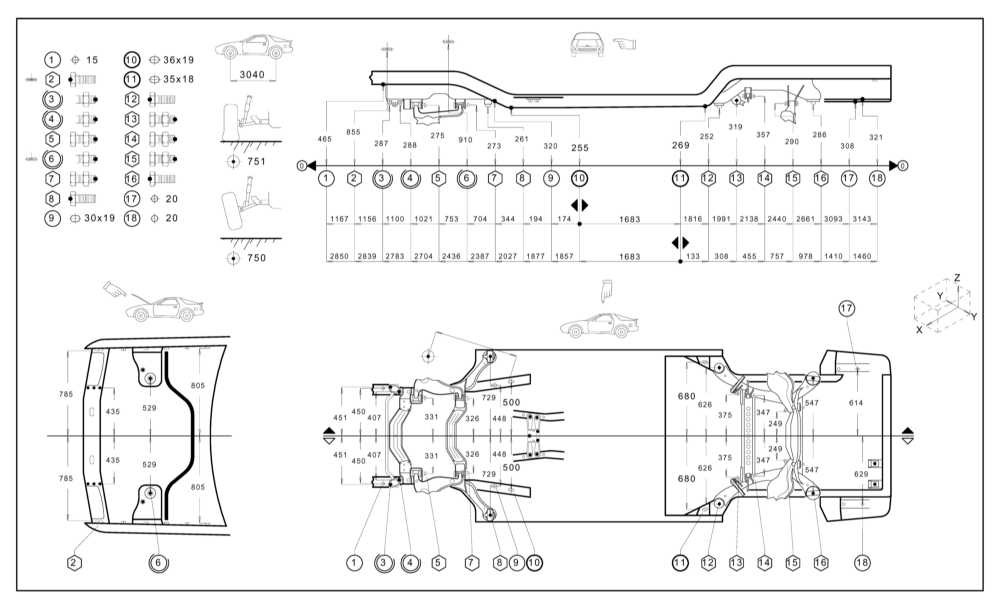

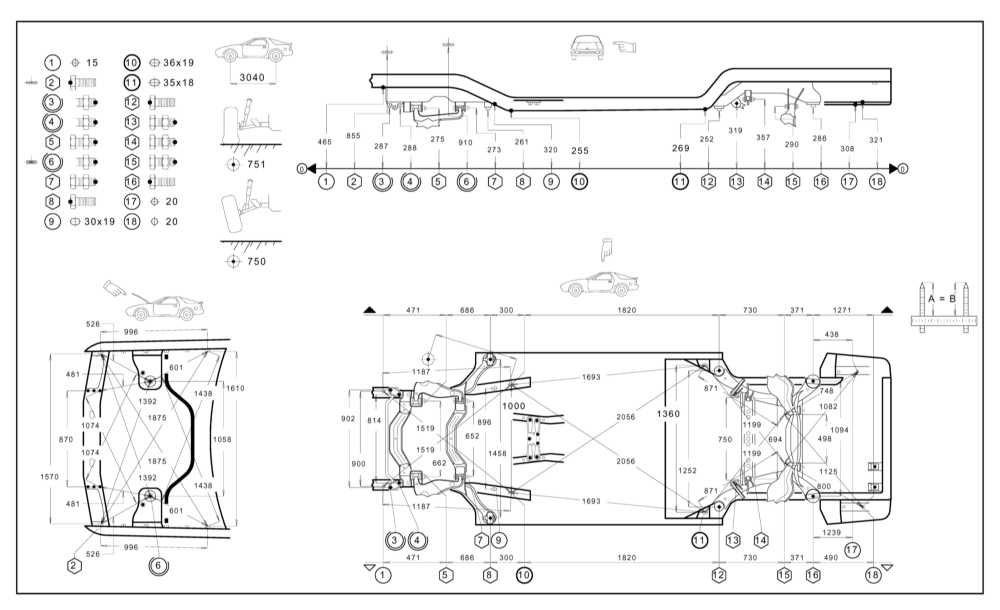

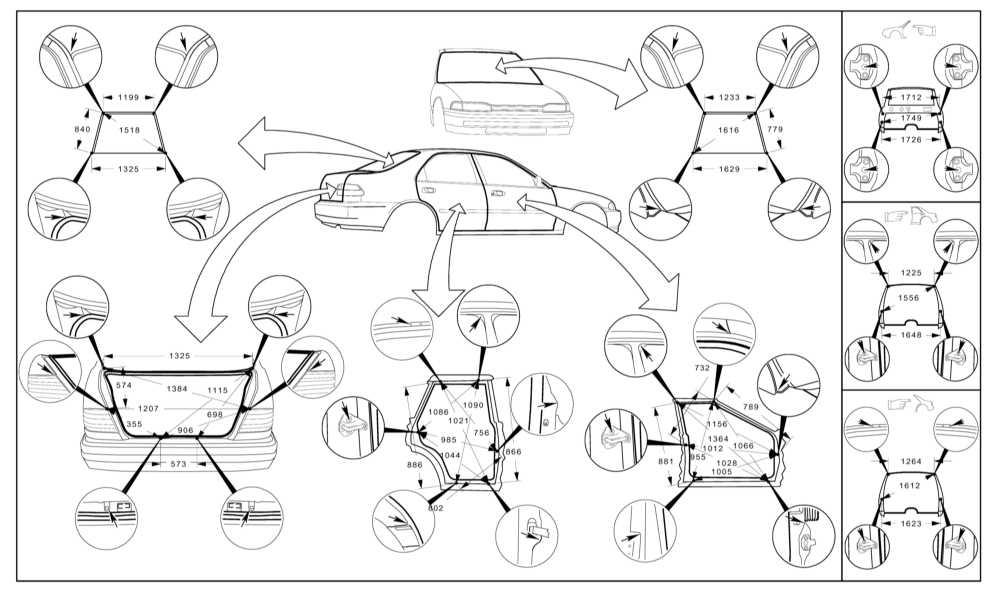

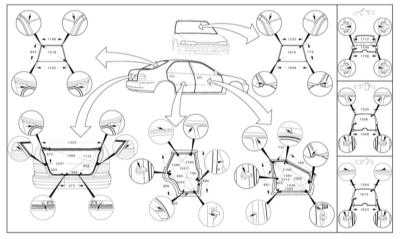

S320, 4-дверный Седан с колесной базой 3040 мм (1 из 3)
|
S320, 4-дверный Седан с колесной базой 3040 мм (2 из 3)
|
S320, 4-дверный Седан с колесной базой 3040 мм (3 из 3)
|

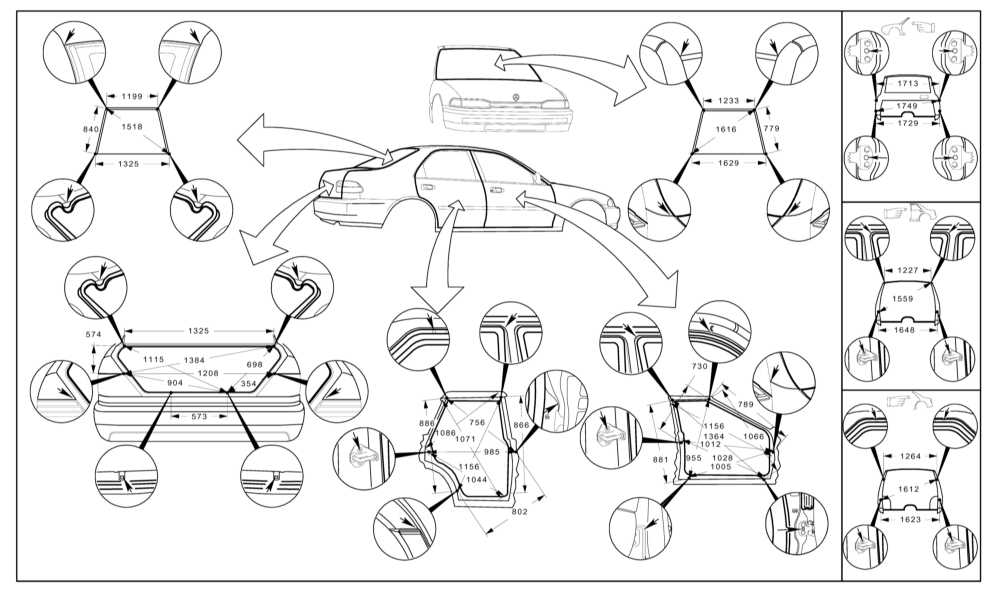

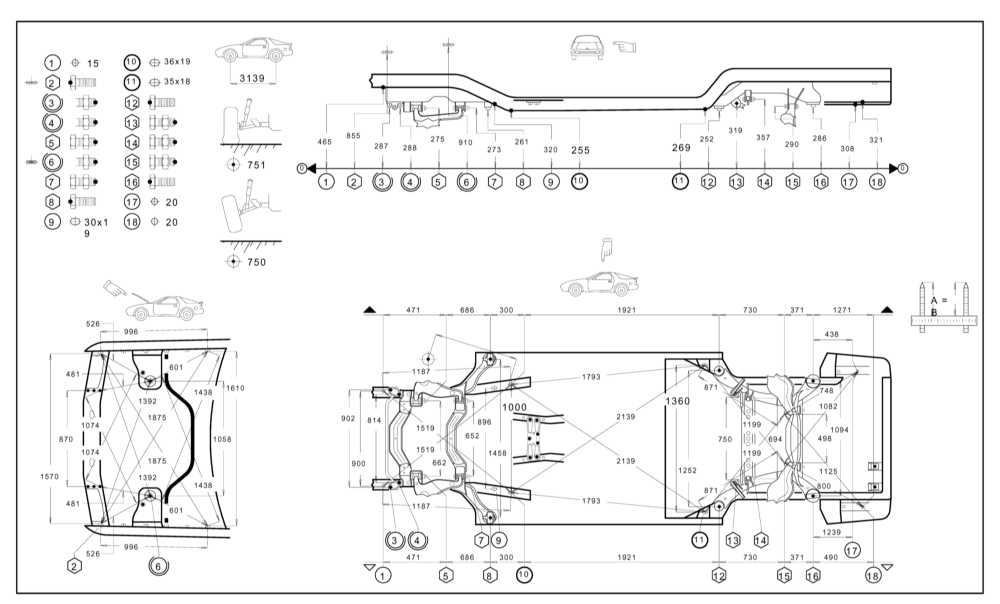

S320, 4-дверный Седан с колесной базой 3140 мм (1 из 3)
|
S320, 4-дверный Седан с колесной базой 3140 мм (2 из 3)
|
S320, 4-дверный Седан с колесной базой 3140 мм (3 из 3)
|

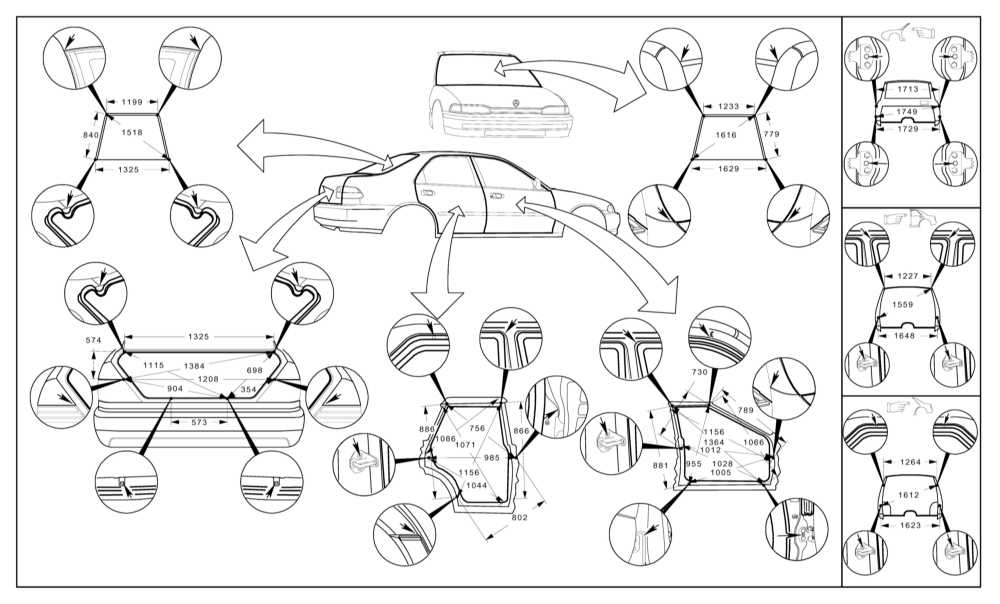

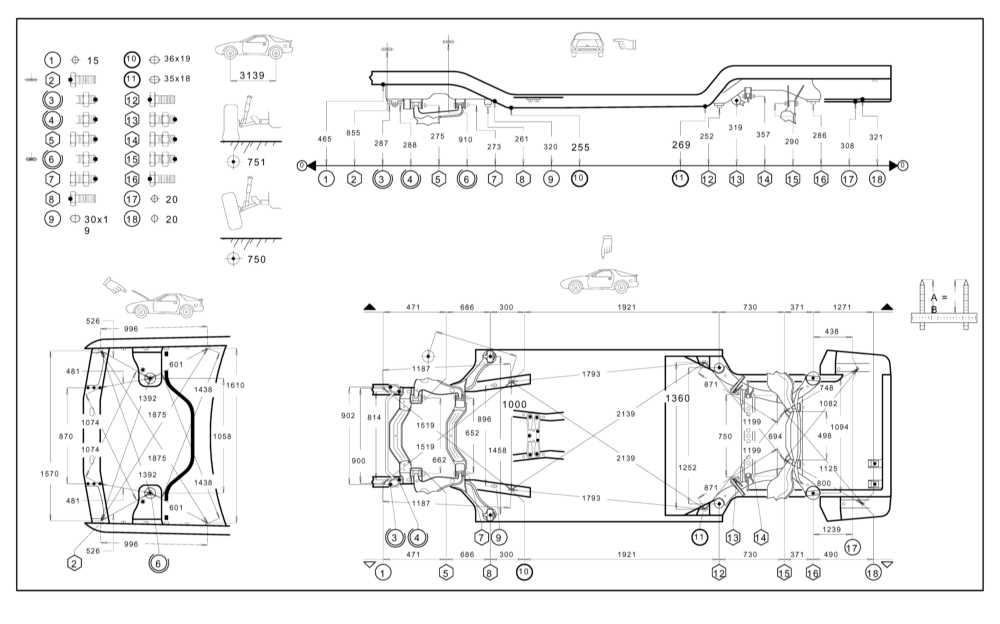

S420, 4-дверный Седан (1 из 3)
|
S420, 4-дверный Седан (2 из 3)
|
S420, 4-дверный Седан (3 из 3)
|

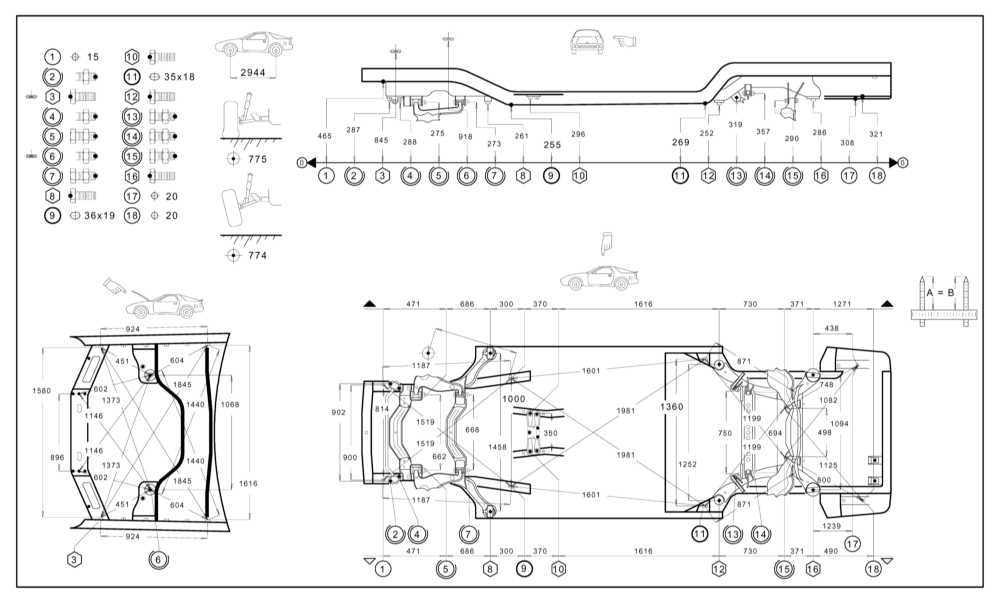

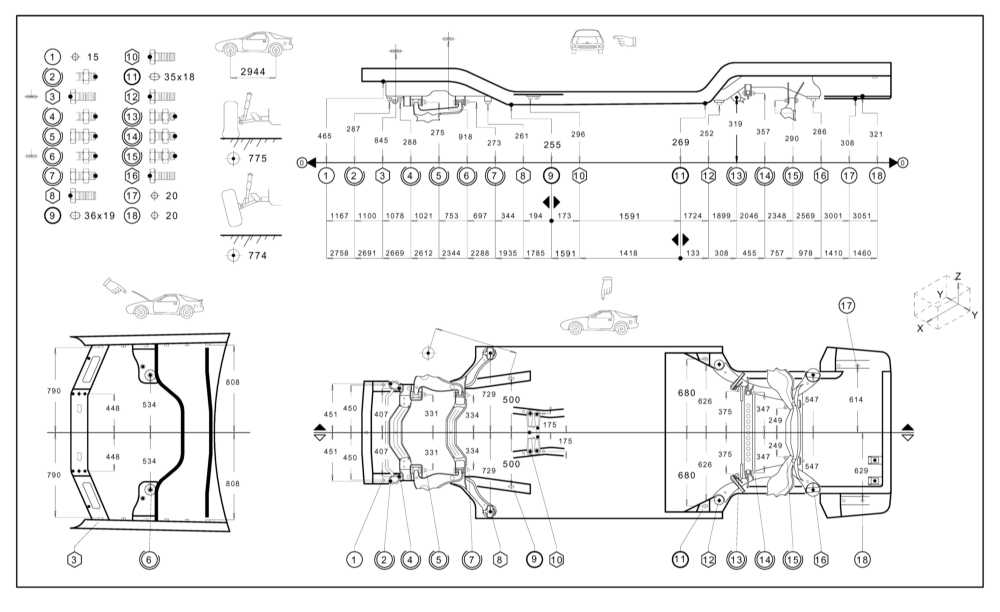

S500, 2-дверный Купе (1 из 2)
|
S500, 2-дверный Купе (2 из 2)
|

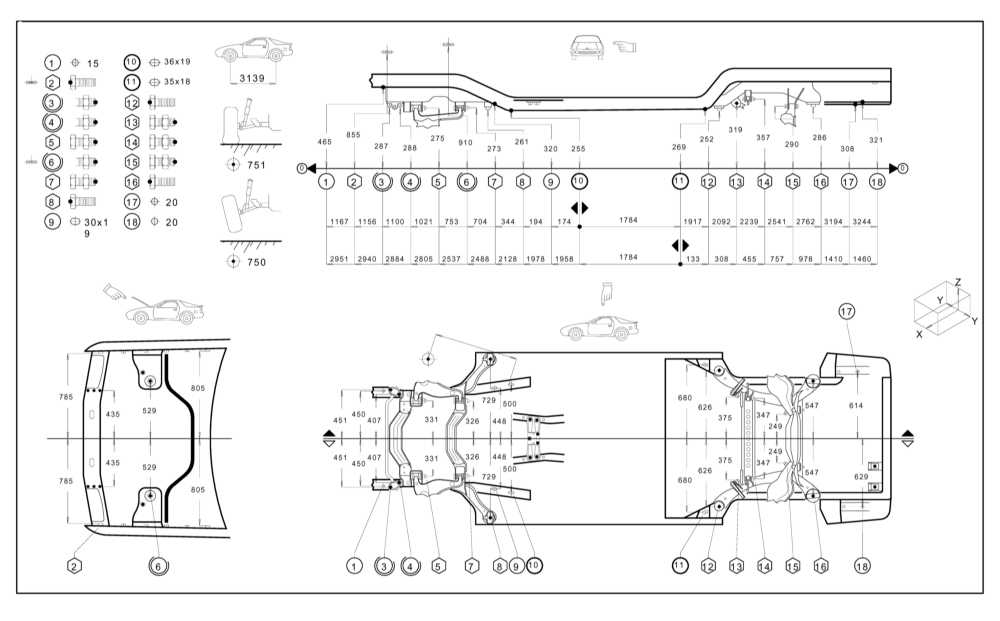

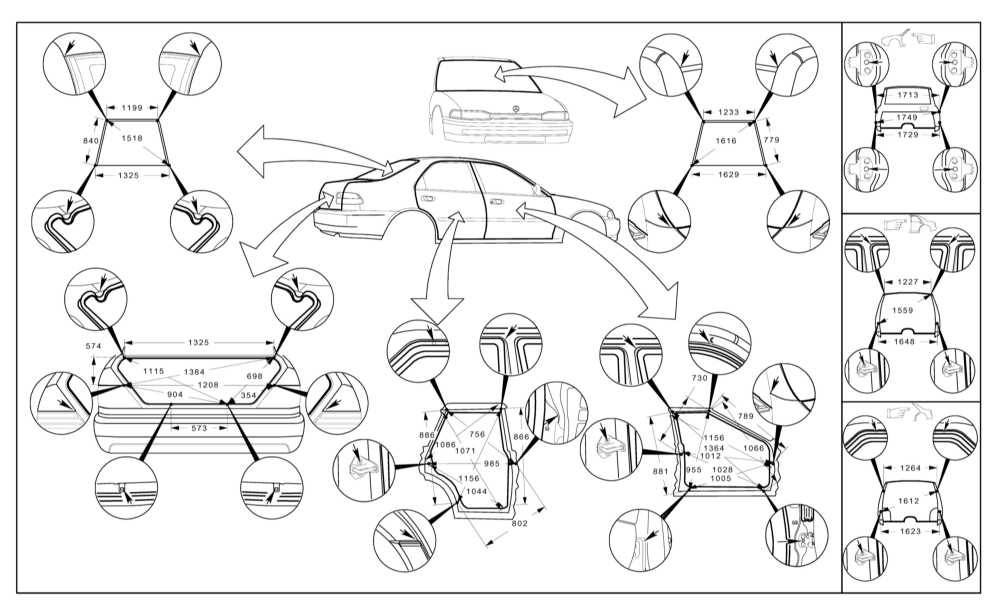

S500, 4-дверный Седан (1 из 3)
|
S500, 4-дверный Седан (2 из 3)
|
S500, 4-дверный Седан (3 из 3)
|

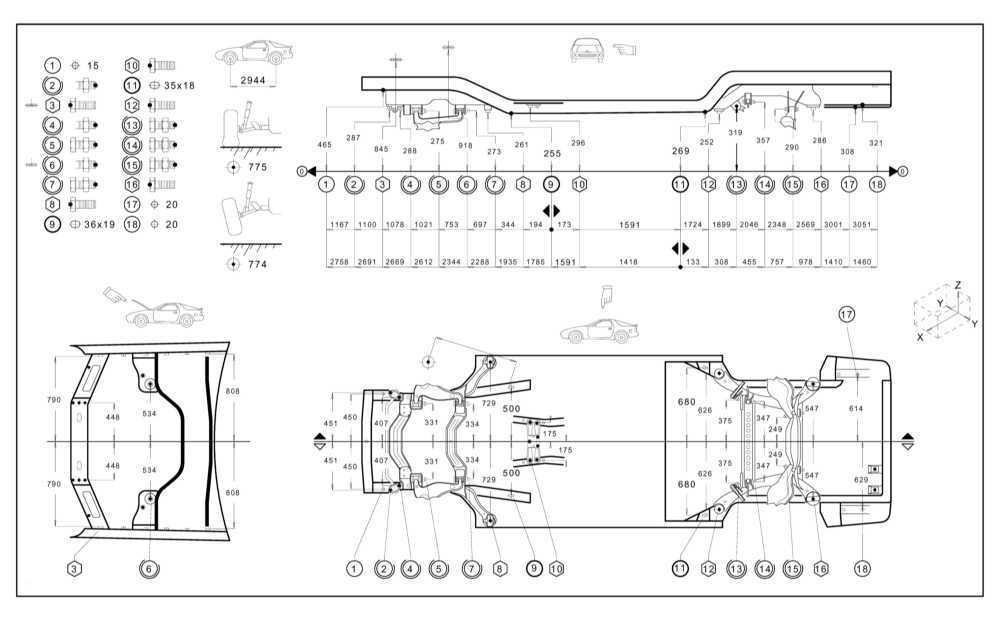

S600, 2-дверный Купе (1 из 2)
|

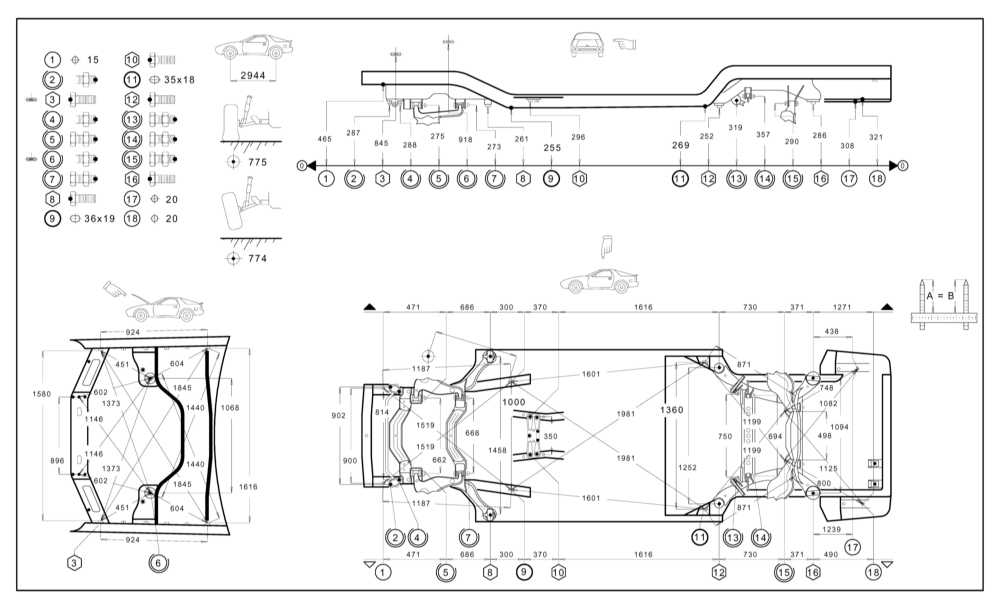

S600, 2-дверный Купе (2 из 2)
|

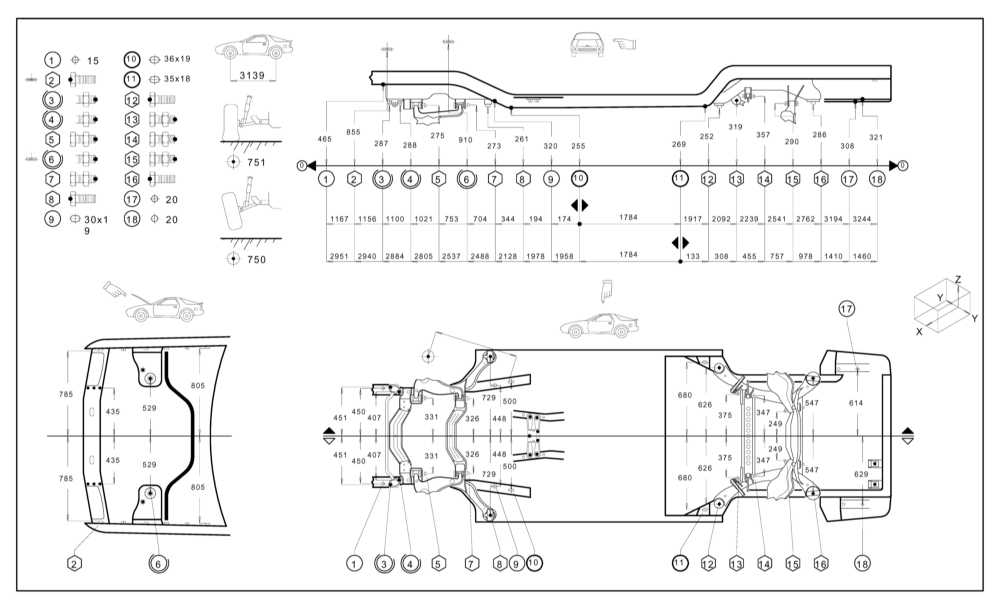

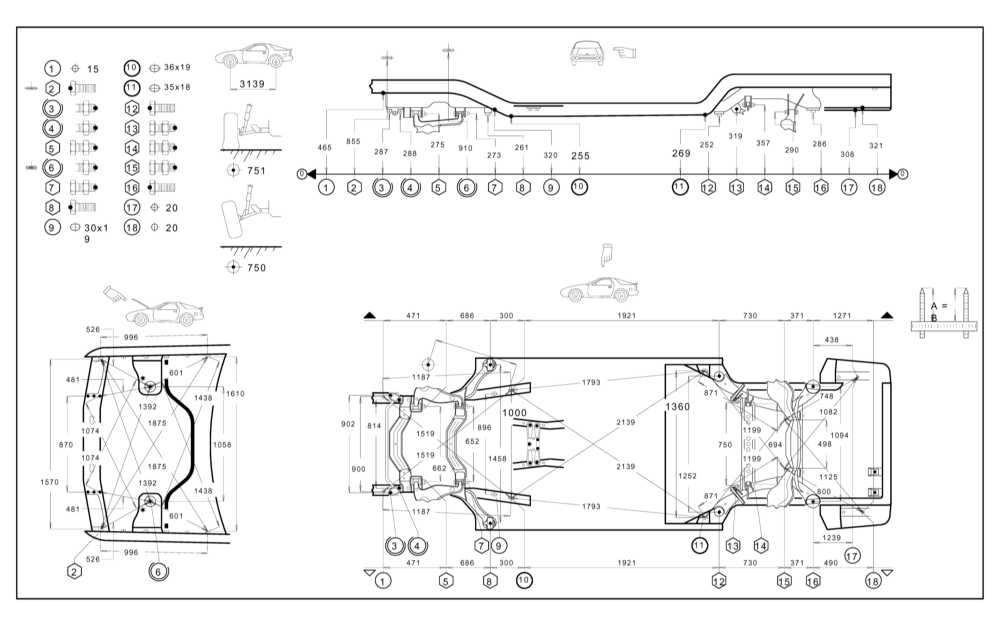

S600, 4-дверный Седан (1 из 3)
|
S600, 4-дверный Седан (2 из 3)
|
S600, 4-дверный Седан (3 из 3)
|
