Мерседес Бенц W140. Снятие и установка маятникового рычага рулевого привода



Мерседес Бенц W140. Снятие и установка маятникового рычага рулевого привода

Снятие и установка маятникового рычага рулевого привода

Снятие

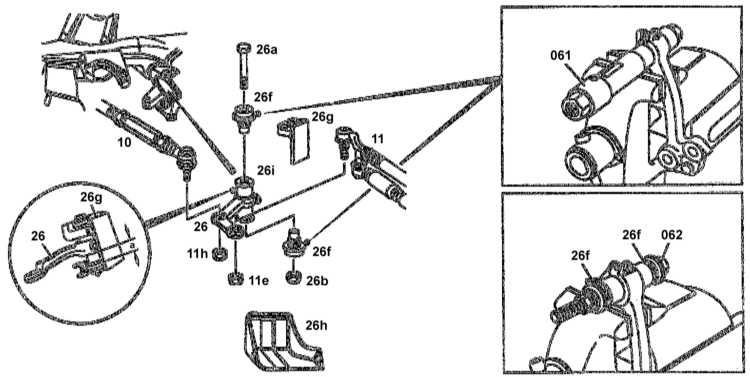

Детали установки маятникового рычага

12.5.14 Снятие и установка маятникового рычага рулевого привода Mercedes-Benz W140

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отделите от маятникового рычага (26) поперечную рулевую тягу (10).
2. Отделите от маятникового рычага (26) среднюю тягу (11).
3. Снимите термозащитный экран (26h).
4. Отдайте гайку (26b), извлеките винт (26а) и снимите маятниковый рычаг (26) в сборе с кольцом подшипника (26i).
5. Поддев отверткой уплотнительные губки, извлеките втулку из кольца подшипника.
6. При помощи съемника (061) № 129 589 00 33 00 извлеките резиновую подушку (26f).

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в обратном порядке. Резиновая подушка должна быть посажена до упора при помощи специального приспособления (062) № 201 589 08 43 00.
2. Правильным образом отрегулируйте посадочный размер а сборки маятникового рычага с кольцом подшипника (а = 22.7 мм).
3. Замените весь самоконтрящийся крепеж.
4. Самоконтрящуюся гайку крепления маятникового рычага к подшипника затяните с усилием 120 Нм.


При правильном положении шарового шарнира регулировочное положение может варьироваться в пределах максимум 5 мм.
