12.5.11 Снятие и установка блокировочного цилиндра (модели с 1.09.95 г.   вып.) Mercedes-Benz W140

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

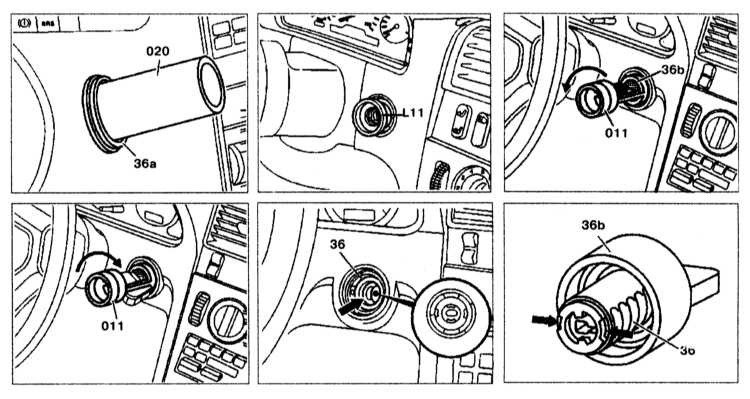

1. Снимите замок блокировки рулевого вала, снимите защитную втулку (36d) с замка блокировки.
2. Запрессуйте стойку (стрелка) и извлеките замок зажигания (S2/1) с замком блокировки рулевого вала из защитной втулки (36d). Блокировочный цилиндр (36) может быть заменен вместе с защитной втулкой (36d) и крышкой (36b). На моделях с АТ клапан блокировки парковки (37h) тоже располагается на замке зажигания (S2/1).

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поверните блокировочный цилиндр (36) в положение «1» с помощью ключа (36c) и запрессовывайте новую втулку (36d) до тех пор, пока блокировочная собачка (36h) не заблокируется в нужном положении.
2. Извлеките ключ.
3. Установите крышку (36b) на защитную втулку так, чтобы стопорное кольцо (36g) заблокировалось в нужном положении.
4. Запрессуйте замок зажигания (S2/1) с блокировочным валом в защитную втулку (36d) так, чтобы она заблокировалась в нужном положении.
