КАЗ-608, КАЗ-606А. Свечи зажигания

КАЗ-608, КАЗ-606А. Свечи зажигания

На автомобилях-тягачах КАЗ-608 устанавливаются в основном свечи зажигания А15Б (СН-304) с резьбой М14х 1, 25 мм с боркорундовым изолятором.

На автомобилях, эксплуатируемых в районах с жарким климатом, применяются свечи зажигания А13Б (СН-303) аналогичной конструкции, но более «холодные» по своей характеристике. Подбор свечей зажигания с тепловой характеристикой, соответствующей климатическим условиям, имеет существенное значение.

При высокой температуре окружающей среды свечи зажигания А15Б перегреваются и могут быть причиной калильного зажигания. Наоборот, свечи зажигания А13Б при низкой внешней температуре недостаточно прогреваются, масло, попадающее на юбку изолятора, сгорает не полностью; образующийся слой нагара, шунтируя искровой промежуток, вызывает утечку тока, что ухудшает искрообразование.

Конструкция свечи зажигания показана на рис. 158. Свечи зажигания должны устанавливаться на двигатель с медной прокладкой 7.

Па шестицилиндровых двигателях автомобилей-тягачей КАЗ-606А устанавливаются свечи зажигания А16У с уралитовым изолятором. Эксплуатация этих свечей требует тех же предосторожностей, что и свечей А15Б.

Высокое напряжение от катушки зажигания к распределителю и от распределителя к свечам зажигания на автомобиле-тягаче КАЗ-608 подводится проводами марки ПВВ с полихлорвиниловой изоляцией.

Наконечники типа СЭ14 проводов, надевающиеся на свечи зажигания, имеют кар-болитовый корпус и содержат подавительное сопротивление в 8000—13 000 ом, уменьшающее радиопомехи, вызываемые системой зажигания. Можно также применять провода высокого напряжения ПВВО с распределенным сопротивлением. Тогда сопротивления в наконечниках не нужны.

Провода удерживаются в гнездах крышки распределителя зажигания силой трения упругого наконечника. Провод высокого напряжения крепится в катушке зажигания ввертным наконечником. Оголенный на длине 35 мм провод вставляют в отверстие наконечника, концы его жил разводят в разные стороны, а затем наконечник ввертывают в гнездо крышки катушки рукой до отказа.
Б цепи высокого напряжения на автомобилях-тягачах КАЗ-606А применяются провода марки ПВЛ-2 или ПВС-7. Провода присоединяются к свечам зажигания наконечниками типа СЭ02, содержащими подавительное сопротивление в 8000—12 000 ом. В проводе высокого напряжения от катушки зажигания к распределителю также включено подавительное сопротивление СЭ01 в 8000 — 12 000 ом.

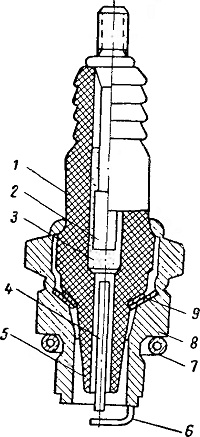

Рис. 158. Свеча зажигания:
1 — изолятор; 2 контакт; 3 — токопроводящая герметизирующая масса; 4 — центральный электрод; 5 тепловой конус изолятора; 6 — боковой электрод; 7—уплотнительная кольцевая прокладка; 8 — корпус свечи; 9 — уплотнительная теплопроводная шайба
