КАЗ-606А. СИСТЕМА ЗАЖИГАНИЯ (УСТРОЙСТВО)

КАЗ-606А. СИСТЕМА ЗАЖИГАНИЯ (УСТРОЙСТВО)

Система зажигания двигателя автомобиля-тягача КАЗ-606А (рис. 154) принципиально не отличается от описанной выше.

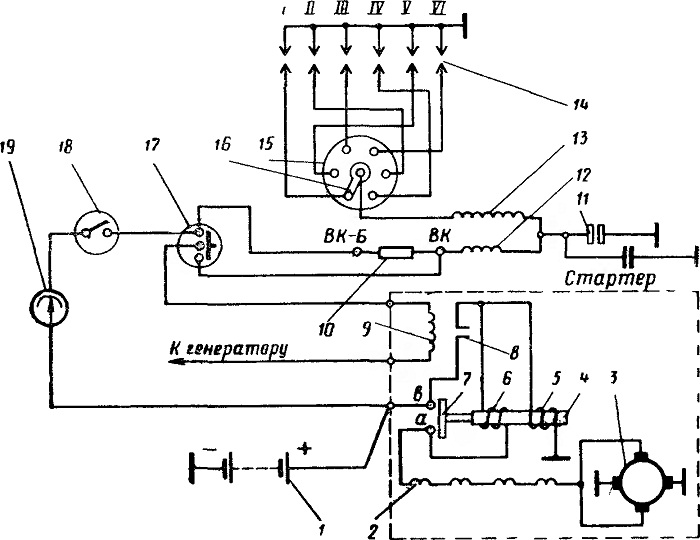

Рис. 154. Схема системы зажигания и системы пуска двигателя автомобиля-тягача КАЗ-606А:
1 — аккумуляторная батарея; 2 — обмотка возбуждения стартера; 3 — якорь стартера; 4 — якорь тягового реле; 5 — удерживающая обмотка тягового реле; 6 — втягивающая обмотка; 7 — контактный диск включателя стартера; 8 — контакты вспомогательного реле; 9 — обмотка вспомогательного реле включателя стартера;
10 — добавочное сопротивление катушки зажигания: 11 — прерыватель; 12 — первичная обмотка катушки зажигания; 13 —вторичная обмотка катушки зажигания;
14 — свеча зажигания; 15 — крышка распределителя зажигания; /6 — ротор распределителя; 17 — кнопочный включатель стартера; 18 — включатель зажигания;
19 - амперметр
