Основные регулировки систем освещения автомобилей КамАЗ-5320 и Урал-4320

Регулировка фар автомобиля Урал-4320

 Направление света фар регулируется двумя винтами, размещенными под ободками фар. Для регулировки ненагруженный автомобиль устанавливается перед экраном (рис. 3.13, б) на расстоянии 7,5 м. Включив свет

и закрывая поочередно фары, вращением регулировочных винтов установить яркую точку пятна на перекрестке линий.

При регулировке света фар со светомаскировочными насадками необходимо поднять крышки и, пользуясь регулировочными винтами, установить световые пятна фар на экране в положения, изображенные на рис. 3.13, в.

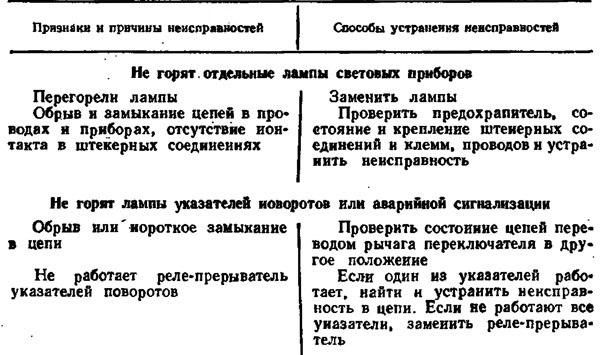

Возможные неисправности системы освещения н сигнализации приведены в табл. 3.6.

Таблица 3.6


Контроль за состоянием ламп, датчиков производится последовательным нажатием на кнопки блоков предохранителей контрольных ламп.
