Электросистема Iveco EuroStar / Iveco EuroTech. Руководство по эксплуатации - часть 67

76

EuroStar CURSOR 430

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

IV.11

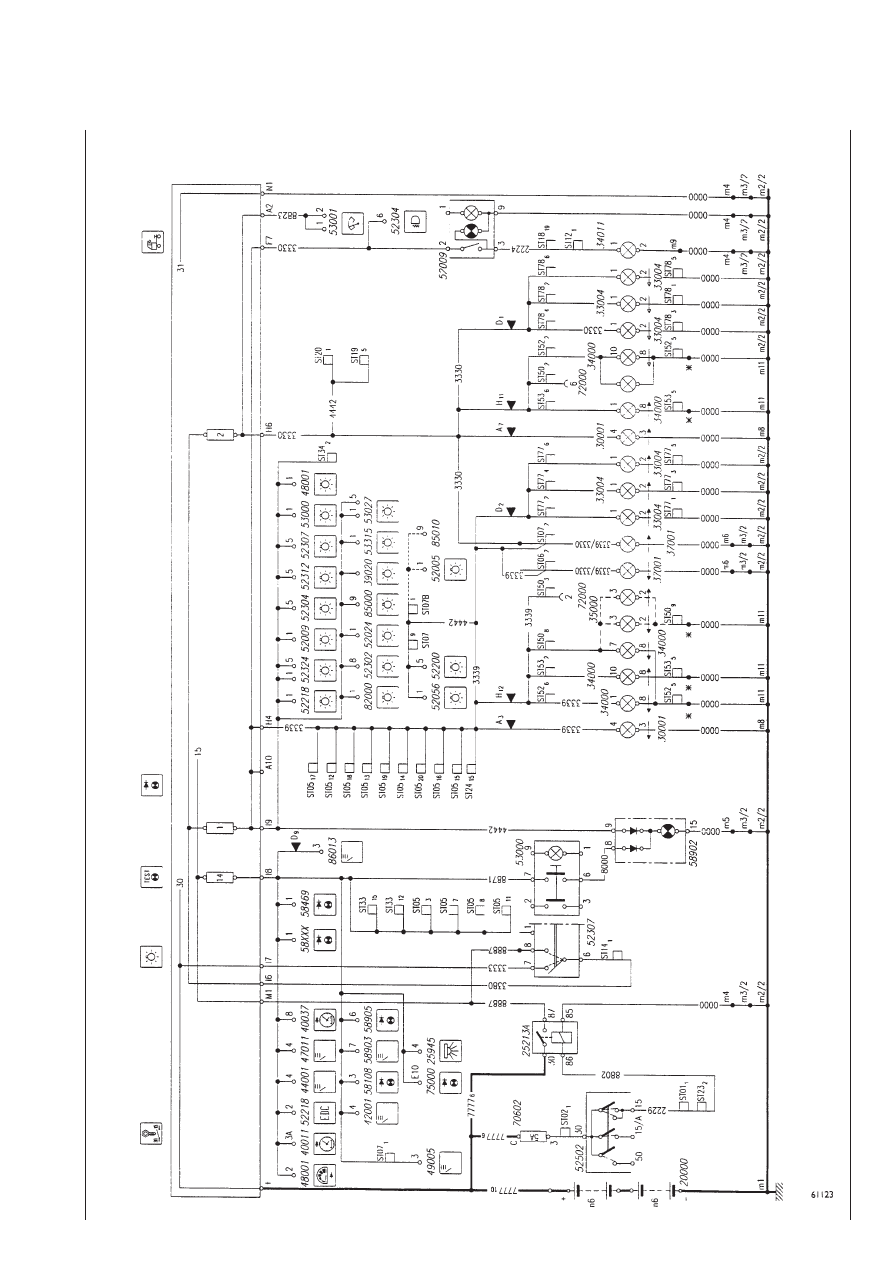

Схема №8: Контрольные лампы

*

МЕСТО

ПОДКЛЮЧЕНИЯ

МАССЫ

ЗАДНИХ

ФОНАРЕЙ

В

КОРПУСЕ

БЛОКА

УПР

АВЛЕНИЯ

76

IV.12

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

EuroStar CURSOR 430

Схема №9: Боковые фонари (внутри кабины)

76

EuroStar CURSOR 430

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

IV.13

Схема №10: Боковые фонари (снаружи автомобиля)

*

МЕСТО

ПОДКЛЮЧЕНИЯ

МАССЫ

ЗАДНИХ

ФОНАРЕЙ

В

КОРПУСЕ

БЛОКА

УПР

АВЛЕНИЯ

76

IV.14

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

EuroStar CURSOR 430

Схема №11: Ближний и дальний свет фар
