76

EuroStar CURSOR 430

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

IV.3

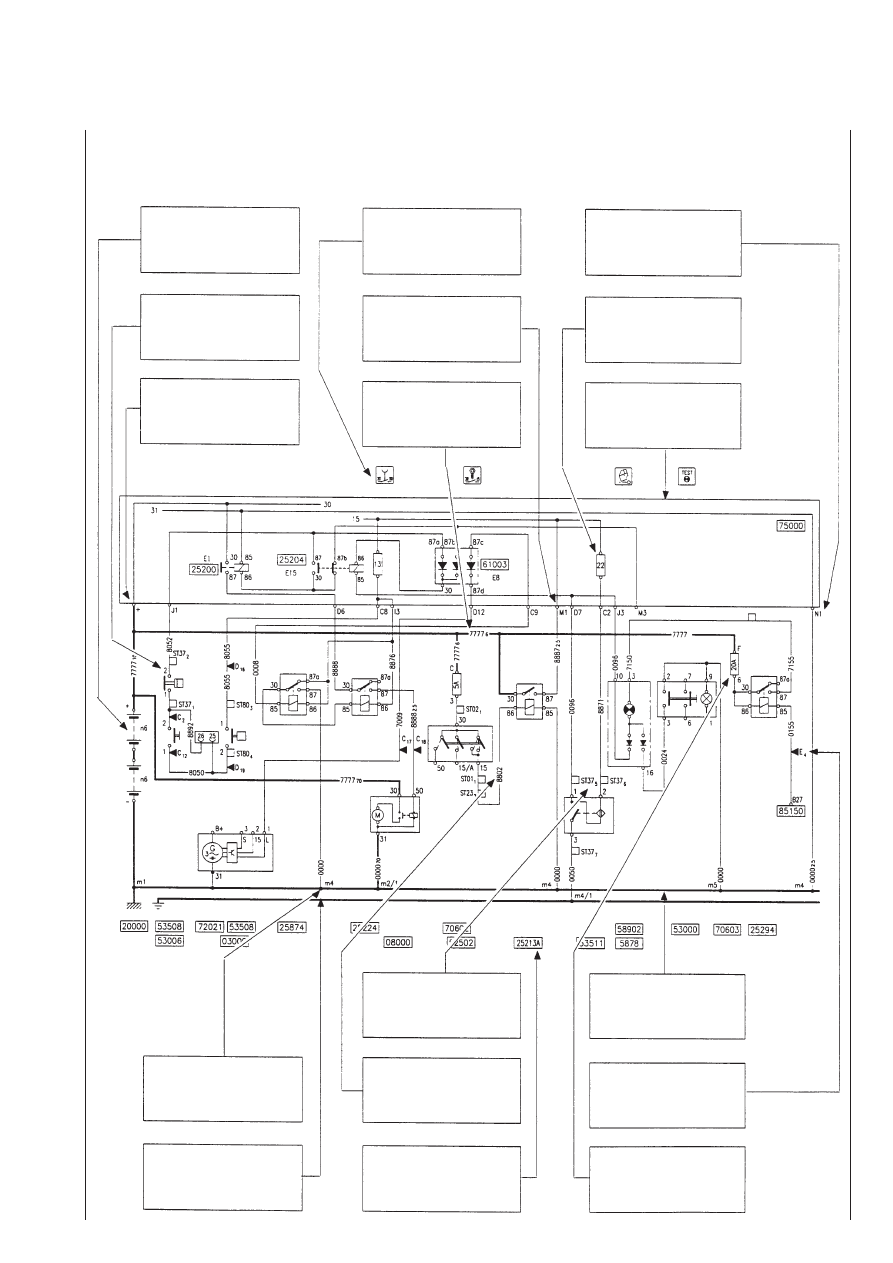

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Количество элементов

в  аккумуляторной

батарее

Символ обозначения

массы

Отрицательный вывод U.C.I.

подключенной к массе

кабины

Идентификационный

номер PIN

Обозначение

Предохранитель: Номер

разъема U.C.I.

предохранителя на блоке.

M. разъем

управления U.C.I.

I. элемент

Положительный вывод U.C.I.

подсоединен к клемме 30

стартера

U.C.I.

Сечение провода в мм

2

Обозначение кабельного

Традиционная линия массы (0В).

разъема

Масса питания

ST 37. разъем
5 элемент

Обозначение  соединитель?
ного блока на перегородке
E разъем
4 элемент

Обозначение точки массы

Цифровой код цвета кабеля

Традиционная масса 0 В
Масса сигнала

Цифровой код компонента

Предохранитель:  связано  с
разъемностью предохранителя
Вне центрального блока UCL

76

IV.4

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

EuroStar CURSOR 430

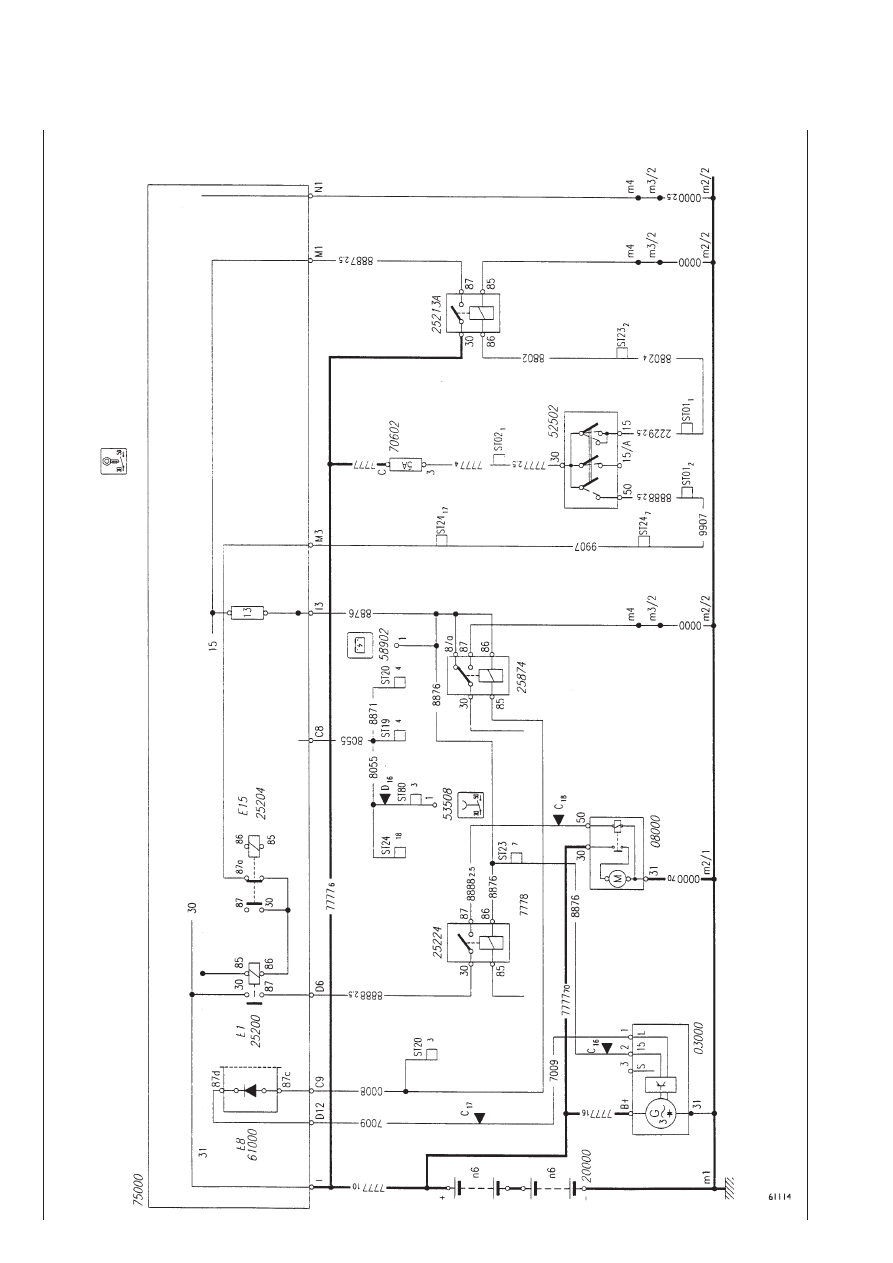

Схема №1: Запуск двигателя с сиденья водителя

76

EuroStar CURSOR 430

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

IV.5

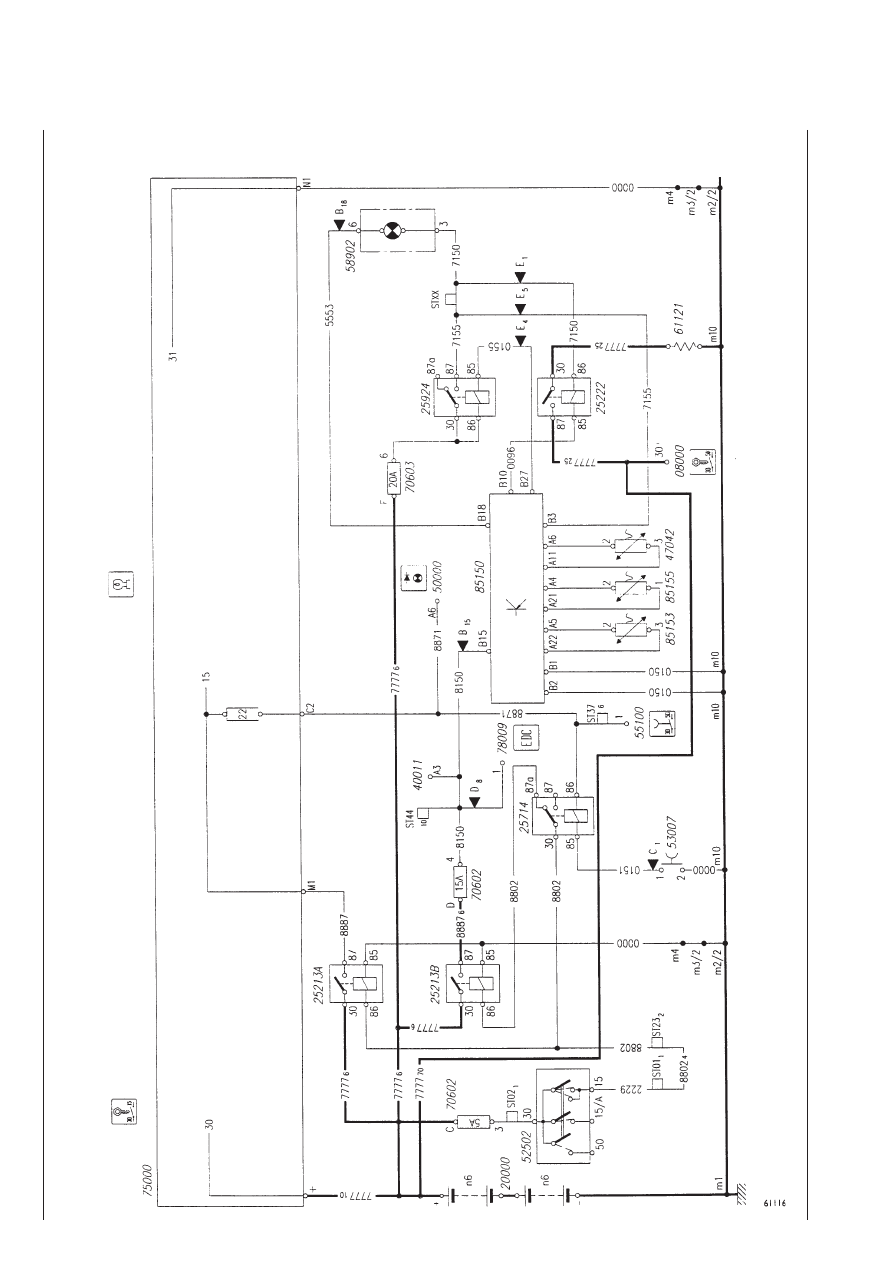

Схема №2: Запуск из отсека двигателя

76

IV.6

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

EuroStar CURSOR 430

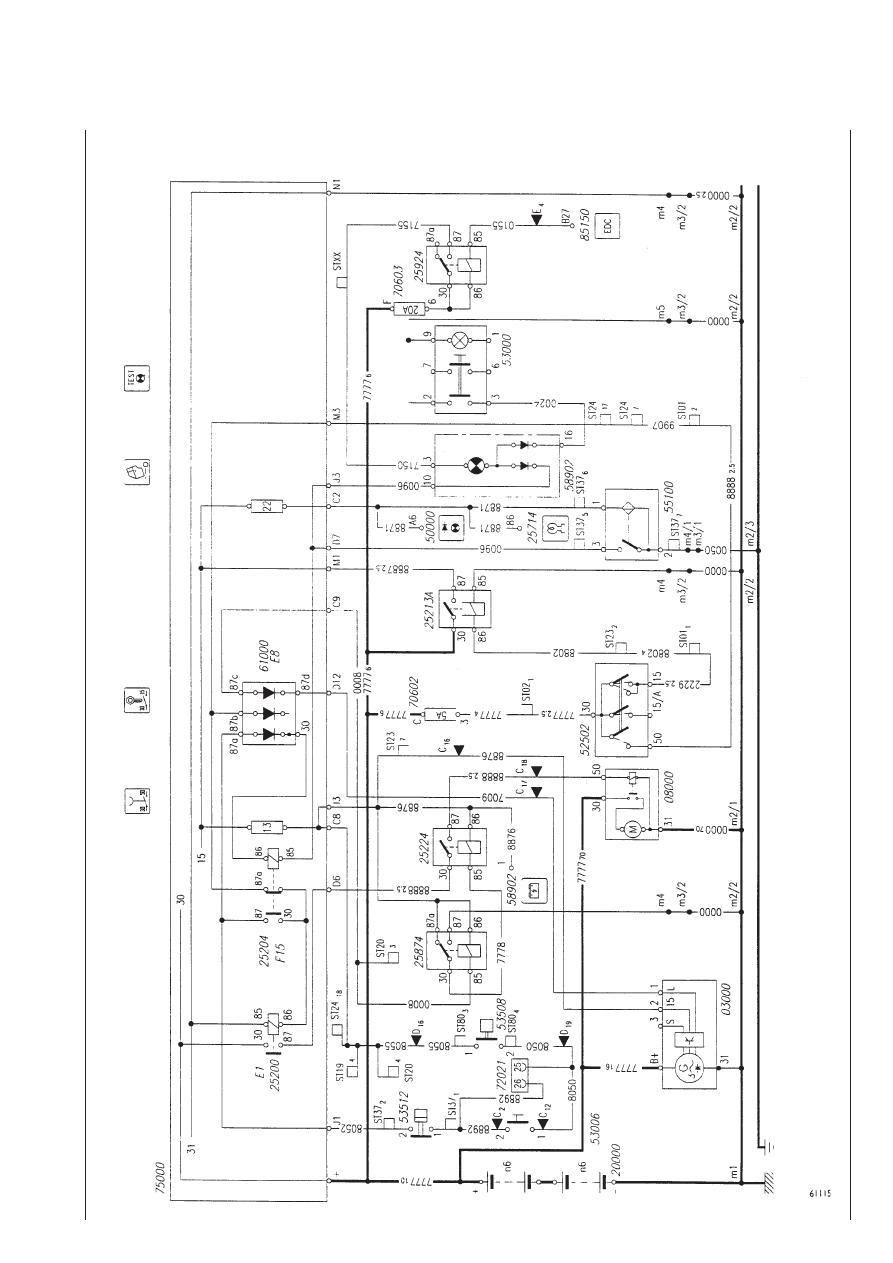

Схема №3: Прогрев
