76

EuroStar CURSOR 430

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

IV.7

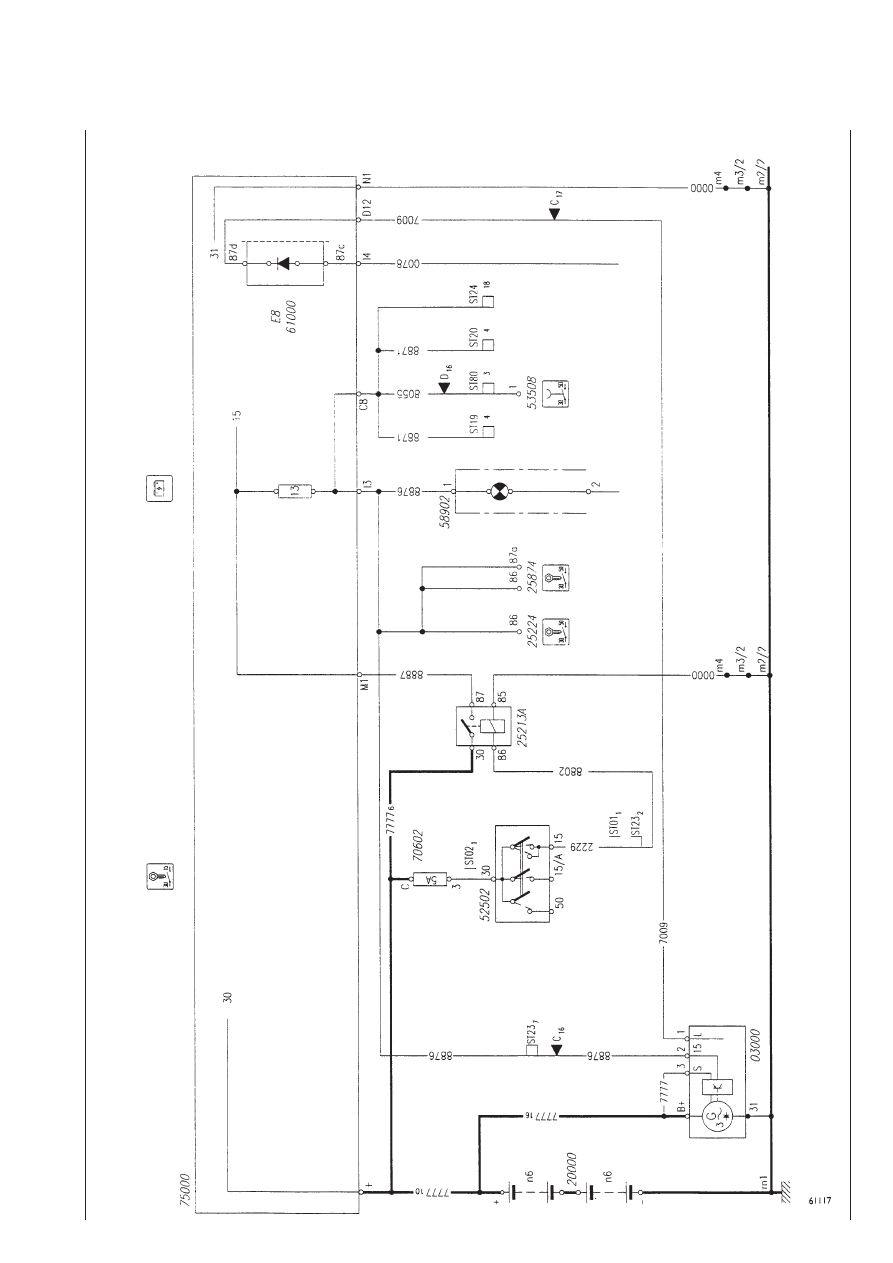

Схема №4: Зарядка

76

IV.8

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

EuroStar CURSOR 430

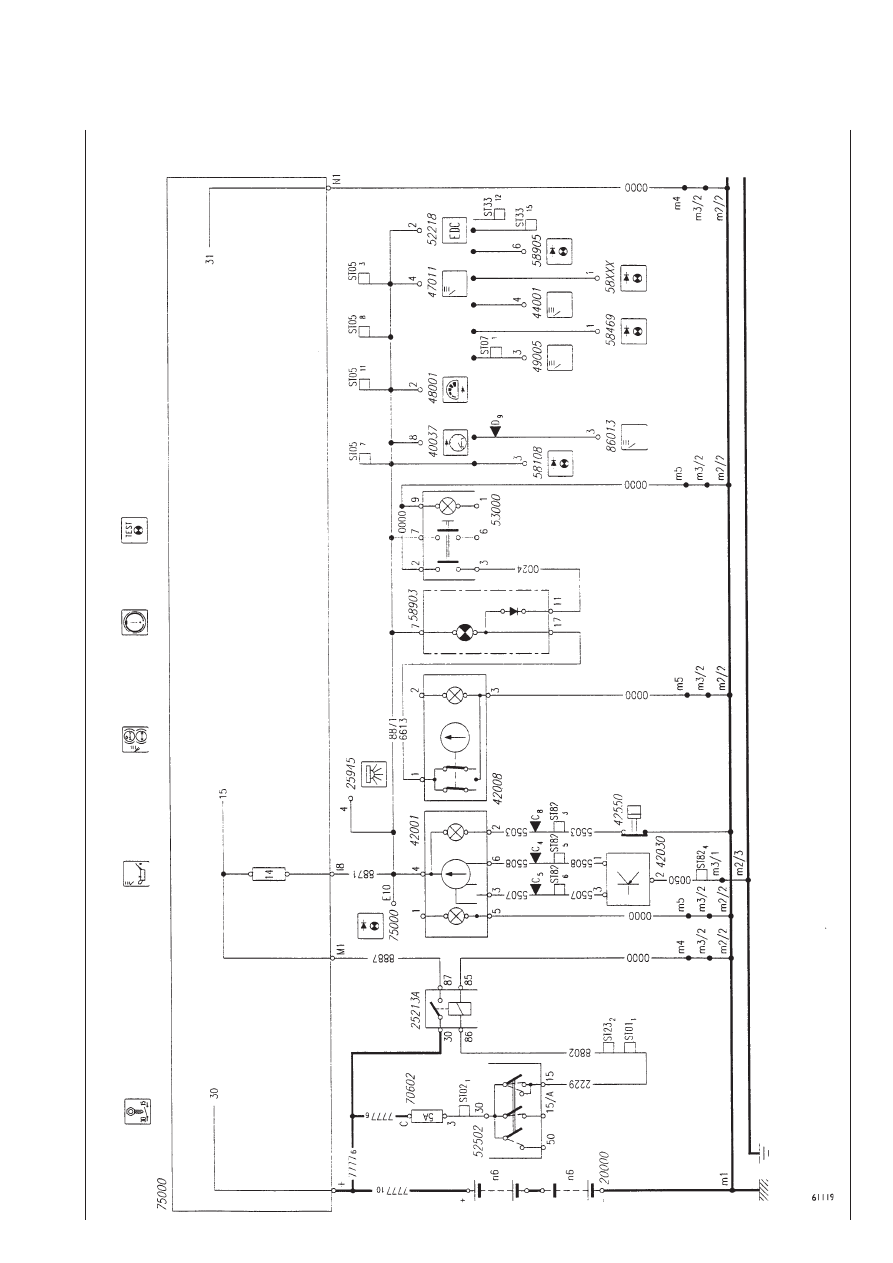

Схема №5: Приборы (уровень топлива — температура охлаждающей жидкости и вольтметр)

76

EuroStar CURSOR 430

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

IV.9

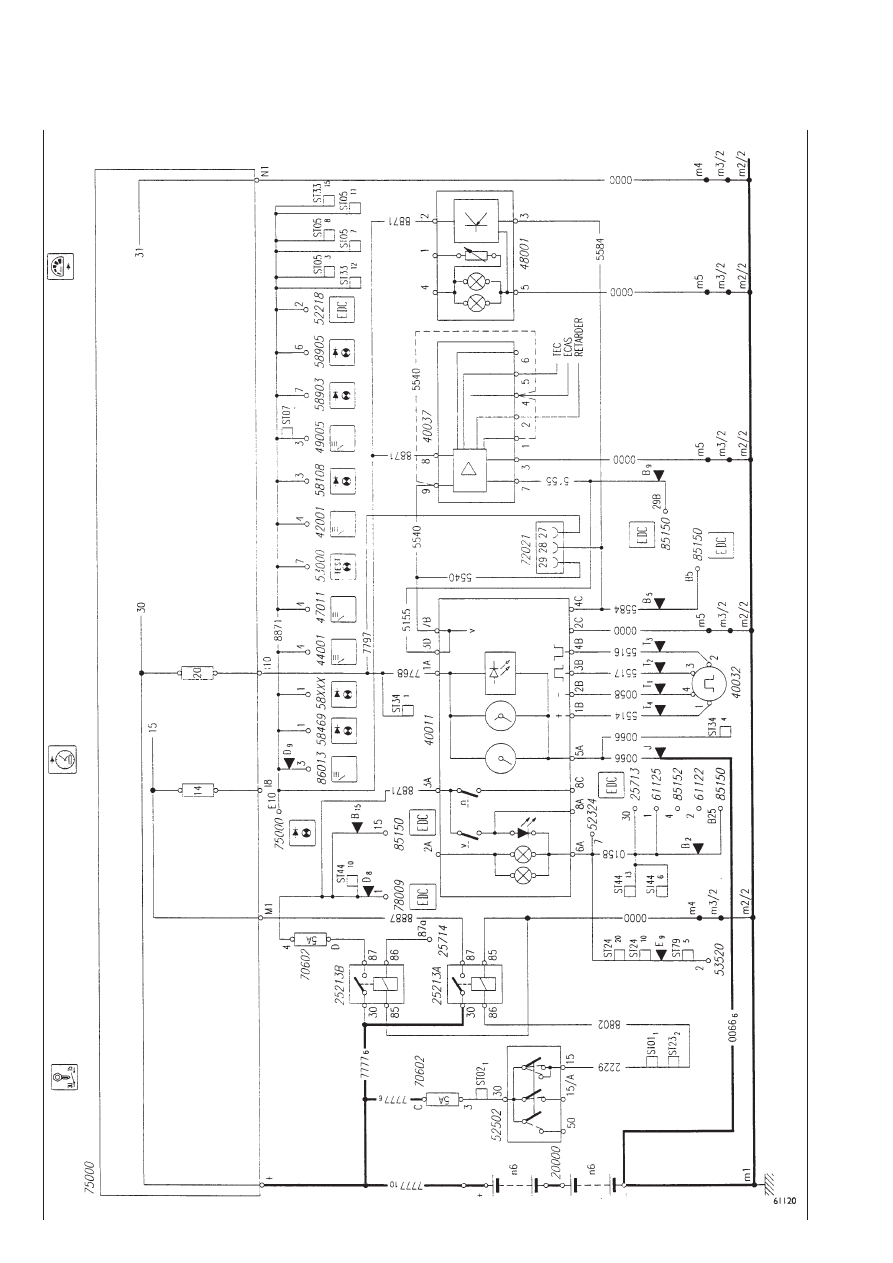

Схема №6: Приборы (давление в системе смазки двигателя и давление воздуха в пневмоприводе тормозов)

76

IV.10

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

EuroStar CURSOR 430

Схема №7: Приборы (тахограф — тахометр)
