СПЕЦИАЛЬНЫЕ ЦЕПИ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

Управление дополнительным мостом (пневматическая система подъема)

Данная конструкция, применяемая на автомобилях 240 Р и 260 Р, позволяет водителю в случае необходимости поднимать дополB
нительный мост.
Более того, в системе предусмотрено устройство ограничения скорости, позволяющее при плохом сцеплении с дорогой переноB
сить при трогании с места нагрузку на ведущий мост.
Управление всеми рабочими условиями и соответствующими защитными устройствами осуществляется электронным блоком управB
ления ECAS.

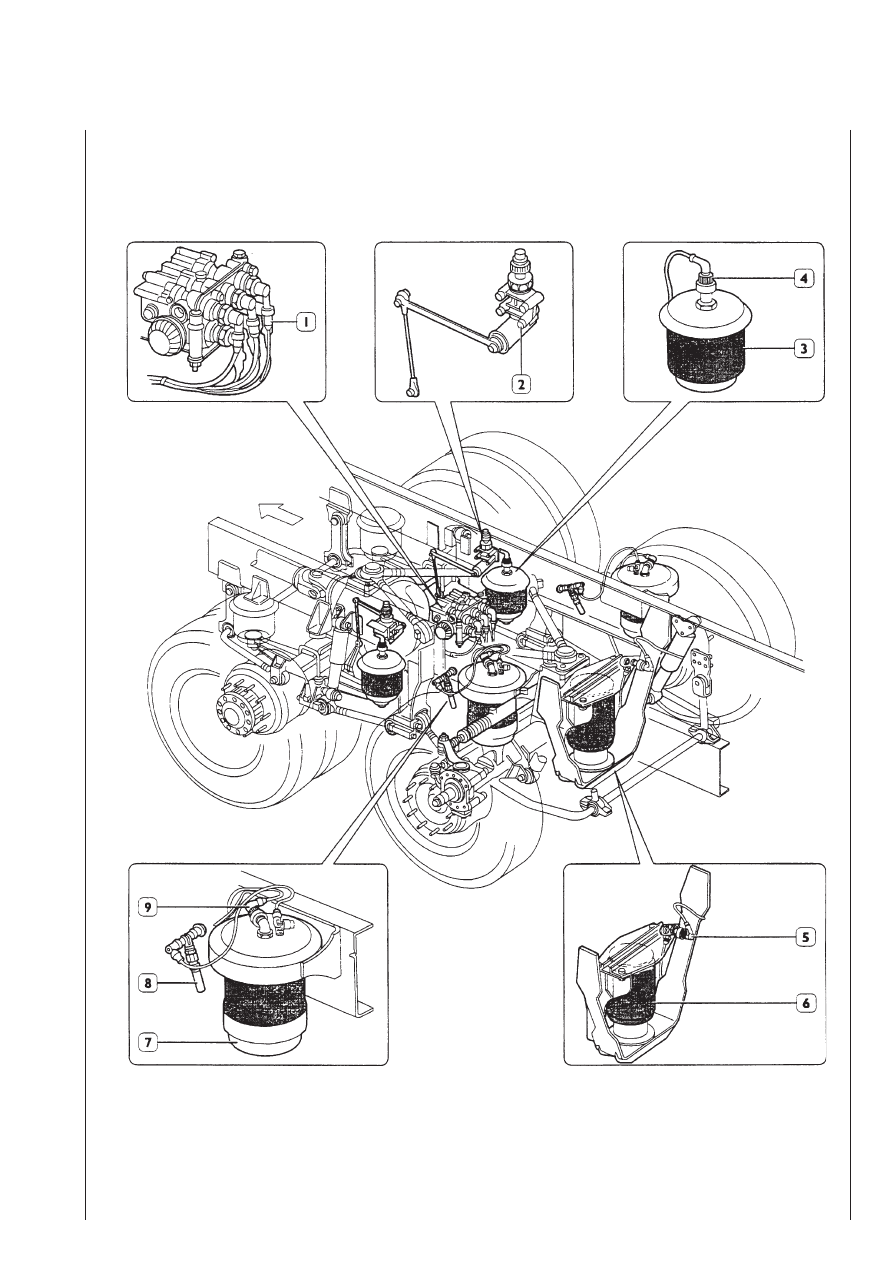

ОБОЗНАЧЕНИЯ

1. Электропневматический распределитель
2. Датчик уровня
3. Пневматическая рессора заднего моста
4. Клапан ограничения нагрузки заднего моста
5. Датчик давления пневморессоры системы подъема
6. Пневморессора системы подъема
7. Пневматическая рессора дополнительного моста
8. Впускной одноходовой воздушный клапан дополнительного моста
9. Клапан ограничения нагрузки дополнительного моста

76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

СПЕЦИАЛЬНЫЕ ЦЕПИ

III.99

76

III.100 СПЕЦИАЛЬНЫЕ ЦЕПИ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

Подъем дополнительного моста

Эту операцию можно выполнить ТОЛЬКО при скорости автомобиля не более 30 км/ч, независимо от положения рамы, при
нагрузке на ведущий мост не более 11,5 т.

Если подъем уже начат, то процесс может быть завершен даже при превышении указанного предела скорости.

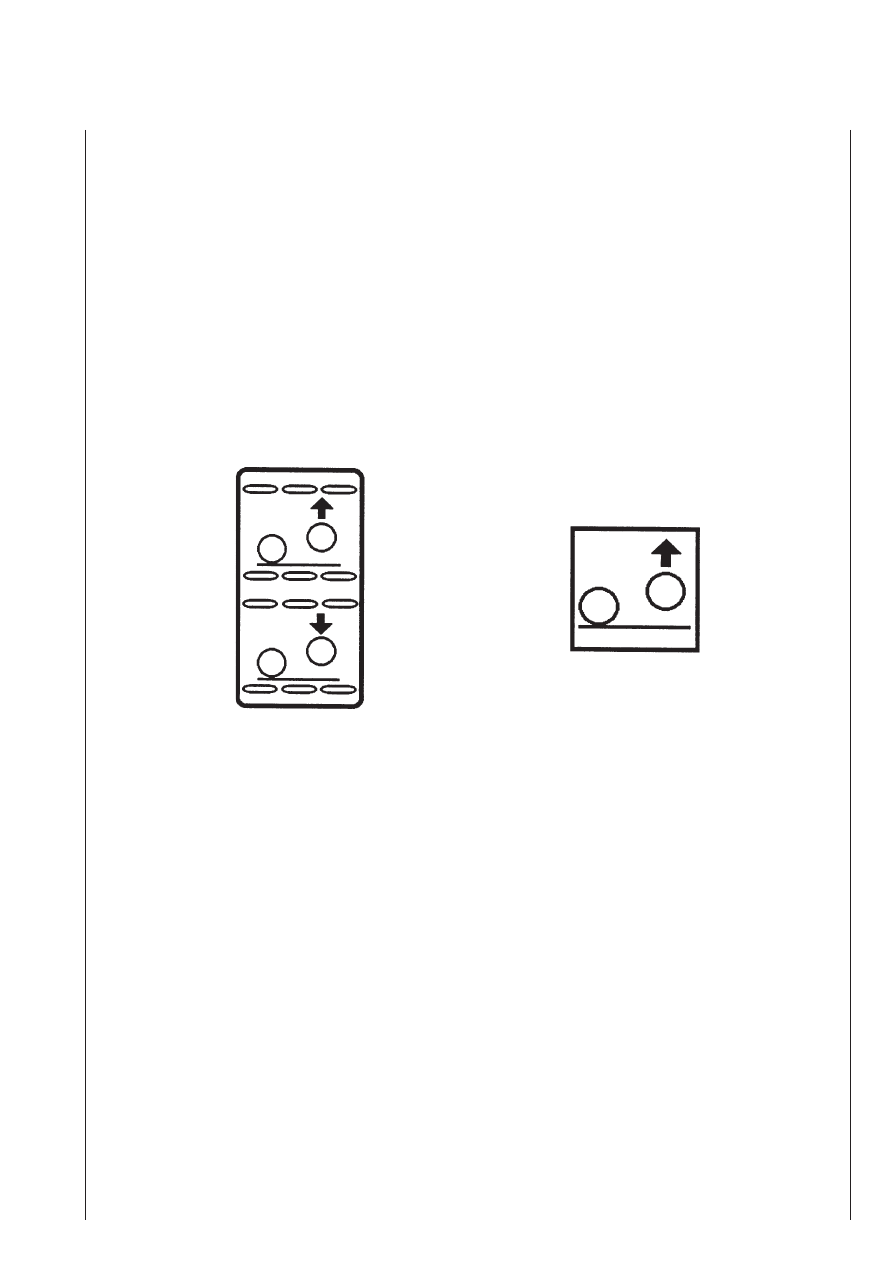

Чтобы поднять дополнительный мост, нажмите специальную кнопку на центральной панели управления на приборной панели, в
положение «1».

При нажатии этой кнопки электронный блок управления оценивает возможность выполнения операции, проверяя нагрузку на
ось.

Если измеренная в результате проверки нагрузка на ведущий мост будет превышать 11,5 т, операция НЕ БУДЕТ выполнена.

Если автомобиль находится в процессе выравнивания, контрольная лампа отклонения от номинального уровня будет светиться
до восстановления уровня.

На остановленном автомобиле, если нагрузка превышает 11,5 т, мост автоматически будет опущен с задержкой 5 с, в то время
как при любой скорости он останется поднятым, даже если этот предел превышен.

ПРИМЕЧАНИЕ

С поднятым мостом положение рамы всегда будет на 15 мм выше, чем первоначальное.

76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

СПЕЦИАЛЬНЫЕ ЦЕПИ III.101

Опускание дополнительного моста

Эту операцию можно выполнить ТОЛЬКО при скорости автомобиля не более 30 км/ч, независимо от положения рамы.

Если подъем уже начат, то процесс может быть завершен даже при превышении указанного предела скорости.

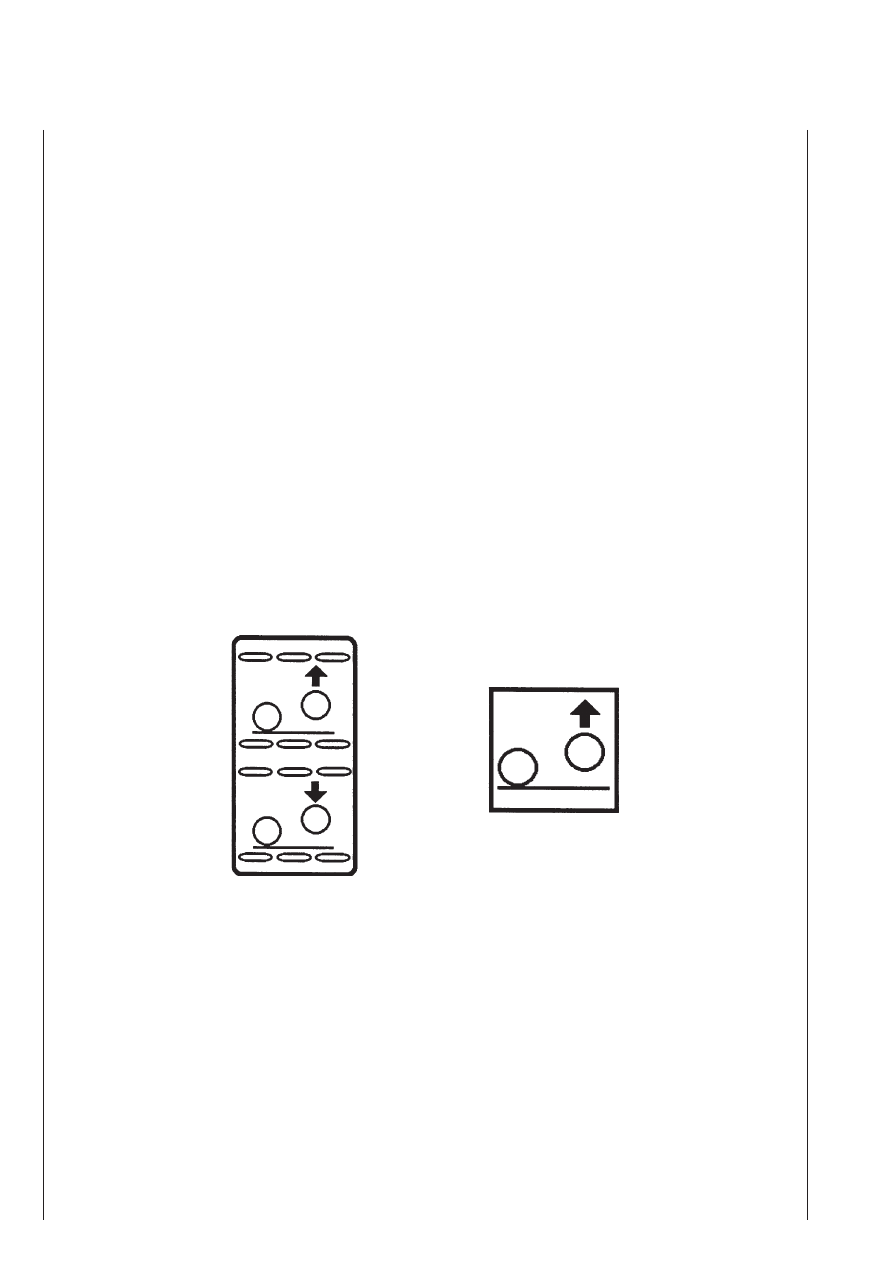

Чтобы опустить дополнительный мост, нажмите специальную кнопку на центральной панели управления  приборной доски, в
положение «2».

Если автомобиль находится в процессе выравнивания, контрольная лампа отклонения от номинального уровня будет светиться
до восстановления уровня.

Если нагрузка превышает 11,5 т и автомобиль не движется, мост будет автоматически опущен с задержкой 5 с.
