76

III.86

СПЕЦИАЛЬНЫЕ ЦЕПИ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

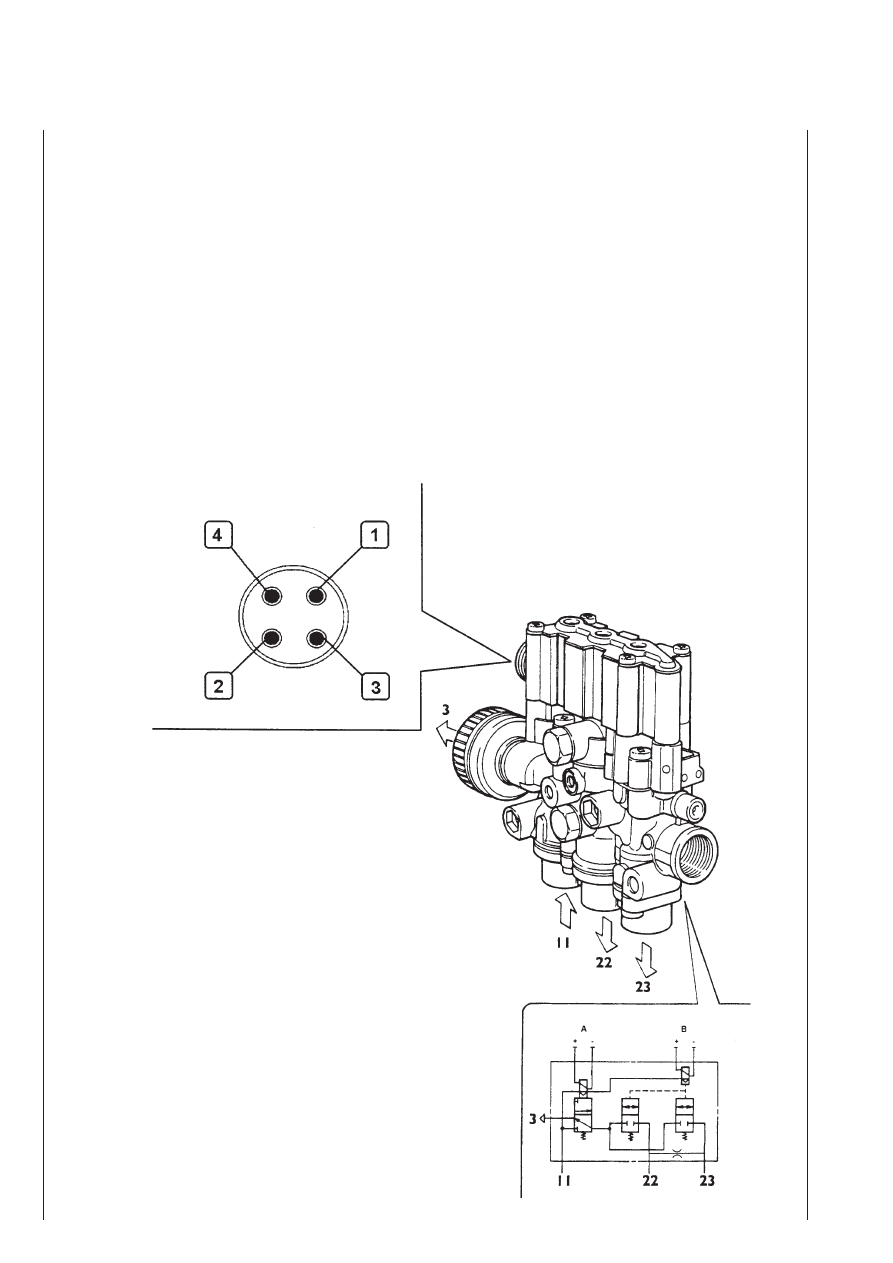

Электропневматический распределитель «9838»/«78243»

Этот распределитель применяется только в автомобилях 4

× 2ТР.

Он состоит из двух управляющих электромагнитных клапанов, «А» и «В», и трех пневматических распределителей.

Электромагнитный клапан «А» отвечает за управление распределителем заполнения системы/сброса давления.

Электромагнитный клапан «В» управляет распределителями регулировки высоты рамы.

Электропневматический распределитель подключается к системе через 4Bконтактный разъем.

Контакт 1

Плюс питания электромагнитного клапана «А»

Контакт 2

Общий минус

Контакт 3

Плюс питания электромагнитного клапана «В»

Контакт 4

—

76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

СПЕЦИАЛЬНЫЕ ЦЕПИ

III.87

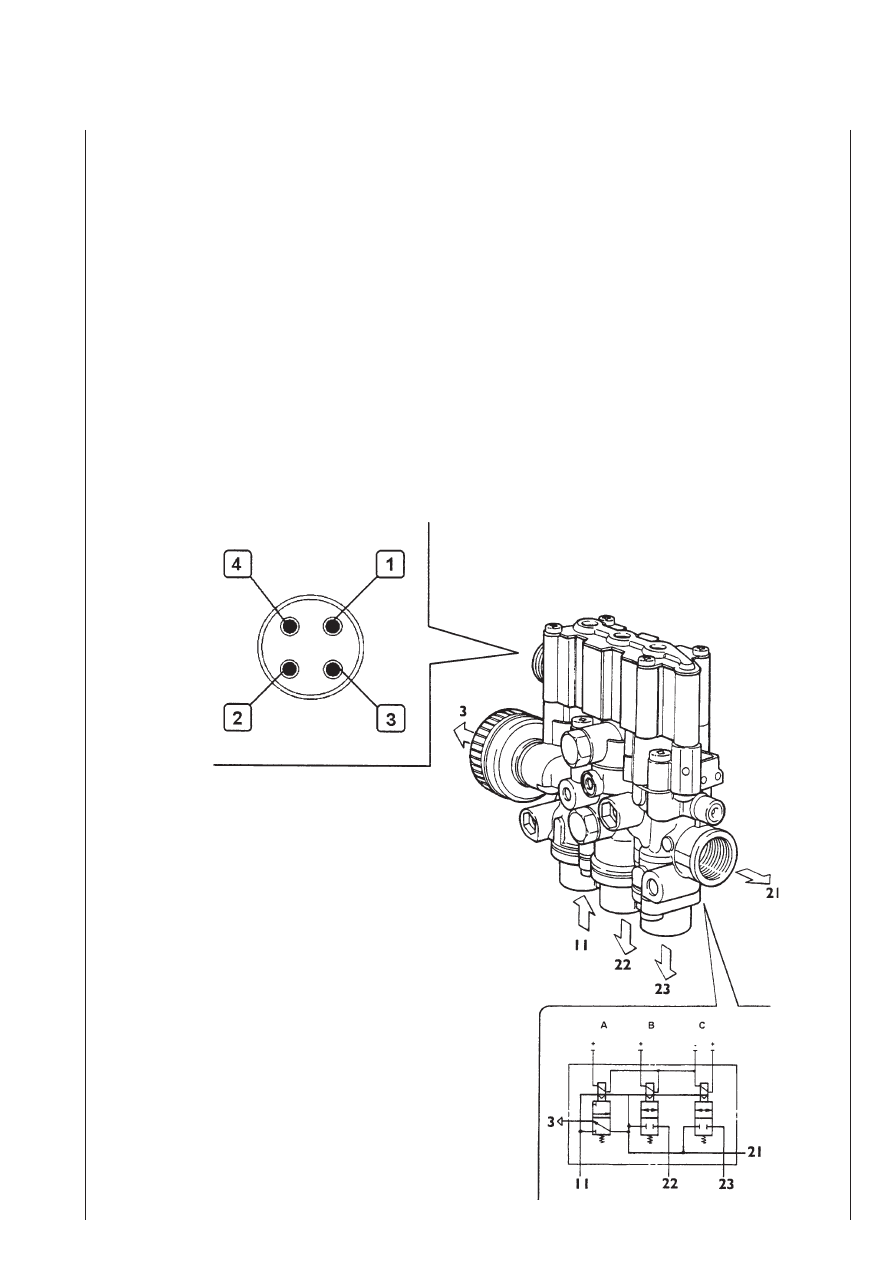

Электропневматический распределитель заднего моста «9838»/«78243»

Этот распределитель применяется в автомобилях 4

× 2 Р — FP — TFP и автомобилях с колесной формулой 6 × 4.

Он состоит из трех управляющих электромагнитных клапанов, «А», «В» и «С», и такого же количества пневматических распредеB
лителей.

Электромагнитный клапан «А» отвечает за управление распределителем заполнения системы/сброса давления.

Электромагнитный клапан «В» управляет правыми распределителями регулировки высоты рамы.

Электромагнитный клапан «С» управляет левыми распределителями регулировки высоты рамы.

Электропневматический распределитель подключается к системе через 4Bконтактный разъем.

Контакт 1

Плюс питания электромагнитного клапана «А»

Контакт 3

Плюс питания электромагнитного клапана «В»

Контакт 3

Плюс питания электромагнитного клапана «С»

Контакт 4

Общий минус

76

III.88

СПЕЦИАЛЬНЫЕ ЦЕПИ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

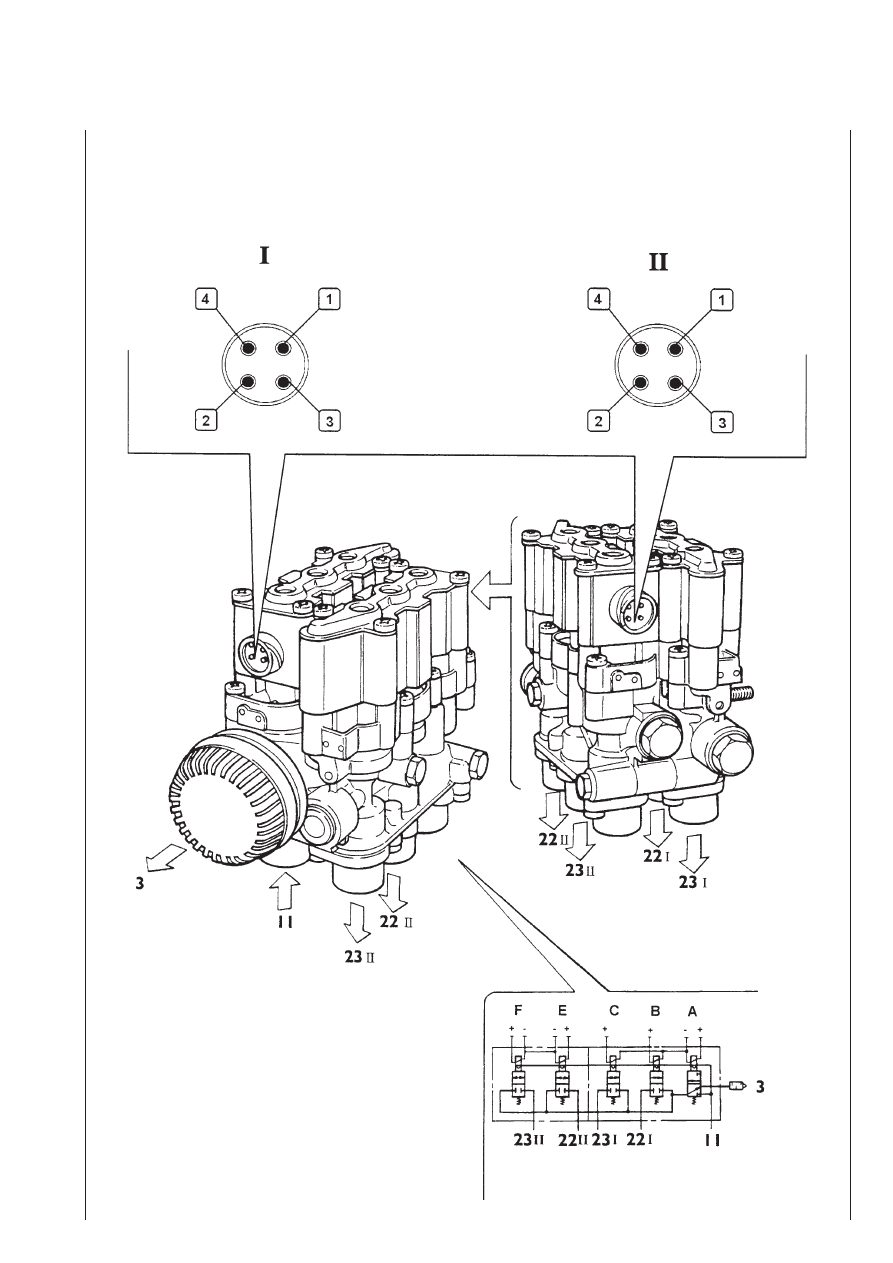

Электропневматический распределитель заднего моста «9838»/«78243»

Этот распределитель применяется в автомобилях с колесной формулой 6

× 2.

Он состоит из пяти управляющих электромагнитных клапанов, «А», «В», «С», «Е» и «F» и такого же количества пневматических
распределителей.

Электромагнитный клапан «А» отвечает за управление распределителем заполнения системы/сброса давления.

Электромагнитный клапан «В» управляет правым распределителем регулировки высоты заднего моста.

Электромагнитный клапан «С» управляет левым распределителем регулировки высоты заднего моста.

Электромагнитный клапан «Е» управляет правым распределителем регулировки высоты дополнительного моста.

Электромагнитный клапан «F» управляет левым распределителем регулировки высоты дополнительного моста.

Электропневматический распределитель подключается к системе через 4Bконтактный разъем.

«I»

Контакт 1

Плюс питания электромагнитного клапана «А»

Контакт 2

Плюс питания электромагнитного клапана «В»

Контакт 3

Плюс питания электромагнитного клапана «С»

Контакт 4

Общий минус

«II»

Контакт 1

Плюс питания электромагнитного клапана «Е»

Контакт 2

Общий минус

Контакт 3

Плюс питания электромагнитного клапана «F»

Контакт 4

Общий минус

76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

СПЕЦИАЛЬНЫЕ ЦЕПИ

III.89

« »

« »
