ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

ОБЩИЕ СВЕДЕНИЯ

II.27

Сборка для крепления реле и полупроводниковых ограничителей

Схема соединений

Питораммы фнций

Код на блое правления

Код детали

E 1

E 2

E 3

E 4

E 12

25200

25013

25209

25004

25805

E 5

E 6

E 10

E 11

E 13

E 14A

E 14B

E 15

25105

25006

25009

25003

25105

25106

—

25204

E7

86016

E8

61000

E9

59100

76

II.28

ОБЩИЕ СВЕДЕНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

Монтажный блок разъемов

Разъем

Тип

Цвет

Соединение

A

12 онтатов

Черный

РАМА

(ОСНОВНОЕ)

B

10 онтатов

Белый

КАБИНА

(РЫЧАГ НА РУЛЕВОЙ КОЛОНКЕ)

C

12 онтатов

Серый

КАБИНА

(ВАРИАНТЫ)

D

12 онтатов

Желтый

ДВИГАТЕЛЬ

(ОСНОВНОЕ)

E

12 онтатов

Коричневый

КАБИНА

(ОСНОВНОЕ)

F

10 онтатов

Черный

КАБИНА

(ОСНОВНОЕ)

G

10 онтатов

Желтый

КАБИНА

(ВАРИАНТЫ)

H

12 онтатов

Голбой

КАБИНА/РАМА

(ОСНОВНОЕ)

I

12 онтатов

Белый

КАБИНА

(ОСНОВНОЕ)

J

8 онтатов

Черный

КАБИНА

(ОСНОВНОЕ)

K

6 онтатов

Белый

КАБИНА

(РЫЧАГ НА РУЛЕВОЙ КОЛОНКЕ)

L

4 онтата

Черный

КАБИНА

(ВАРИАНТЫ)

M

4 онтата

Белый

КАБИНА

(ОСНОВНОЕ)

N

2 онтата

Белый

КАБИНА

(ОСНОВНОЕ)

+

1 онтат

ДВИГАТЕЛЬ

(ОСНОВНОЕ)

76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

ОБЩИЕ СВЕДЕНИЯ

II.29

Номер

Масимальная

сила тоа

Назначение

1

7,5A

Левый передний боовой фонарь, освещение номерноо знаа, задние правые боовые
фонари, левый передний абаритный фонарь, освещение приборной панели, освещение
седельно-сцепноо стройства

2

7,5A

Правый передний боовой фонарь, левые задние боовые фонари, правый передний
абаритный фонарь, задние абаритные фонари, очиститель/омыватель фар

3

3A

Управление ближним и дальним светом фар

4

5A

Ближний свет правой фары

5

5A

Ближний свет левой фары

6

7,5A

Дальний свет правой фары, онтрольная лампа дальнео света

7

7,5A

Дальний свет левой фары

8

7,5A

Противотманные фары.

9

5A

Задние противотманные фонари.

10

7,5A

Дополнительные фары дальнео света

11

10A

Трансформатор напряжения, звовые синалы, центральный замо дверей

12

5A

Осшитель воздха тормозной системы, освещение инстрментальноо ящиа

13

3A

Контрольная лампа разряда амляторной батареи

14

3A

Оборев ветровоо стела, подореватель топливопроводов, провера ламп

15

7,5A

Омыватель и очиститель ветровоо стела

16

10A

Контрольная лампа аварийной синализации

17

7,5A

Левые и правые азатели поворота

18

7,5A

Стоп-синалы

19

7,5A

Фонари заднео хода

20

3A

Тахораф

21

10A

Освещение салона, пририватель, освещение подножи, элетричесий привод люа,
отсе для инстрментов

22

3A

Кабина отинта, бло правления IVECO

23

20A

Элетричесие стелоподъемнии, тормоза прицепа, солнцезащитные озырьи, ороба
отбора мощности

24

15A

Элетричесий обореватель

Блок предохранителей

76

II.30

ОБЩИЕ СВЕДЕНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

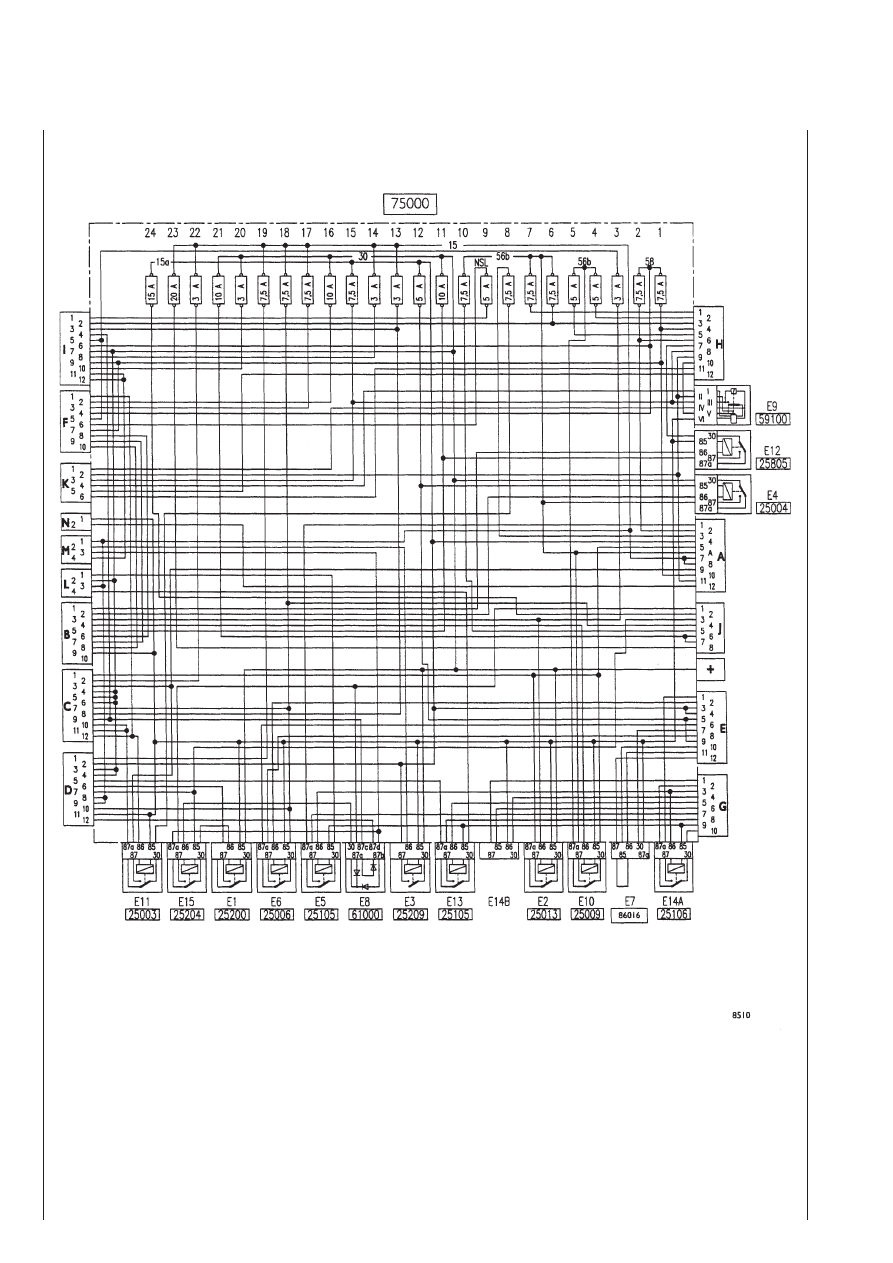

Схема соединений внутри главной распределительной коробки UCI
