76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

ОБЩИЕ СВЕДЕНИЯ

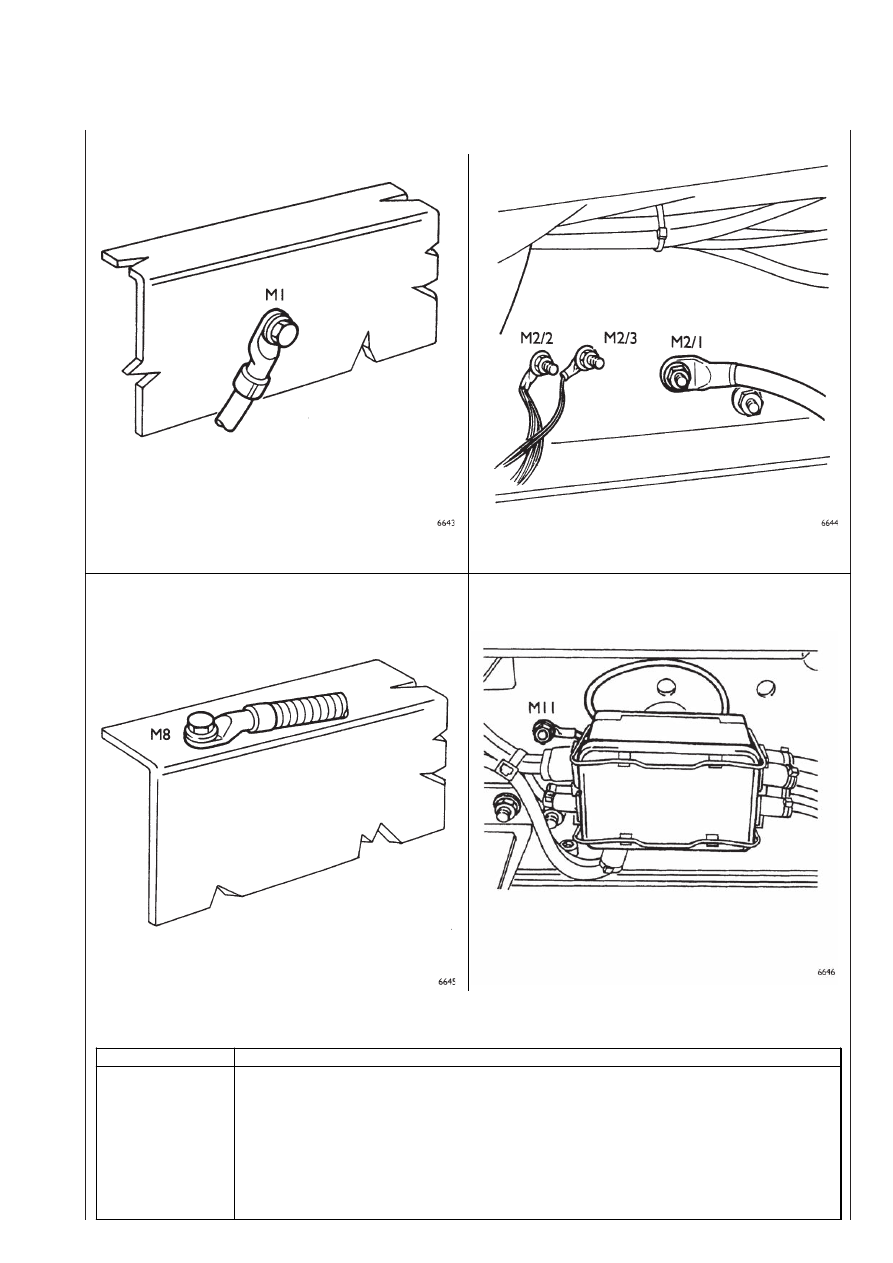

II.19

Обозначение

Расположение

M1

Точа массы а м лятора

M2/1

Точа массы стартера и блоа цилиндров

M2/2

Точа массы на правой стороне рамы (масса питания)

M2/3

Точа массы на правой стороне рамы (масса си

M8

Точа массы на левом лонжероне для передне

M11

Точа массы на правой стороне рамы для распределительной ороби задних фонарей

Точки подключения к массе на раме

76

I I . 2 0

ОБЩИЕ СВЕДЕНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

Положительная цепь

От  положительного  вывода  аккумуляторов  (Рис. II.12)

красный кабель сечением 70 мм

2

 идет непосредственно на

клемму 30 стартера (Рис. II.13).

С той же клеммы (30) красный кабель сечением 16 мм

2

идет на клемму В+ генератора (Рис. II.14), а с клеммы В+ каN
бель  сечением  16  мм

2

  подключен  к  положительной  клемме

разъема на внешней стенке кабины справа, над настенным
разъемом (Рис. II.15). С той же клеммы, но внутри кабины, красN
ный кабель сечением 10 мм

2

 подходит к положительной клемN

ме блока управления главной распределительной коробки UCI
(Рис. II.16).

Стартер

3 положительных кабеля закреплены на клемме 30 старN

тера (Рис. II.13). Один, сечением 70 мм

2

, идет от положительN

ного вывода аккумуляторов, один, сечением 16 мм

2

, выходит

на клемму В+ генератора, и один, сечением 25 мм

2

, обеспеN

чивает питание реле включения обогревателя для прогрева двиN
гателя.

Генератор

3 положительных кабеля закреплены на клемме В+ генеN

ратора (Рис. II.14). Один, сечением 16 мм

2

, идет от стартера

(клемма 30), один подключен к клемме S генератора и один,
сечением 16 мм

2

, идет к положительной клемме настенного

разъема в передней части кабины.

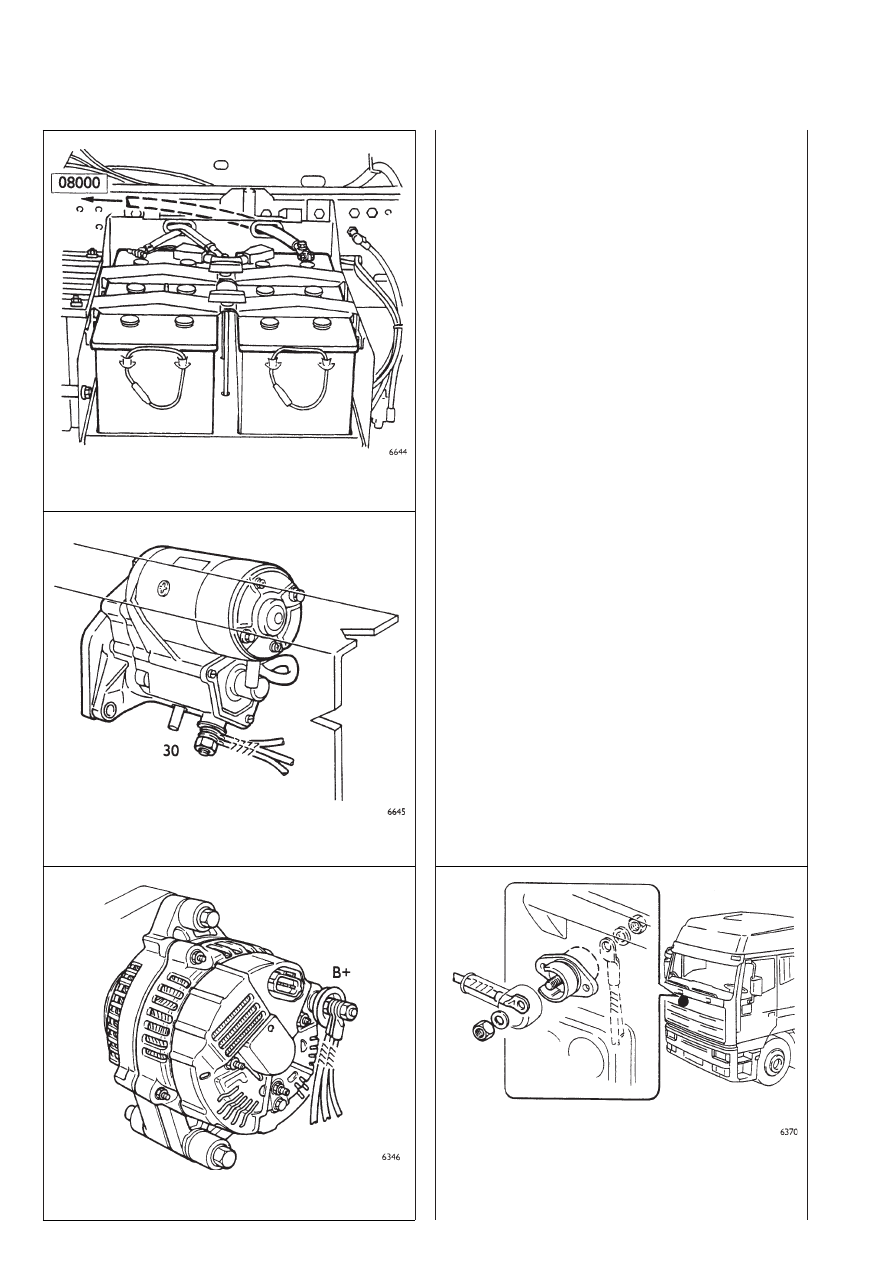

II.15

ПОДКЛЮЧЕНИЕ ПОЛОЖИТЕЛЬНОЙ ЦЕПИ К ПОЛОЖИТЕЛЬN
НОЙ КЛЕММЕ НАСТЕННОГО РАЗЪЕМА (НА ВНЕШНЕЙ СТОN
РОНЕ КАБИНЫ)

II.12

СОЕДИНЕНИЕ  ПОЛОЖИТЕЛЬНОГО  ВЫВОДА  АККУМУЛЯТОN
РОВ СО СТАРТЕРОМ

II.13

ПОДКЛЮЧЕНИЕ  ПОЛОЖИТЕЛЬНОЙ  СЕТИ  К  КЛЕММЕ  30
СТАРТЕРА

II.14

ПОДКЛЮЧЕНИЕ ПОЛОЖИТЕЛЬНОЙ СЕТИ К КЛЕММЕ В+ ГЕN
НЕРАТОРА

76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

ОБЩИЕ СВЕДЕНИЯ

II.21

Кабели, все красного цвета, для подачи питания (в дополнеN

ние к упомянутой выше главной распределительной коробке UCI)
на  предохранители  ANBNC  колодки  предохранителей  70604,
предохранитель С колодки предохранителей 70605, предохраN
нители ENF колодки предохранителей 70603 подключены к одN
ной положительной клемме изолированного настенного разъеN
ма (описанного выше), с внутренней стороны кабины.

5 кабелей закреплены на положительной клемме (+) UCI

(Рис. II.17). Через один, сечением 10 мм

2

, подается питание,

второй, сечением 6 мм

2

, обеспечивает подачу питания на преN

дохранители BNCNDNE колодки предохранителей 70601, треN
тий, сечением 6 мм

2

, обеспечивает подачу питания на предоN

хранители ANBNCND колодки предохранителей 70603 и преN
дохранитель С колодки предохранителей 70602, четвертый,
сечением 6 мм

2

, обеспечивает подачу питания на клемму 30

реле 25213А, пятый, сечением 6 мм

2

, обеспечивает подачу

питания на клемму 30 реле 25213В.

Питание на замок зажигания подается с предохранителя

C3 колодки предохранителей 70602.

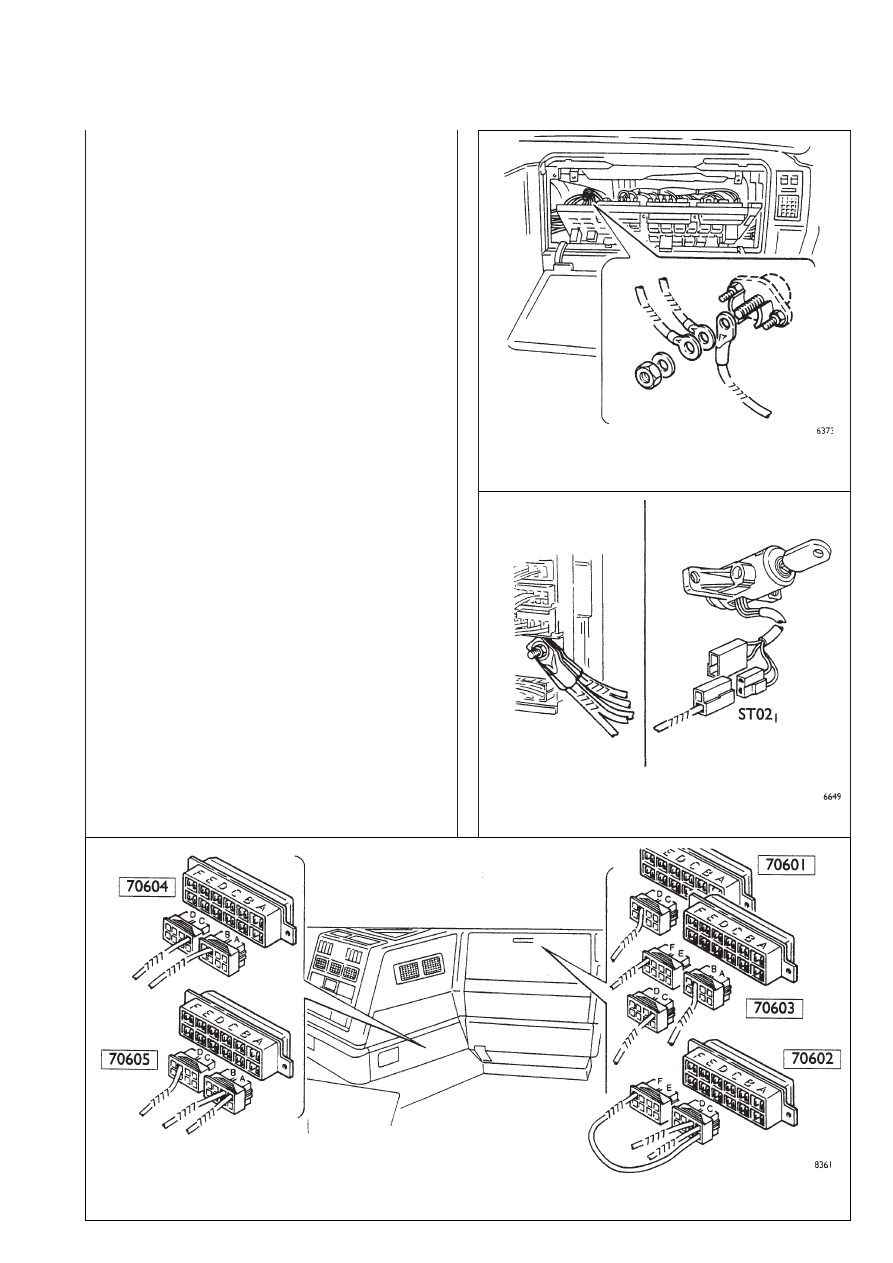

II.16

ПОДКЛЮЧЕНИЕ ПОЛОЖИТЕЛЬНОЙ ЦЕПИ К ПОЛОЖИТЕЛЬN
НОЙ КЛЕММЕ НАСТЕННОГО РАЗЪЕМА (НА ВНУТРЕННЕЙ СТОN
РОНЕ КАБИНЫ)

II.17

ПОДКЛЮЧЕНИЕ ПОЛОЖИТЕЛЬНОЙ ЦЕПИ К ПОЛОЖИТЕЛЬN
НОЙ КЛЕММЕ НАСТЕННОГО РАЗЪЕМА

II.18

ПОДКЛЮЧЕНИЕ ПОЛОЖИТЕЛЬНОЙ ЦЕПИ К ДОПОЛНИТЕЛЬНОЙ КОЛОДКЕ ПРЕДОХРАНИТЕЛЕЙ

76

II.22

ОБЩИЕ СВЕДЕНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

Базовая структура положительной цепи

II.19

A.  АККУМУЛЯТОРЫ  —  B.  СТАРТЕР  —  C.  ГЕНЕРАТОР  —  D.  ПРИБОРНАЯ  ПАНЕЛЬ  —  E.  ЗАМОК  ЗАЖИГАНИЯ  —  F.  ПОЛОЖИТЕЛЬНАЯ  КЛЕММА
НАСТЕННОГО РАЗЪЕМА —

G. ГЛАВНЫЙ СОЕДИНИТЕЛЬНЫЙ БЛОК
