Изузу Трупер. Приборы световой сигнализации

ОБЩИЕ СВЕДЕНИЯ

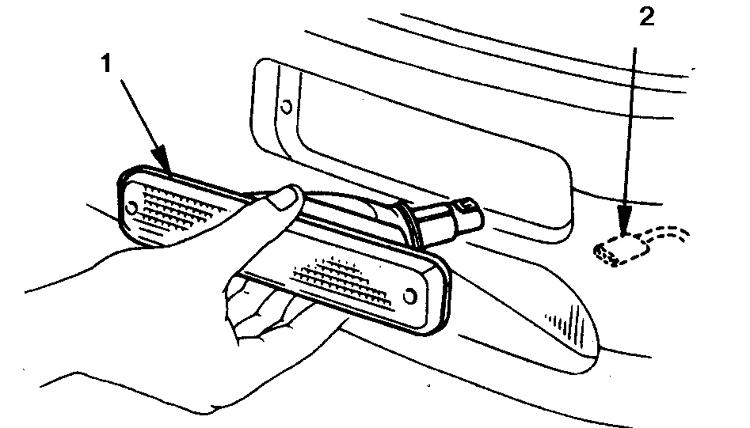

Указатель поворота и стояночный фонарь

1 – передняя комбинация ламп

2 – разъем

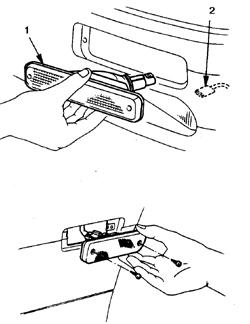

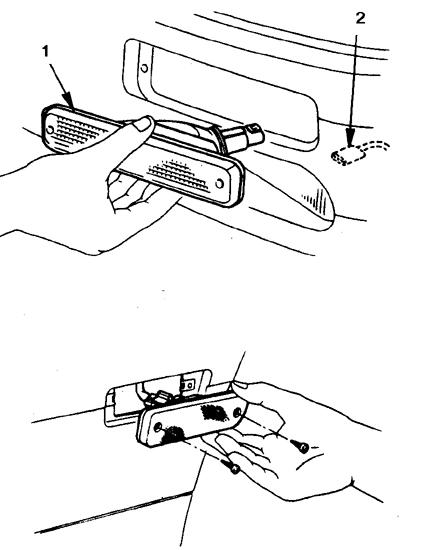

Снятие лампы бокового повторителя поворота

1 – передняя комбинация ламп

2 – разъем

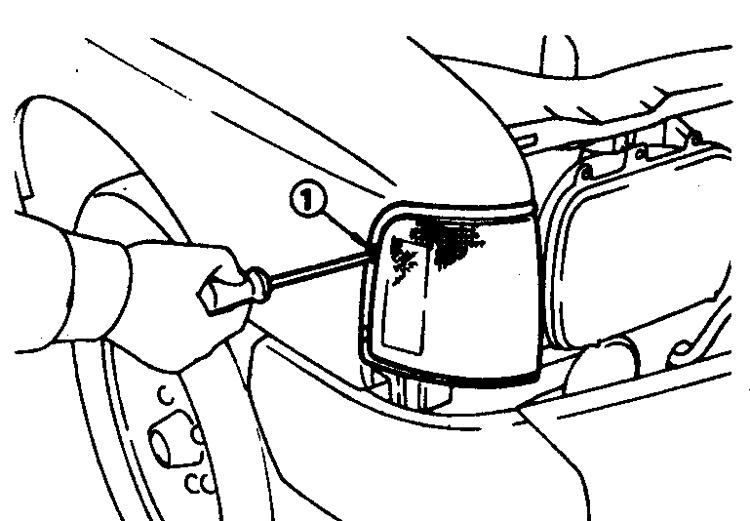

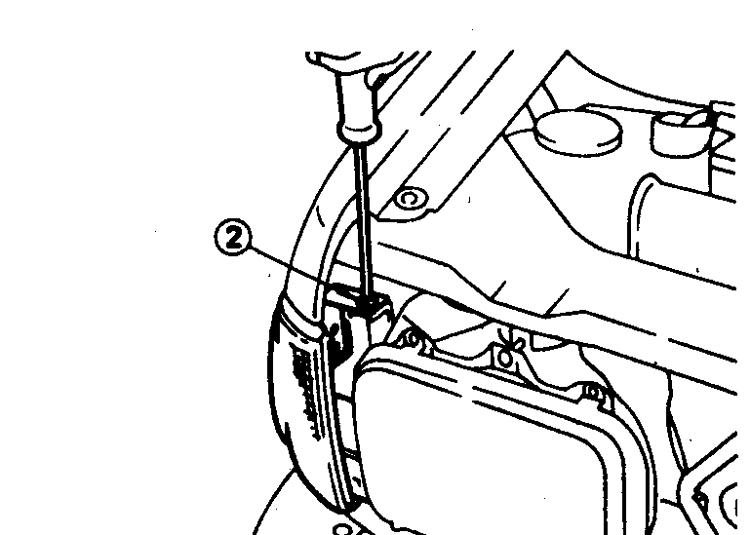

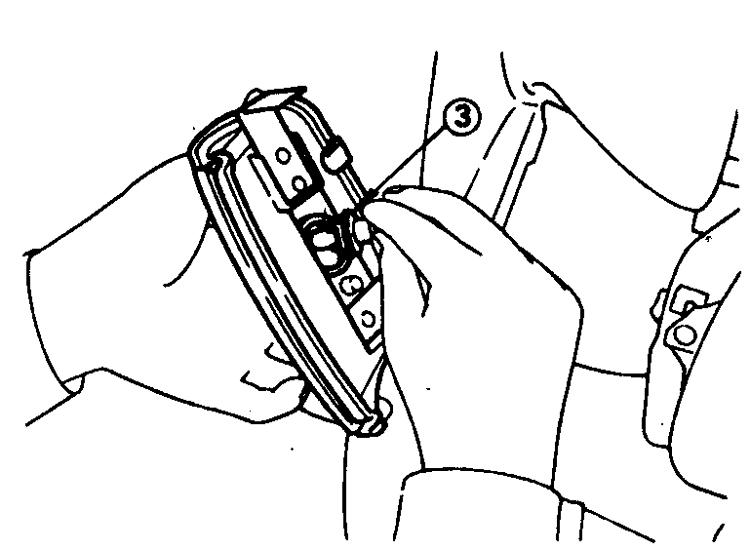

Снятие лампы повторителя поворота при угловом монтаже

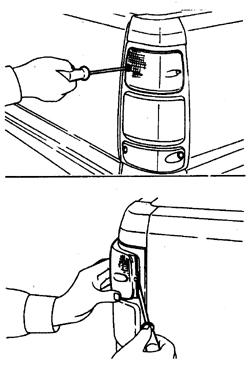

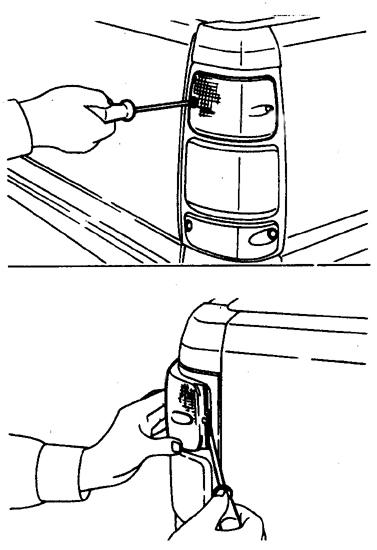

Разборка заднего фонаря

Снятие и установка

ПЕРЕДНИЙ УКАЗАТЕЛЬ ПОВОРОТА И СТОЯНОЧНЫЙ ФОНАРЬ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.

2. Отверните винты крепления плафона рассеивателя.

3. Достаньте фонарь в сборе из бампера, достаньте лампу.

4. Установите лампу и фонарь.

5. Соедините батарею с массой, проверьте работу фонаря.

ПОВТОРИТЕЛИ СИГНАЛОВ ПОВОРОТА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.

2. Отверните винты и снимите плафон. Поверните держатель лампы, достаньте из плафона и достаньте лампу.

3. Соберите фонарь в обратном порядке.

ЗАДНИЙ БЛОК СТОЯНОЧНОГО ФОНАРЯ, СИГНАЛА ТОРМОЖЕНИЯ И УКАЗАТЕЛЯ ПОВОРОТА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.

2. Отверните винты, снимите плафон и достаньте лампу.

3. Со стороны багажного отсека снимите декоративную панель и достаньте лампы из держателей.

4. Соберите фонарь в обратном порядке.
