Изузу Трупер. Световые приборы



Изузу Трупер. Световые приборы

10.5.12. Световые приборы

10.5.12.1. Фары

ОБЫЧНЫЕ ФАРЫ

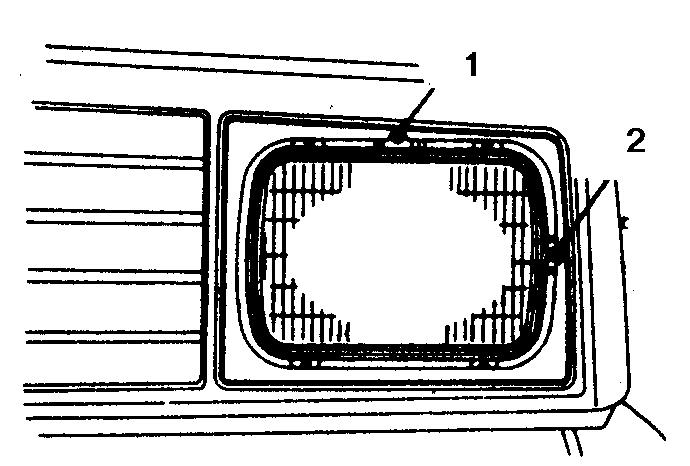

Регулировка пучка света обычной фары

10.5.12 Световые приборы Исузу Трупер 1989-1995
1 – винт А

2 – винт B

Снятие и установка


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Снимите переднюю решетку или декоративную накладку.
3. Снимите оправу, достаньте лампу и отсоедините провода.
4. Перед установкой нанесите на цоколь тонкий слой аэрозольной силиконовой смазки.
5. Присоедините провода и установите лампу.
6. Установите решетку или накладку и заверните винты.
7. Регулировка: в вертикальной плоскости пучок регулируется вращением винта А, в горизонтальной – винта В.

АЭРОДИНАМИЧЕСКИЕ ФАРЫ

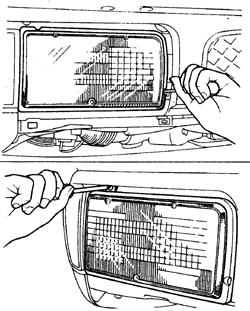

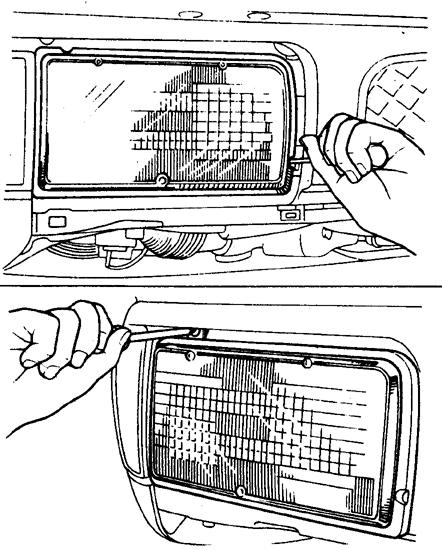

Регулировка пучка на автомобилях Trooper/ Bighorn и Rodeo/ Passport

10.5.12 Световые приборы Исузу Трупер 1989-1995

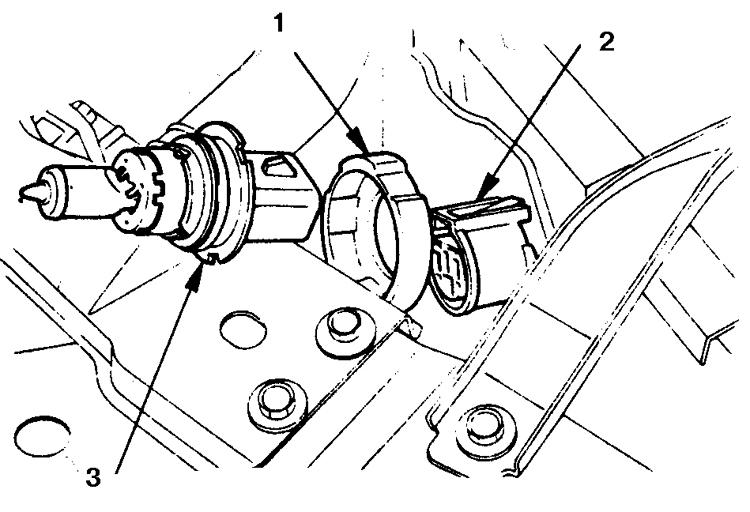

Снятие лампы

10.5.12 Световые приборы Исузу Трупер 1989-1995

1 – оправа

2 – разъем

3 – лампа с цоколем


Снятие и установка


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Откройте капот и отсоедините от фары разъем.
3. Поверните лампу и достаньте из корпуса.
Предупреждение прикасаться к галогенной лампе пальцами, в противном случае из-за загрязнения баллона лампа может перегореть. В случае загрязнения протрите баллон тканью, смоченной в спирте.

4. Установите лампу, удерживая за пластмассовую часть, присоедините провода.
5. Отрегулируйте пучок.
