10.8.2. Плавкие перемычки проводов (вставки)

ОБЩИЕ СВЕДЕНИЯ

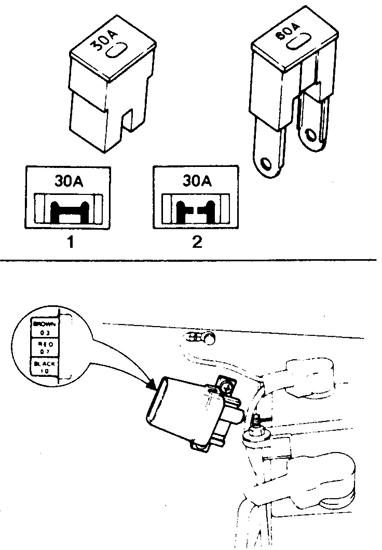

Плавкая перемычка на автомобилях Trooper/ Bighorn

10.8.2 Плавкие перемычки проводов (вставки) Исузу Трупер 1989-1995

1 – исправный

2 – перегоревший

Плавкие перемычки используются для защиты проводов. Перемычки включаются последовательно в такую цепь, провода которой при нормальной нагрузке заведомо не могут оплавиться (например, в цепь зажигания). Плавкие перемычки, устанавливаемые на автомобили, имеют отличительную цветовую маркировку, причем цвет перемычки должен соответствовать цветовому коду той цепи, которую перемычка защищает. Диаметр каждой перемычки в четыре раза меньше диаметра провода, последовательно с которым перемычка соединена. Диаметр отпечатан на изоляции перемычки. В проводке двигателя предусмотрено 7 плавких перемычек. При замене должна устанавливаться перемычка со специальной гипалоновой изоляцией и с диаметром, равным диаметру заменяемой перемычки.

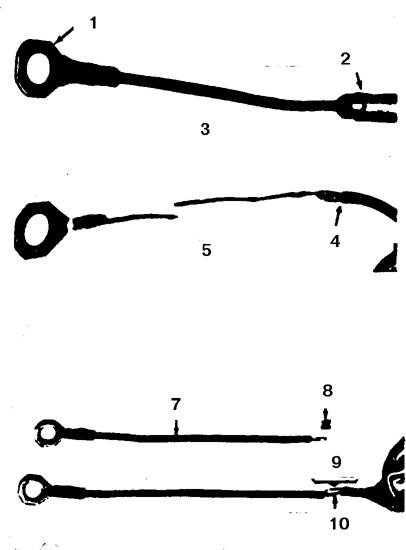

Сращивание новой плавкой перемычки с проводом

1 – к клеммной колодке

2 – участок перемычки, входящий в соединитель

3 – плавкая перемычка до короткого замыкания

4 – обрезать здесь

5 – плавкая перемычка после короткого замыкания

7 – плавкая перемычка

8 – соединитель проводов

9 – тщательно заизолируйте оголенные участки

10 – обжатое и пропаянное соединение

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Определите неисправную цепь и причину, которая вызвала перегорание плавкой перемычки. Если перегоревшая перемычка является одной из трех, к которым подходят провода с диаметрами групп NN 10 или 12, то можно определить конкретную поврежденную цепь.

2. Отсоедините батарею от массы.

3. Вырежьте поврежденную перемычку из жгута. Если поврежденная перемычка относится к трем цепям, питаемым одним проводом, то отрежьте перемычку от провода каждой из цепей.

4. Приготовьте плавкую перемычку, которая по номинальным характеристикам соответствует перегоревшей, и соединитель для соединения проводов встык.

5. Порядок замены плавкой перемычки в группе из 3 перемычек, питаемых одним проводом:

5.1. Обрежьте остатки плавких перемычек рядом с местом пайки (или сварки) с проводом.

5.2. Снимите изоляцию с двух новых перемычек, примерно по 13 мм с каждого конца. Вставьте два конца провода в соединитель с одной стороны, а с другой стороны соединителя вставьте плавкую перемычку. Обожмите лапки соединителя по обеим сторонам.

Предупреждение трех плавких перемычек будьте осторожны, так как три провода будут входить в соединитель с натягом. Обжимать соединитель рекомендуется специальным инструментом, так как при обжатии бокорезами или плоскогубцами соединение будет ненадежным.

5.3. После обжатия соединителя с тремя плавкими перемычками обрежьте часть питающего провода с участком сварки (пайки) и снимите изоляцию на 13 мм от конца провода. Вставьте обработанный участок провода в соединитель и с большим усилием обожмите.

5.4. Присоедините другой конец новой плавкой перемычки, для чего снимите изоляцию на 13 мм от конца провода той цепи, из которой была извлечена перегоревшая перемычка, вставьте в соединитель и с большим усилием обожмите. Затем вставьте с другой стороны соединителя новую плавкую перемычку и обожмите.

5.5. Пропаяйте сращенные соединения припоем с канифольной сердцевиной (рекомендуемый состав припоя 60% олова и 40% свинца). Заизолируйте изолентой.

6. Если надо заменить одну плавкую перемычку, защищающую единственную цепь, то удалите участки проводов с остатками перемычки, снимите изоляцию на длине 13 мм от краев проводов, вставьте и обожмите соединитель, места стыка пропаяйте и заизолируйте.

7. Порядок замены перегоревшей плавкой перемычки с плоской накидной клеммой (например в цепи заряда батареи):

7.1. Обрежьте сочленение с перегоревшей перемычкой.

7.2. Снимите изоляцию на длине 13 мм от конца провода.

7.3. Срастите новую перемычку с проводом через соединитель, пропаяйте и заизолируйте место соединения.

8. Соедините батарею с массой, проверьте работу цепи.

Предупреждение плавкую перемычку с резистивным проводом. Этот провод несколько длиннее, на нем имеется надпись "Resistor – don't cut".

9. Если к проводу большого диаметра присоединяются перемычки с диаметрами NN 16, 17, 18 и 20, то следует расплести провод, чтобы надежно закрепить его в соединителе.
