На части автомобилей может устанавливаться стрелочная комбинация приборов с электронным спидометром, привод которого осуществляется не тросиком, а электрическими импульсами отдатчика, установленного на коробке передач.

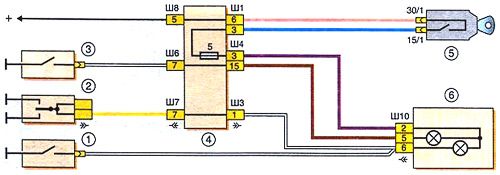

Схемы соединения сигнализаторов аварийных режимов:
1 - выключатель контрольной лампы стояночного тормоза; 2 - выключатель контрольной лампы гидропривода рабочей тормозной системы; 3 - датчик аварийного давления масла; 4 - монтажный блок; 5 - выключатель зажигания; 6 - комбинация приборов.
