...поддеваем боковой повторитель указателя поворотов...
...и снимаем его.
Потянув, вынимаем патрон с лампой из плафона повторителя.
Сдвигаем резиновый чехол и вынимаем лампу.
Для замены повторителя...
...отсоединяем два провода от контактов патрона лампы.
Заменяем повторитель поворотов и устанавливаем снятые детали в обратной последовательности.

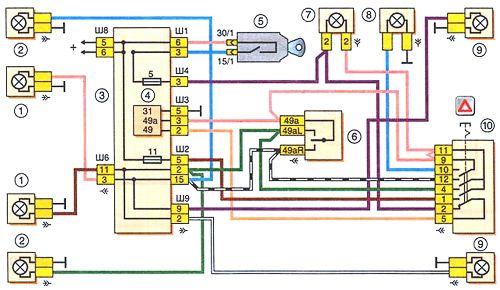

Схема включения указателей поворота и аварийной сигнализации: 1 - пампы указателей поворотов в блок-фарах; 2 - боковые повторители указателей поворотов; 3 - монтажный блок; 4 - реле-прерыватель указателей поворотов и аварийной сигнализации; 5 - выключатель зажигания; 6 - переключатель указателей поворотов; 7 - контрольная лампа включения аварийной сигнализации в блоке сигнализаторов; 8 - контрольная лампа включения аварийной сигнализации в выключателе; 9 - лампы указателей поворотов в задних фонарях; 10 - выключатель аварийной сигнализации.
