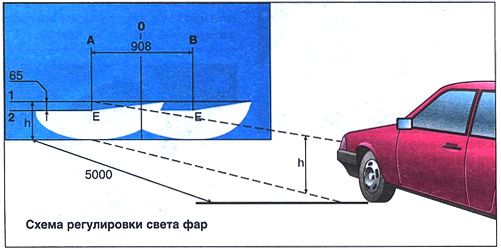

Измерьте расстояние от центров фар до пола, на этой высоте проведите линию на экране (на рисунке — линия 1), а на 65 мм ниже нее — вторую (линия 2). Начертите на экране вертикальную осевую линию О (расстояния от нее до центров левой и правой фары должны быть равны) и линии А и В, соответствующие центрам фар.
Установите ручку электрокорректора фар в положение минимальной загрузки. Одну из фар закройте (куском картона, фанеры и т.п.). Включите ближний свет фар. Винтами с пластмассовыми головками, расположенными на задней стенке блок-фары, отрегулируйте направление световых пучков незакрытой фары. Верхняя граница пятна (горизонталь) должна совпадать с нижней линией, а место излома пучка (точка Е пересечения горизонтального и наклонного участков) — с вертикальной линией центра фары. После этого откройте и отрегулируйте вторую фару, закрыв первую.
