Хендай Гётц. Электронная система рулевого управления EPS

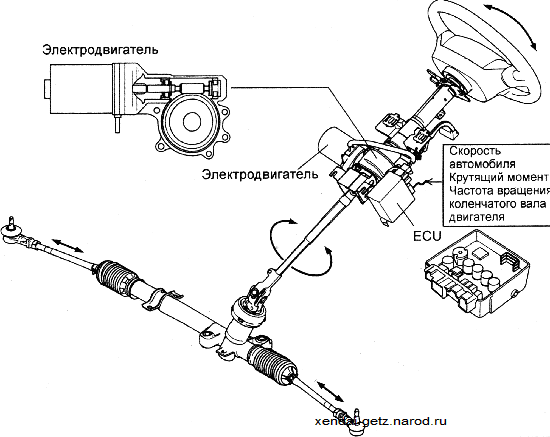

В рулевой колонке с электронной системой рулевого управления EPS для облегчения поворота рулевого колеса используется электродвигатель. Это независимая система управления. EPS управляет электродвигателем обеспечивая различное усиление поворота рулевого колеса в зависимости от условий движения и привод потребляет меньше энергии, чем гидравлический усилитель рулевого управления. Так как отсутствует гидравлический привод усилителя рулевого управления, электронный привод экологически безопасен, а также в моторном отсеке отсутствуют трубопроводы, что увеличивает, свободное место и уменьшает вес Hyundai Getz.

Для определения крутящего момента используется магнитный датчик, который преобразовывает магнитный сигнал в текущий сигнал, согласно относительному угловому изменению между входом и выходом кручения торсиона.

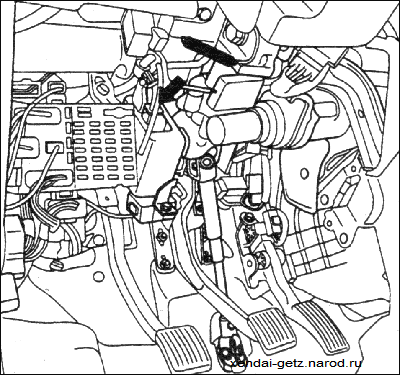

EPSCM расположен на рулевой колонке в салоне автомобиля.

Меры безопасности

1. Электронные элементы системы, подвергшиеся удару необходимо заменить на новые.

2. Исключите нахождение электронных элементов системы от воздействия высокой температуры и влажности.

3. Не касайтесь контактов разъема, так как их можно деформировать и подвергнуть систему воздействию статического электричества.

4. Отсоединяйте и подсоединяйте разъем при выключенном зажигании.
