Тормозная система данного автомобиля серво-гидравлического типа.
Автомобиль имеет дисковые передние тормоза и задние барабанные тормоза.
Тормозная система срабатывает при нажатии педали тормоза и
активизируется рабочими тормозными цилиндрами, установленными на каждом
колесе. Рабочие цилиндры снабжены регулирующими клапанами, управляющими
давлением, приложенным к задним тормозным барабанам. Регулирующие
клапана предохраняют от заклинивания колодок при активизации стояночного
(ручного) тормоза. Механизм предустановки колодок в рабочее положение и
компенсации износа срабатывает автоматически. При износе задних
тормозных колодок задействуется механизм автоматического натяжения
тросов стояночного (ручного) тормоза и компенсации зазоров между
колодками и тормозным барабаном. Стояночный (ручной) тормоз обеспечивает
независимое механическое управление системой заднего тормоза
(торможение).
Технические данные
Наименование
Значения
Главный тормозной цилиндр
-тип
Тандемный
-диаметр цилиндра, мм
22,22

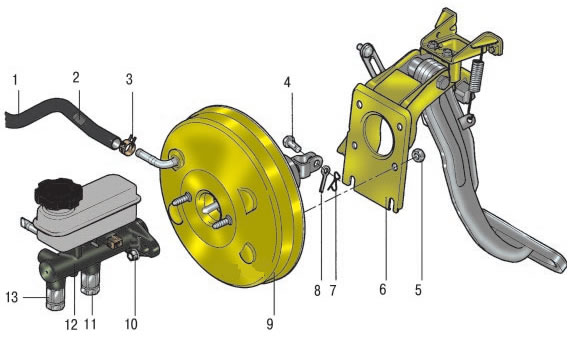

Вакуумный усилитель тормозов
-тип
Вакуумный
-эффективный диаметр диафрагмы, мм
228,6
— степень усиления
6,0:1
Регулятор давления
-давление включения, мПа
3,4
— степень снижения давления
0,27:1

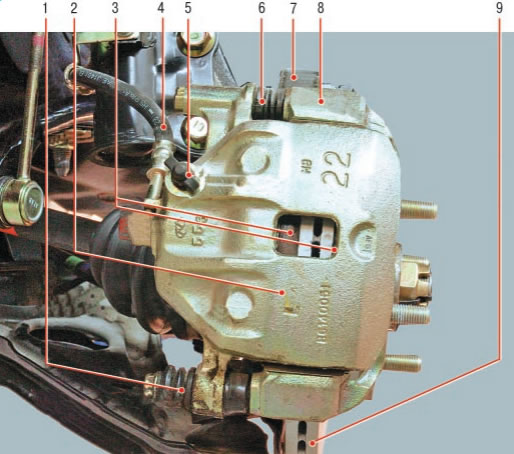

Передние тормоза
-тип
С плавающей скобой и венти-
лируемыми дисками
— диаметр тормозного диска, мм
241
-без АВS
255,4
-c ABS
19
-толщина тормозного диска, мм
9
— толщина тормозных колодок, мм
54
-диаметр цилиндра, мм

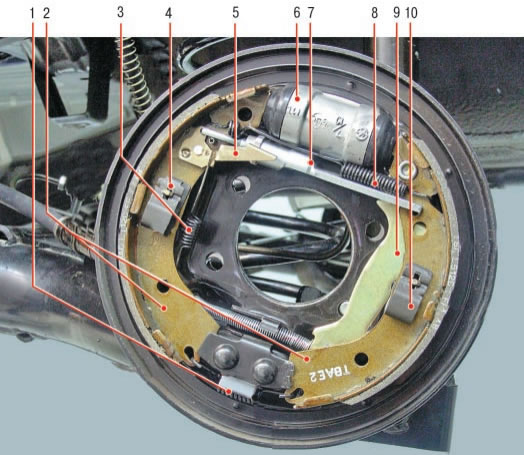

Задние барабанные тормоза
— внутренний диаметр тормозного барабана, мм
-безАВS
180
-cABS
255,4
-толщина тормозных колодок, мм
5,14
— регулировка зазора между барабаном и
тормозными колодками
Автоматическая
Стояночный тормоз
-тип
Механический,
воздействующий на задние колеса
Антиблокировочная система тормозов
Мощность двигателя гидравлического блока
HECU, Вт
130
Объем аккумулятора давления, см3
2;7–33
Ход впускного клапана (передние/задние
тормоза), мм
0,9/0,9
Ход выпускного клапана (передние/задние
тормоза), мм
