Хендай Гётц. Центробежный насос системы охлаждения двигателя 1,3 л
|
|
|

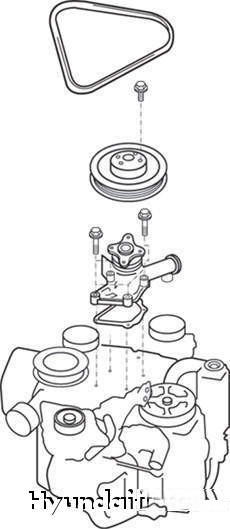

| Центробежный насос системы охлаждения двигателя рабочим объемом 1,3 л показан на рисунок 2.93. |
|

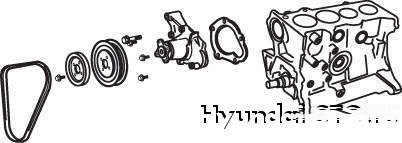

| Центробежный насос системы охлаждения двигателя рабочим объемом 1,1 л показан на рисунок 2.94. |
| Снятие |
| Слейте охлаждающую жидкость и отсоедините от насоса патрубок подводящего трубопровода. |
| Снимите ремень привода и шкив насоса. |
| Снимите крышки привода газораспределительного механизма. |
| Отверните болты крепления насоса и снимите натяжную планку генератора. |
| Снимите насос с блока цилиндров. |
| Проверка технического состояния |
| Проверьте все детали на наличие трещин, повреждений или износа и при необходимости замените насос. |
| Проверьте подшипник насоса на наличие повреждений, повышенного шума и заедания, при необходимости замените насос в сборе. |
|

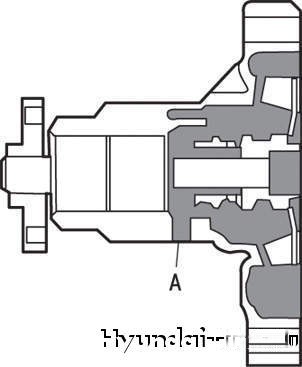

| Проверьте насос на наличие утечек жидкости. Утечки через отверстие А (рисунок 2.95) указывают на негерметичность уплотнений вала насоса. При наличии утечек замените насос. |
| Установка |
| Очистите поверхности сопряжения водяного насоса и блока цилиндров. |
| Установите крышки привода газораспределительного механизма. |
| Установите шкив водяного насоса и ремень привода, отрегулируйте натяжение ремня привода. |
| Залейте в систему охлаждающую жидкость. |
| Пустите двигатель и убедитесь в отсутствии утечек жидкости. |
|
|

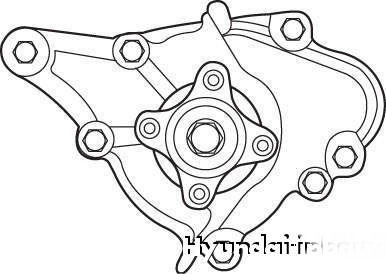

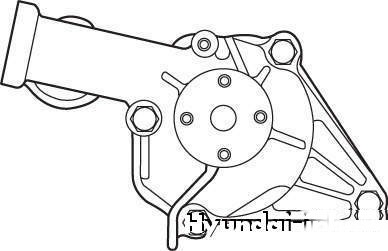

| Установите водяной насос с новой прокладкой и затяните болты крепления (рисунок 2.96 и 2.97) водяного насоса к блоку цилиндров двигателей рабочим объемом 1,3 л моментом 12–15 Н·м, двигателей объемом 1,1 л – 8–10 Н·м (длина болта 28 мм). |
| Установите ремень привода газораспределительного механизма. Отрегулируйте его натяжение. |
