Хендай Гётц. Шланги и трубопроводы системы охлаждения двигателя 1,5 и 1,6 л.

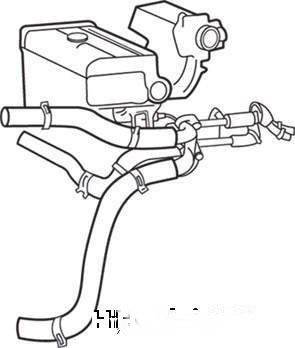

 Рисунок 2.112. Шланги и трубопроводы системы охлаждения двигателей рабочим объемом
1,5 и 1,6 л




Шланги и трубопроводы системы охлаждения двигателей рабочим объемом 1,5 и 1,6 л показаны на рисунок 2.112.
Проверка технического состояния
Проверьте трубопроводы и шланги системы охлаждения на отсутствие трещин, повреждений и уменьшение проходного сечения.
При необходимости замените дефектные детали.


        ПРИМЕЧАНИЯ
Не наносите масло или смазку на уплотнительное кольцо подводящего трубопровода.
Очистите соединения трубопровода от песка, пыли и т.п.
Подводящий трубопровод вставляйте до упора в гнездо в блоке цилиндров.
Снятое уплотнительное кольцо повторно не используется и подлежит замене новым.


Установка

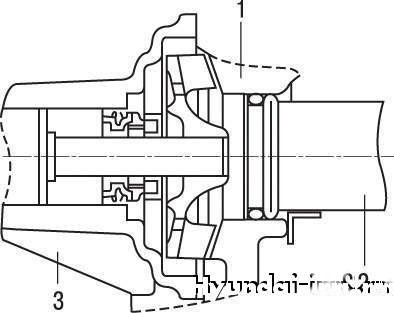

 Рисунок 2.113. Установка насоса охлаждающей жидкости: 1 – блок цилиндров; 2 -подводящий трубопровод; 3 – насос охлаждающей жидкости




Вставьте уплотнительное кольцо в канавку на конце подводящего трубопровода, смочите уплотнительное кольцо охлаждающей жидкостью и присоедините подводящий трубопровод к блоку цилиндров (рисунок 2.113).


Центробежный насос системы  охлаждения
Снятие
Слейте охлаждающую жидкость  и  отсоедините от насоса патрубок подводящего трубопровода.
Снимите ремень привода и шкив насоса.
Снимите крышки привода газораспределительного механизма и обводной ролик ремня привода газораспределительного механизма.
Отверните болты крепления насоса и снимите натяжную планку генератора.

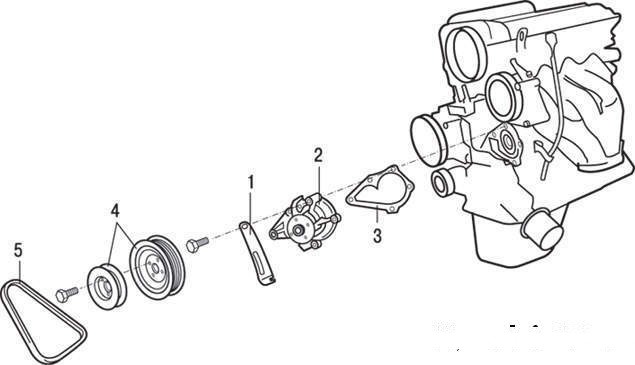

 Рисунок 2.114. Центробежный насос системы охлаждения: 1 – нижняя планка генератора; 2 – насос;
3 – прокладка; 4 – шкив насоса; 5 – приводной ремень




Снимите насос с блока цилиндров (рисунок 2.114).
Проверка технического состояния
Проверьте все детали на наличие трещин, повреждений или износа и при необходимости замените насос.
Проверьте подшипник насоса на наличие повреждений, повышенного шума и заедания, при необходимости замените насос в сборе.
Проверьте насос на наличие утечек жидкости. Утечки указывают на негерметичность уплотнений вала насоса. При наличии утечек замените насос.
Установка
Очистите поверхности сопряжения насоса и блока цилиндров.

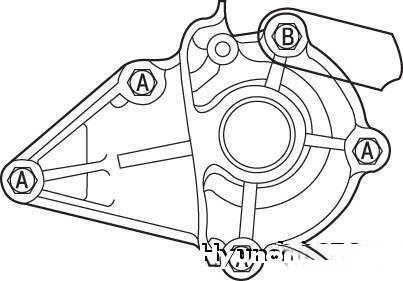

 Рисунок 2.115. Болты крепления насоса охлаждающей жидкости к блоку цилиндров




Установите насос с новой прокладкой и затяните  болты крепления (рисунок 2.115) указанным моментом.
Момент затяжки болтов крепления водяного насоса к блоку цилиндров, Н·м:

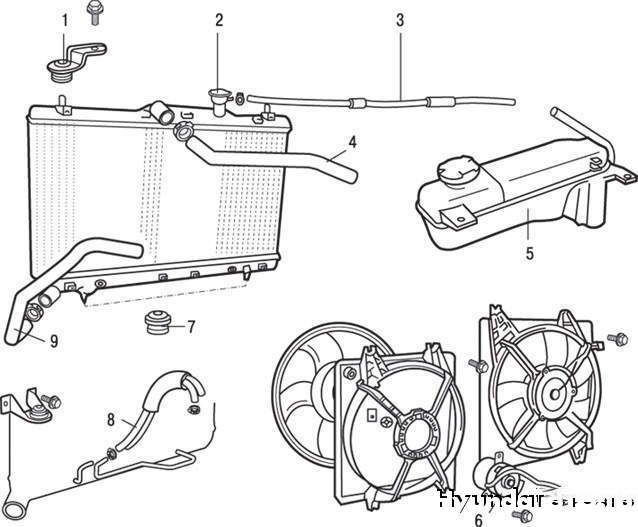

 Рисунок 2.116. Радиатор системы охлаждения: 1 – верхняя опора радиатора; 2 – пробка радиатора; 3 – шланг расширительного бачка; 4 – подводящий шланг радиатора; 5 – расширительный бачок; 6 – электродвигатель вентилятора; 7 – нижняя упругая опора; 8 – шланги охладителя масла (автомобили с автоматической коробкой передач); 9 – отводящий шланг радиатора




болты А (см. рисунок 2.116 ).....12–15
болты В......20–27
Установите натяжной ролик и ремень привода газораспределительного механизма. Отрегулируйте натяжение ремня привода газораспределительного механизма. Установите крышки привода газораспределительного механизма.
Установите шкив насоса охлаждающей жидкости и ремень привода, отрегулируйте натяжение ремня.
Залейте в систему охлаждающую жидкость.
Пустите двигатель и убедитесь в отсутствии утечек охлаждающей жидкости.


Радиатор системы охлаждения
Радиатор системы охлаждения показан на рисунок 2.116.
Снятие

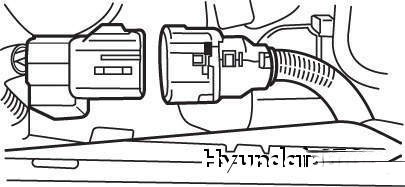

 Рисунок 2.117. Разъем электродвигателя вентилятора системы охлаждения




Разъедините разъем электродвигателя вентилятора (рисунок 2.117).
Установите ручку переключателя температуры в положение, соответствующее максимальной температуре подаваемого в салон воздуха.

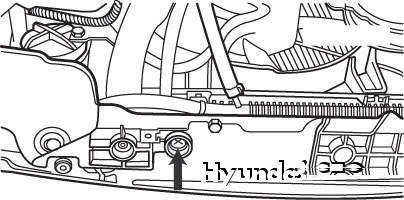

 Рисунок 2.118. Пробка сливного отверстия радиатора




Ослабьте  затяжку пробки сливного отверстия радиатора (рисунок 2.118) и слейте охлаждающую жидкость.

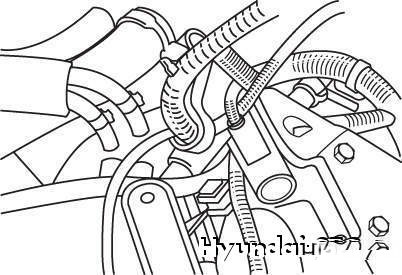

 Рисунок 2.119. Отсоединение от автоматической коробки передач шлангов охладителя масла




На автомобилях с автоматической коробкой передач отсоедините от коробки передач шланги маслоохладителя (рисунок 2.119).


ПРЕДУПРЕЖДЕНИЕ
Заглушите отверстия шлангов охладителя масла и штуцеров коробки передач для предотвращения вытекания масла и для защиты системы от загрязнения.

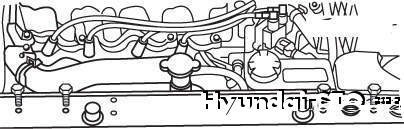

 Рисунок 2.120. Болты крепления радиатора Снимите радиатор вместе с электровентилятором.




Отверните болты крепления радиатора (рисунок 2.120).
Снимите радиатор вместе с электровентилятором.
Снимите электровентилятор с радиатора.
Проверка технического состояния
Проверьте радиатор на отсутствие погнутых или сломанных пластин.
Проверьте радиатор на отсутствие следов коррозии, повреждений и накипи.
Проверьте шланги радиатора на отсутствие трещин, повреждений и ухудшение свойств материала.
Проверьте расширительный бачок на отсутствие повреждений.
Проверьте исправность пружины пробки радиатора.
Проверьте давление открытия клапана пробки радиатора с помощью приспособления для проверки системы охлаждения.
Проверьте прокладку пробки радиатора на отсутствие трещин и повреждений.
Установка
Залейте в радиатор и расширительный бачок чистую охлаждающую жидкость.
Пустите и прогрейте двигатель до открытия клапана термостата.
Остановите двигатель.
Снимите пробку радиатора и долейте охлаждающую жидкость до кромки наливной горловины, затем долейте жидкость в расширительный бачок до верхней метки («МАХ»).
Убедитесь в отсутствии утечек жидкости из радиатора, через шланги и соединения.
