Хендай Гётц. Шланги и трубопроводы
системы охлаждения двигателя 1,3 л

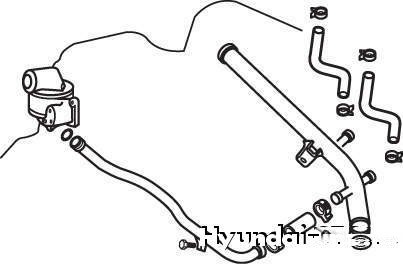

Рисунок
2.91. Шланги и трубопроводы системы охлаждения
двигателя рабочим объемом 1,3 л
Шланги и трубопроводы системы охлаждения двигателя рабочим
объемом 1,3 л показаны нарисунок
2.91.

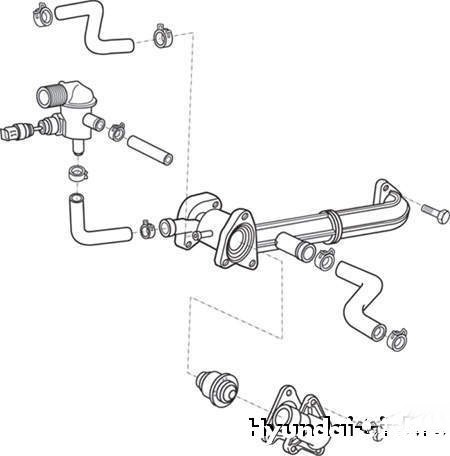

Рисунок
2.92. Шланги и трубопроводы системы охлаждения
двигателя рабочим объемом 1,1 л
Шланги и трубопроводы системы охлаждения двигателя рабочим
объемом 1,1 л показаны нарисунок
2.92.
Проверка технического состояния
Проверьте трубопроводы и шланги системы охлаждения на отсутствие
трещин, повреждений и уменьшение проходного сечения.
При необходимости замените дефектные детали.
Сборка
Вставьте уплотнительное кольцо в канавку на конце подводящего
трубопровода, смочите уплотнительное кольцо охлаждающей
жидкостью и присоедините подводящий трубопровод к блоку
цилиндров.
Убедитесь в наличии метки желтого цвета на подводящем шланге и
присоедините конец шланга с желтой меткой к концу подводящего
трубопровода с желтой меткой.
ПРИМЕЧАНИЯ
Не наносите масло или смазку на уплотнительное
кольцо подводящего трубопровода.
Подводящий трубопровод следует вставлять до
упора в гнездо в блоке цилиндров.
Снятые уплотнительные кольца повторно не
используются и подлежит замене новыми.
