8. Масляный насос и поддон картера.
(1). Масляный насос.
1) . Вставить ротор в переднюю крышку.

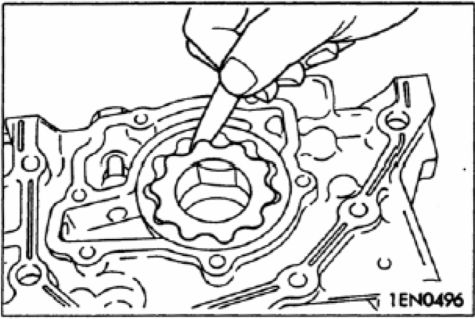

2) . С помощью измерительного шаблона проверить зазор верхушек зубьев шестерни (см. рисунок 4-87).
Стандартное значение: 0,06...0,18 мм.

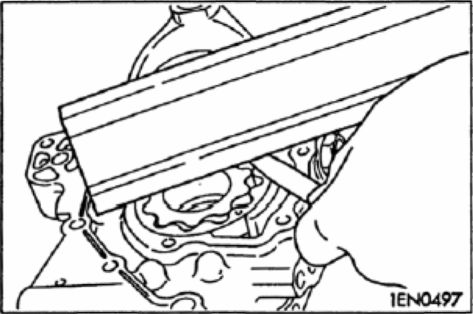

3). Измерить боковой зазор с помощью шаблона и линейки (см. рисунок 4-88). Стандартное значение: 0,04...0,11 мм.
Рисунок 4-88.

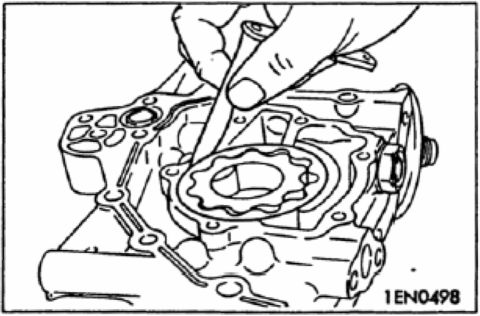

4). Измерить зазор корпуса с помощью шаблона для измерения зазоров (см. рисунок 4-89). Стандартное значение: 0,10...0,18 мм.
Предельно допустимое эксплуатационное значение: 0,35 мм.
Рисунок 4-89.
