Операции, выполняемые до начала демонтажа и после завершения установки. ^•

• Слить жидкость из системы охлаждения и залить жидкость в систему охлаждения (см. описание в соответствующем разделе данной главы).

• Снять и установить кожух привода синхронизации двигателя (см. описание в соответствующей главе).

• Снять и установить нижнюю защитную панель.

• Снять и установить воздушный фильтр (см. описание в соответствующей главе).

• Снять и установить аккумулятор и монтажную опору аккумулятора.

Процедура демонтажа показана на рисунке 7-11.

Рисунок 7-11.

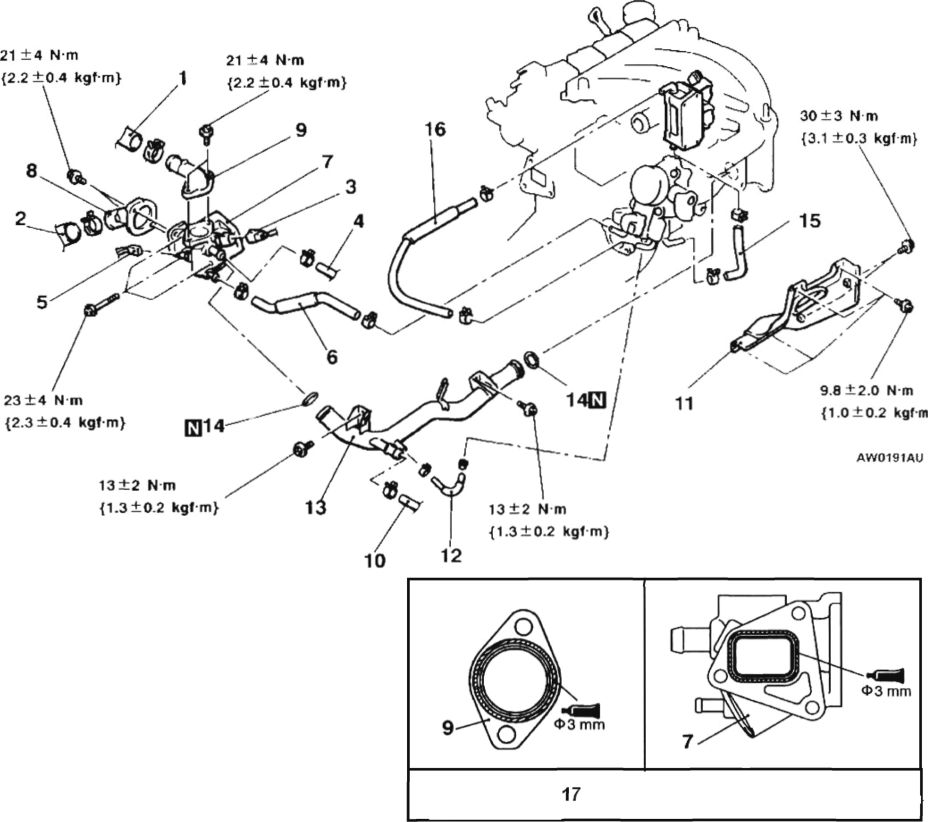

Надписи на рисунке: 1. Соединение впускного патрубка радиатора. 2. Соединение выпускного патрубка радиатора. 3. Соединение гибкого шланга радиатора. 4. Разъем датчика температуры жидкости в системе охлаждения. 5. Разъем указатель температуры жидкости в системе охлаждения. 6. Гибкий шланг системы охлаждения. 7. Корпус термостата в сборе. 8. Штуцер впускного патрубка. 9. Штуцер выпускного патрубка. 10. Соединение гибкого шланга нагревателя. 11. Кронштейн впускного газового коллектора.

12. Гибкий шланг системы охлаждения. 13. Впускной патрубок системы охлаждения. 14. Кольцевое уплотнение. 15. Гибкий шланг системы охлаждения. 16. Гибкий шланг системы охлаждения. 17. Полусухой герметик ‘Three bond 1207F’.

Важнейшие моменты демонтажа:

(1) . Отсоединить впускной п выпускной патрубки радиатора, перед демонтажем нанести монтажные метки совмещения на впускном патрубке и хомуте.

(2) . Демонтаж впускного патрубка.

Открутить монтажные болты амортизатора камеры постоянного давления, сдвинуть амортизатор камеры постоянного давления, снять впускной патрубок (см. рисунок 7-12).

Рисунок 7-12.

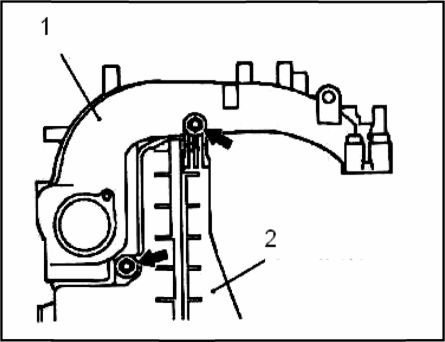

Надписи на рисунке: 1. Впускной газовый коллектор. 2. Амортизатор камеры постоянного давления.

Важнейшие моменты монтажа:

(1). Установка кольцевого уплотнения.

Установить кольцевое уплотнение таким образом, чтобы оно полностью улеглось в канавку впускного патрубка, смочить водой наружную поверхность кольцевого уплотнения или внутреннюю монтажную поверхность, после чего соединить патрубок (см. рисунок 7-13).

Рисунок 7-13.

Надписи на рисунке: 1. Картер блока цилиндров. 2. Кольцевое уплотнение. 3. Впускной патрубок водяного насоса.

Внимание:

Не наносить консистентную смазку или моторное масло на поверхность кольцевого уплотнения.__

(2) . Установка корпуса термостата в сборе.

1. С помощью скребка или кордощетки удалить все посторонние предметы, налипшие на поверхности прокладки.

2. Равномерно нанести полусухой герметик на монтажную поверхность термостата. Марка герметика: LT5699.

3. Установить термостат до высыхания герметика (примерно в течение 15 минут).

(3) . Соединение верхнего и нижнего шлангов радиатора.

1. Надеть впускной и выпускной шланг на ободок впускного и выпускного штуцера.

2. Совместить монтажные метки на впускном и выпускном шланге с метками на крепежных хомутах.
