9. Поршни и шатуны.
(1). Поршневые кольца.
1). Измерить боковой зазор. Если измеренная величина превышает предельно допустимое эксплуатационное значение, необходимо заменить поршневые кольца, поршень, или все детали одновременно (см. рисунок 4-90).
Стандартное значение:
Первое газовое кольцо: 0,03...0,07 мм.
Второе газовое кольцо: 0,02.. .0,06 мм.
Предельно допустимое эксплуатационное значение: 0,1 мм.

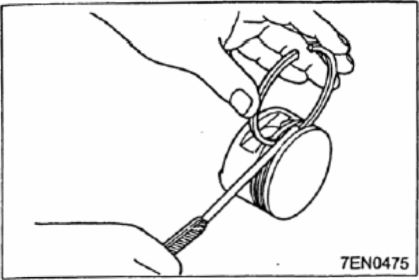

Рисунок 4-90.
2). Вставить поршневое кольцо в отверстие цилиндра, протолкнуть его с помощью поршня. При этом верхняя поверхность поршня должна соприкасаться с поверхностью поршневого кольца, а плоскость кольца должна образовывать угол 90° с поверхностью стенки цилиндра. Затем измерить величину разъема поршневого кольца с помощью шаблона для измерения зазоров. Если величина зазора слишком большая, необходимо заменить поршневое кольцо (см. рисунок 4-91).
Стандартное значение:
Первое газовое кольцо: 0,20...0,35 мм.
Второе газовое кольцо: 0,35...0,50 мм.
Маслосъемное кольцо поршня двигателя серии DA471Q: 0,20...0,50 мм.
Маслосъемное кольцо поршня двигателя серии DA476Q: 0,10. .0,40 мм.
Предельно допустимое эксплуатационное значение:
Первое газовое кольцо: 0,8 мм.
Второе газовое кольцо: 0,8 мм.
Маслосъемное кольцо поршня для двигателей серии DA471Q и DA476Q: 1,0 мм.

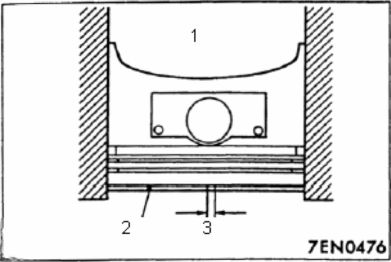

Рисунок 4-91.
Надписи на рисунке: 1. Вставить вместе с поршнем. 2. Поршневое кольцо. 3. Величина разъема кольца.
(2). Зазор подшипника шатуна (способ измерения с помощью пластикового шаблона).
1) . Полностью очистить поверхность шейки кривошипа шатуна и подшипника шатуна от моторного масла.
2) . Установить на шейке кривошипа пластиковый шаблон, длина которого должна соответствовать ширине подшипника. Пластиковый шаблон должен быть расположен по центру шейки кривошипа, параллельно ее осевой линии.
3) . Аккуратно установить крышку шатуна в ее монтажное положение, закрутить болты до момента затяжки, регламентированного спецификацией.
4) . Открутить болты крышки шатуна, аккуратно снять крышку.
5) . Измерить ширину сжатой части пластикового шаблона в самом широком месте с помощью специальной линейки пластикового шаблона с разметкой (см. рисунок 4-92).
Стандартное значение: 0,02...0,04 мм.
Предельно допустимое эксплуатационное значение: 0,1 мм.

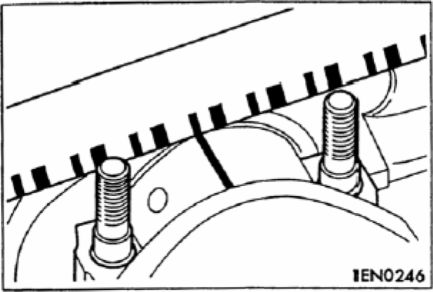

Рисунок 4-92.
