2.7.8. Замена и регулировка тяги воздушной заслонки карбюратора

ПОРЯДОК ВЫПОЛНЕНИЯ

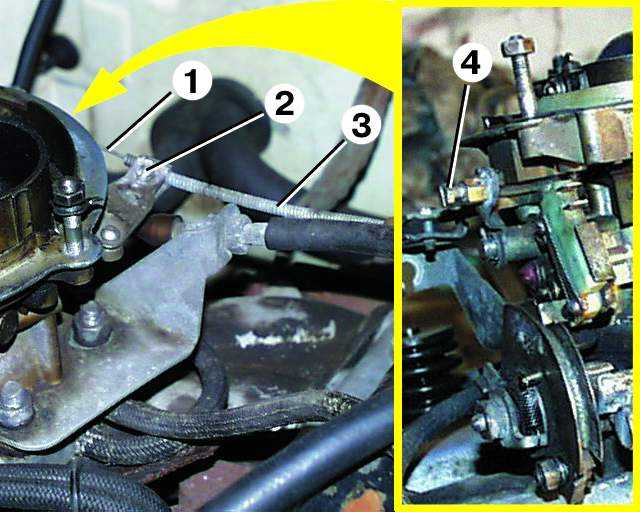

2.7.9 Замена и регулировка тяги воздушной заслонки карбюратора ГАЗ 3110

1. Отвернуть винт 4 и вынуть тягу 1 из рычага привода воздушной заслонки. Отвернуть винт 2 и вынуть оболочку 3 тяги из кронштейна на карбюраторе.

2. Не снимая оболочку, вытянуть из нее тягу за ручку в салон автомобиля. Для замены оболочки тяги необходимо отвернуть гайку на кронштейне под рулевой колонкой и вытянуть оболочку тяги в салон.

3. Вставить новую тягу в оболочку со стороны салона и закрепить винтом на рычаге привода воздушной заслонки. Если снималась оболочка, нужно вначале установить оболочку тяги со стороны салона и закрепить гайкой на кронштейне, затем вставить в нее тягу.

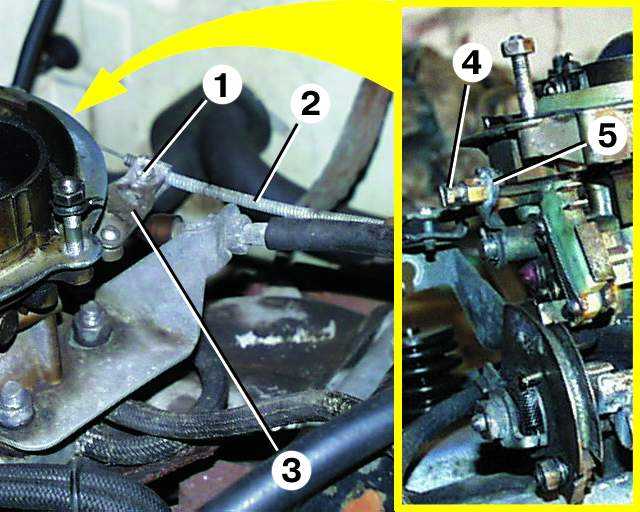

2.7.9 Замена и регулировка тяги воздушной заслонки карбюратора ГАЗ 3110

4. Отрегулировать тягу воздушной заслонки. Для этого нажать до упора на ручку тяги, расположенную под рулевой колонкой. Ослабить затяжку винта 4 и полностью открыть воздушную заслонку, повернув рычаг 5 привода заслонки. Затем затянуть винт 4. Вытянуть ручку тяги на себя до упора, воздушная заслонка должна полностью закрыться. Если этого не произошло, ослабить затяжку винта 1 и перемещением оболочки 2 тяги в кронштейне 3 добиться полного закрытия воздушной заслонки. Еще раз проверить открытие и закрытие воздушной заслонки, перемещая ручку тяги от упора до упора.
