2.7. Система питания двигателей ЗМЗ-402 и ЗМЗ-4021
| ОБЩИЕ СВЕДЕНИЯ |

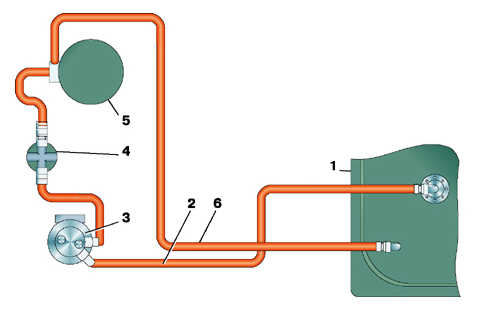

Схема системы питания двигателей ЗМЗ–402 и ЗМЗ–4021
 |
1 — топливный бак; |
Система питания состоит из топливного бака 1, установленного под полом багажного отделения и соединенного с топливным насосом 3 топливопроводом 2, состоящим из латунных трубок и резиновых шлангов, стянутых хомутами. Между установленным на двигателе топливным насосом диафрагменного типа с механическим приводом и карбюратором 5 смонтирован фильтр 4 тонкой очистки топлива. Карбюратор в свою очередь соединен с топливным баком сливным топливопроводом 6, по которому в бак возвращаются излишки топлива, подаваемого насосом. Кроме того, на топливном баке расположена система отвода паров топлива, состоящая из резиновой пароотводной трубки и установленного на ней клапана. В нижней части топливного бака имеется сливная пробка для слива отстоя.
