ГA3-3307. Поршневые кольца двигателя
Поршневые кольца устанавливаются по три на каждом
поршне: два компрессионных и одно маслосъемное.
Компрессионные кольца устанавливают так, чтобы выточка, при ее наличии,
на внутренней поверхности колец была обращена вверх, как указано на рис.
8. При установке компрессионных колец на поршень стыки колец должны быть
смещены на 180° друг относительно друга.
Маслосъемные кольца состоят:
— четырехэлементное — из двух плоских стальных хромированных дисков и
двух расширителей (осевого и радиального);
— трехэлементное — из двух плоских стальных хромированных дисков и
одного двухфункционального расширителя.
При установке поршня в блок двигателя плоские кольцевые диски 2 нужно
устанавливать так, чтобы их замки были расположены под углом 180° один к
другому и под углом 90° к замкам компрессионных колец. При этом замки
осевого расширителя 3 и радиального расширителя 4 должны быть
расположены под углом 90° к замкам плоских дисков. Замок
двухфункционального расширителя должен быть расположен под углом 45° к
замку одного из плоских дисков.

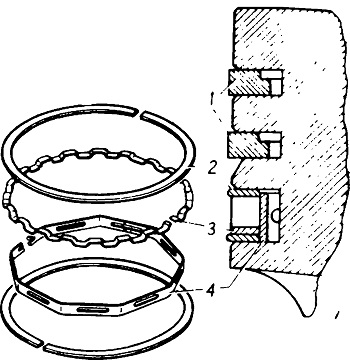

Рис. 8. Установка колец на поршне:
1—компрессионные кольца; 2—кольцевой диск маслосъемного кольца;
3—осевой расширитель; 4—радиальный расширитель
