ГA3-3307. КРИВОШИПНО-ШАТУННЫЙ МЕХАНИЗМ
В блок цилиндров устанавливаются гильзы из износостойкого
чугуна. Гильзы прижимаются к блоку головками.
Уплотнение в верхней части осуществляется с помощью сталеасбестовых
прокладок, а в нижней — медными кольцевыми прокладками, установленными
между блоком и гильзой. Прокладки имеют круглые водяные протоки.
Порядок нумерации цилиндров указан на рис. 6.
Головки блока цилиндров имеют высокотурбулентные камеры сгорания и
винтовые впускные каналы, а также вставные седла и направляющие втулки
клапанов. Маркировка головок 53-11-1003010-10 нанесена на головку под
клапанной крышкой. Каждая из головок крепится к блоку с помощью
восемнадцати шпилек. Подтяжку делать на холодном двигателе в порядке,
указанном на рис. 7.
Перед подтяжкой отвернуть гайки стоек оси коромысел и, приподняв стойки
вместе с осью, обеспечить доступ к гайкам крепления головки. После
подтяжки гаек головок цилиндров вновь затянуть отвернутые гайки. После
этого необходимо отрегулировать зазор между клапанами и коромыслами.
Гайки шпилек крепления головок подтягивать в течение первых трех ТО-1, а
в дальнейшем эту операцию выполнять через ТО-2.
Подтяжка гаек впускной трубы так же, как и установка ее на место после
разборки, должна производиться со всей внимательностью во избежание течи
воды в масло.
Перед установкой следует проверить состояние сопрягаемых плоскостей
впускной трубы, головок и блока, а также прокладок. Гайки нужно
подтянуть так, чтобы слегка прижать прокладки. Далее необходимо затянуть
грузовые гайки.
После затяжки грузовых гаек необходимо затянуть гайки крепления впускной
трубы попеременно с левой и правой стороны, начиная от грузовых гаек.
Поршни на боковой поверхности имеют надпись ПЕРЕД. Этого указания надо
строго придерживаться при установке их в блок.
Поршневые пальцы. Для запрессовки пальца в поршень последний надо
нагреть в горячей воде или масле до температуры 70—80 °С. Запрессовка
без нагрева может привести к задирам.

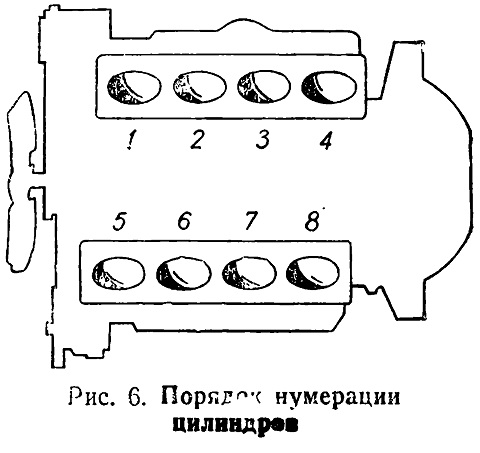

Рис. 6

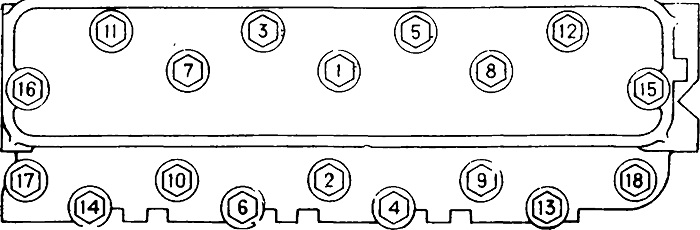

Рис. 7. Порядок затяжки гаек головки цилиндров
