ГАЗ-52-04. Водяной насос
Водяной насос центробежного типа (рис. 7). Для
уплотнения насоса служит самоподтягивающийся сальник с пружиной.
Подтекание воды через контрольное отверстие 12 указывает на
неисправность сальника. В этом случае следует насос отремонтировать. Для
смены деталей сальника крыльчатку насоса снимите, предварительно
отвернув болт 1. Не допускается заглушать контрольное отверстие 12, так
как в этом случае вода, просачиваю-щаяся из насоса, попадает в
подшипники 6 и 8 и портит их.
Смазку подшипников производите через масленку 5 до тех пор, пока она "не
покажется из контрольного отверстия 7. Избыток смазки удаляйте, так как
она разрушает ремень вентилятора.

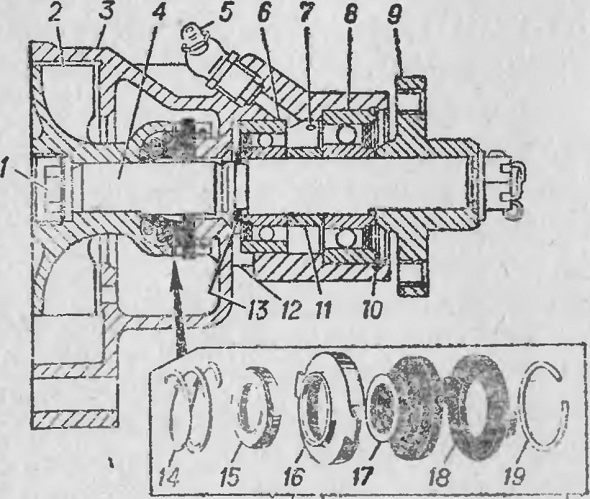

Рис. 7. Водяной насос:
1—болт; 2 — крыльчатка; 3— корпус; 4—валик; 5—пресс-масленка;
6—внутренний (малый) шариковый подшипник;
7—контрольное отверстие выхода смазки из корпуса; 8—наружный (большой)
шариковый подшипник; 9—ступица вентилятора; 10 — запорное кольцо
подшипника; 11 — распорная втулка; 12—контрольное отверстие для выхода
воды при течи сальника; 13 — запорное кольцо подшипника; 14—пружина; 15
и 16—обоймы сальника; 17—манжета сальника; 18—текстолитовая шайба; 19—
запорное кольцо сальника
