Разборка топливного насоса автомобиля ГАЗ-53-12

Ремонт системы питания двигателя автомобиля ГАЗ-53-12

Разборка топливного насоса автомобиля ГАЗ-53-12

Отвертывают два винта 11 (см. рис. 22) крепления крышки и осторожно снимают крышку, резиновую уплотняющую прокладку 13 и сетчатый фильтр насоса 10.

Отвертывают восемь винтов крепления головки насоса 8 к корпусу 22 и осторожно снимают головку и освобождают диафрагму 6.

При необходимости выпрессовывают из головки насоса две обоймы всасывающих клапанов и одну нагнетательного; снимают с каждой обоймы резиновый клапан, шайбу клапана и пружину.

Не рекомендуется вывертывать без необходимости из насоса топливоподводящий и отводящий штуцера.

Снимают с рычага 19 пружину 18. Вывертывают из корпуса две резьбовые заглушки и вынимают ось рычага привода насоса, вынимают рычаг 19 привода насоса, поджимая пальцем руки тягу диафрагмы вниз.

Вынимают диафрагму вместе с тягой, пружиной н уплотнением тяги из корпуса насоса.

Разбирают диафрагму: отвертывают гайку тяги, снимают верхнюю чашку и лепестки диафрагмы, нижнюю чашку, уплотняющую шайбу, пружину, стальное защитное кольцо и уплотнитель тяги.

Гайку отвертывают осторожно, так как сжатая пружина диафрагмы, освобождаясь, может разбросать детали из насоса. Вынимают из рычага втулку оси.

Вынимают осторожно валик рычага ручной подкачки вместе с уплотнительным резиновым кольцом, освободив пружину рычага.

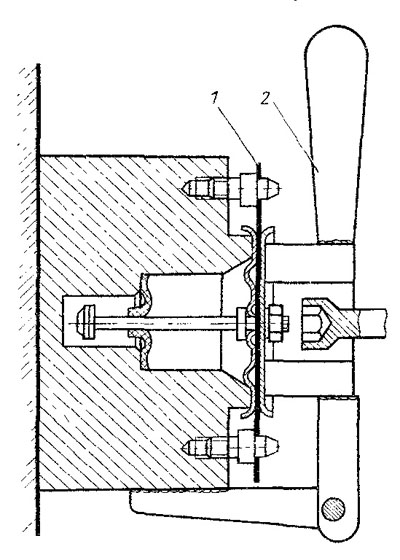

Рис. 87. Приспособление для сборки диафрагмы:
1 — диафрагма; 2 — приспособление
