Item 1

Audio control switch (if equipped)

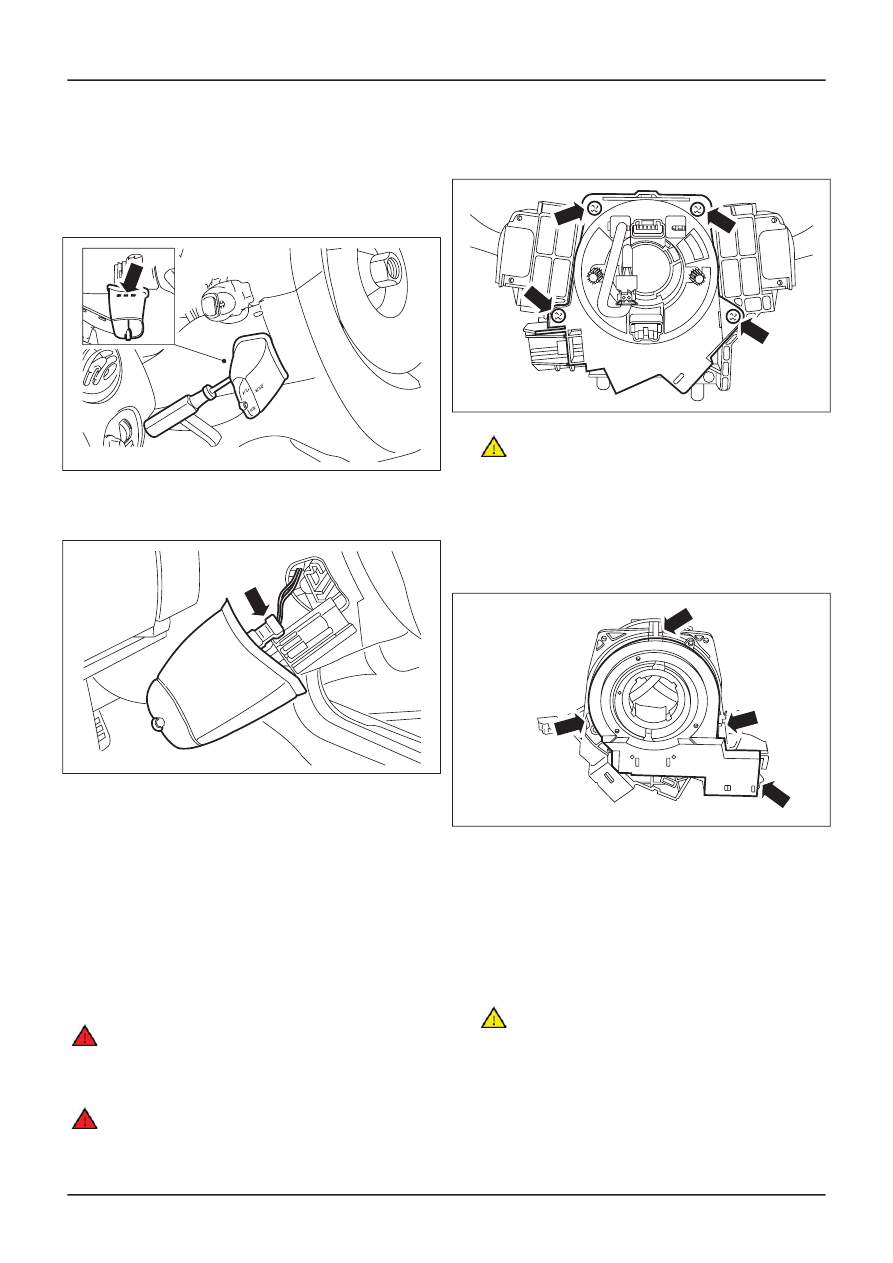

1. Detach the audio control switch from the

steering column lower shroud.

• Using a thin bladed screwdriver, release the

locking tang.

TIE40358

2. Remove the audio control switch.

• Disconnect the electrical connector.

TIE40359

Item 2

Steering column lower shroud

1. Release the steering column locking lever

to aid the removal of the steering column
lower shroud.

Item 5

Clockspring

1. Remove the clockspring.

E48264

2.

CAUTION: Make sure the clockspring to

steering wheel rotation sensor retaining clips
do not get damaged.

Remove the steering wheel rotation sensor
(if equipped).

• Release the locking tangs from the

clockspring.

TIE40360

Installation Details

Item 5

Clockspring

WARNINGS:

If installing a new clockspring, do not
remove the clockspring locking key at this
stage. Failure to follow this instruction may
result in personal injury.

If installing the original clockspring, do not
remove the tape securing the clockspring

at this stage. Failure to follow this
instruction may result in personal injury.

1.

CAUTION: Make sure the clockspring to

steering wheel rotation sensor retaining clips
do not get damaged.

Install the steering wheel rotation sensor (if
equipped).

1. Align the steering wheel rotation sensor

locating tangs to the clockspring.

G391268en

501-20B-

144

Supplemental Restraint System

501-20B-

144

REMOVAL AND INSTALLATION

2. Make sure the retaining clips lock into

position on the steering wheel rotation
sensor.

TIE40361

2

1

2

1

2.

CAUTION: Make sure the road wheels are

in the straight ahead position.

NOTE: Make sure the turn signal lamp switch is in
the off position.

Install the clockspring.

3. WARNINGS:

If there is a break between installing the

clockspring and installing the steering wheel,
or the vehicle is left unattended by the
technician, the centralizing procedure MUST
be carried out.

Incorrect centralization may result in

premature component failure. If in doubt
when centralizing the clockspring, repeat the
centralizing procedure. Failure to follow this
instruction may result in personal injury.

CAUTIONS:

The clockspring must not be rotated more
than three turns in a clockwise direction
after the clockspring has been centralized.

Make sure the road wheels are in the
straight ahead position.

When carrying out the clockspring
centralizing procedure, the first turns must
be in the couterclockwise direction.

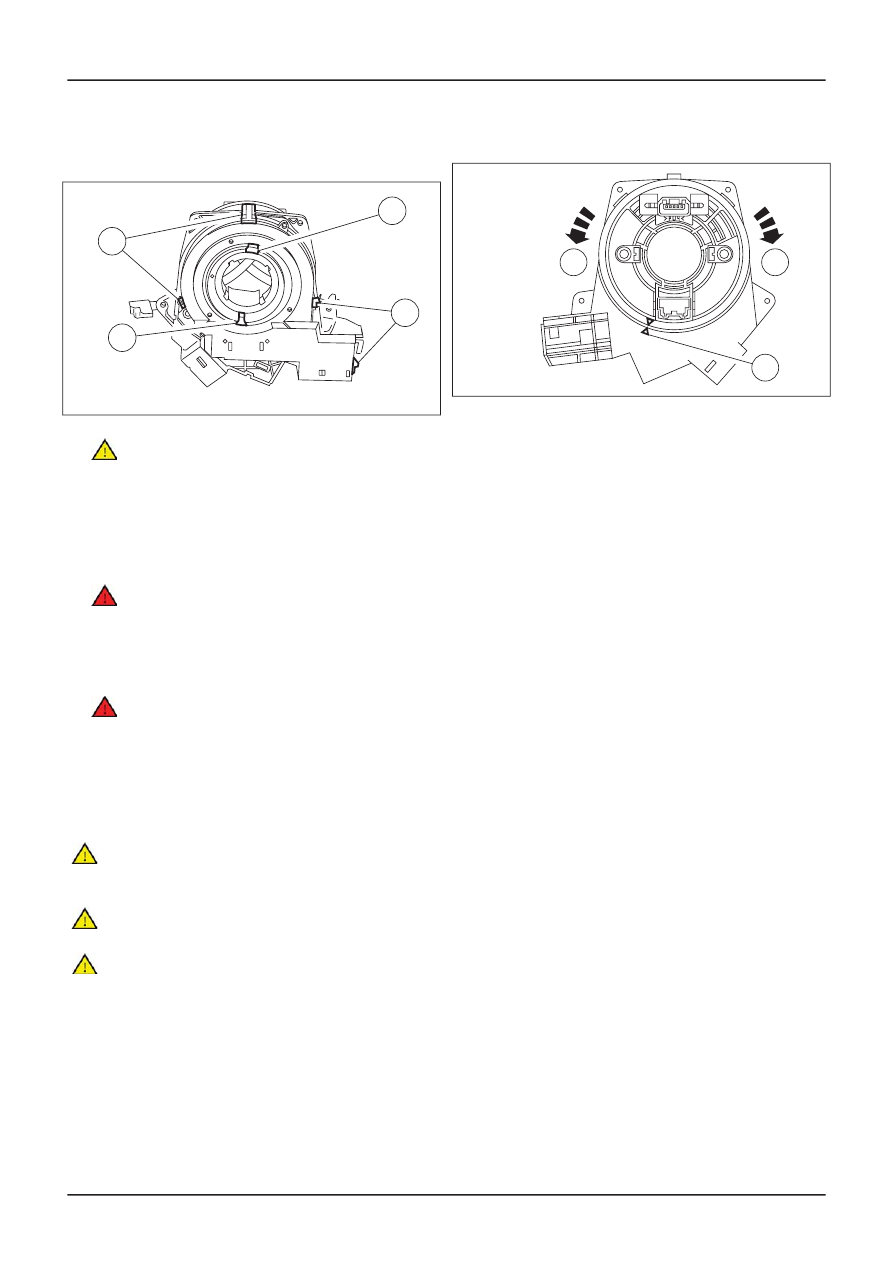

Centralize the clockspring.

1. Turn the clockspring in a counterclockwise

direction until a resistance is felt.

2. Turn the clockspring in a clockwise direction,

until the arrow marked on the rotor of the
clockspring aligns with the raised ‘V’ section
on the outer cover of the clockspring at
approximately the 195 degrees position.

3. Turn the clockspring in a clockwise direction

three turns.

TIE40325

3

1

2

G391268en

501-20B-

145

Supplemental Restraint System

501-20B-

145

REMOVAL AND INSTALLATION

Rollover Protection Unit

Removal

WARNINGS:

The supplemental restraint system (SRS)
is active for a certain length of time after
the power supply has been disconnected.
Wait for a minimum of 3 minutes before
disconnecting or removing any SRS
components.

Wear safety goggles.

Do not probe supplemental restraint
system (SRS) electrical connectors.

NOTE: Removal steps in this procedure may
contain installation details.

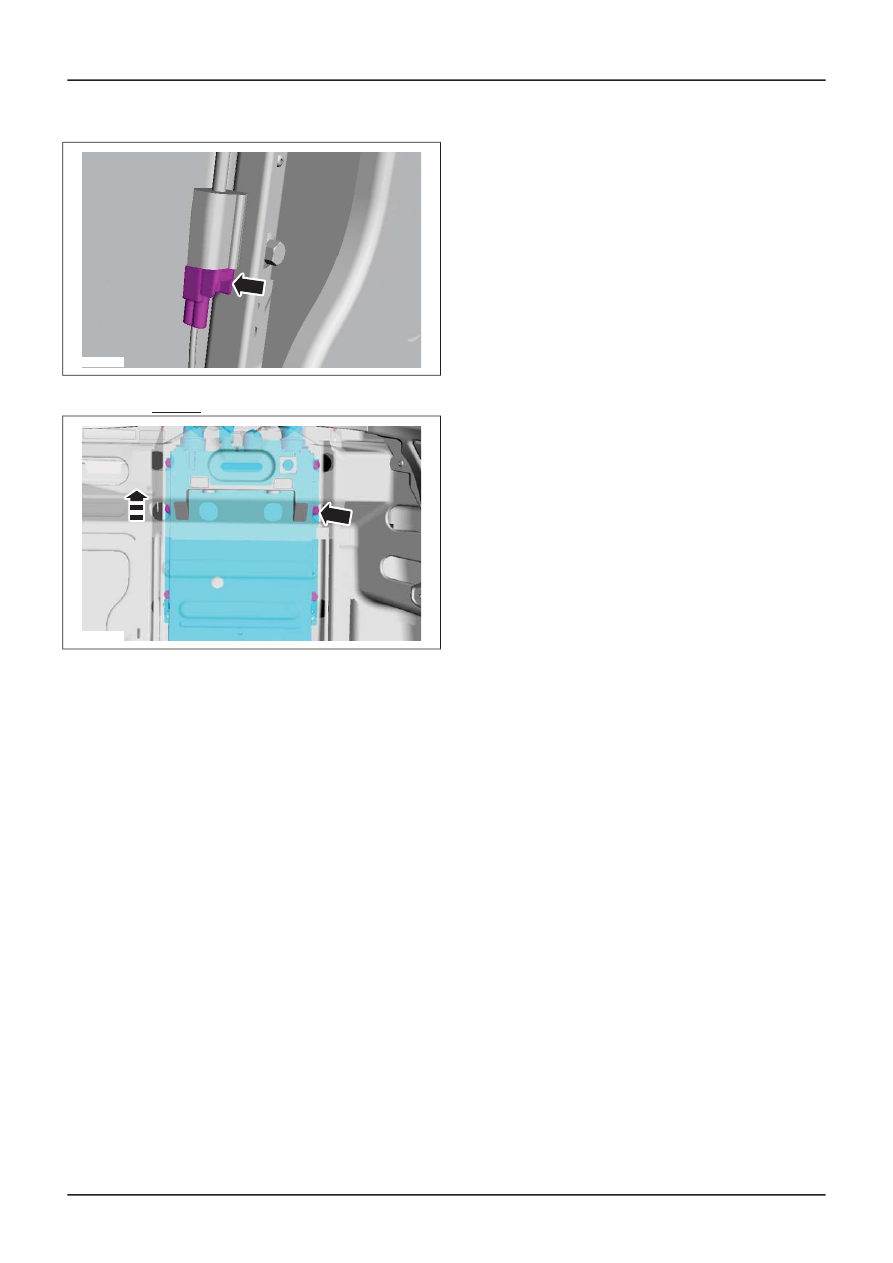

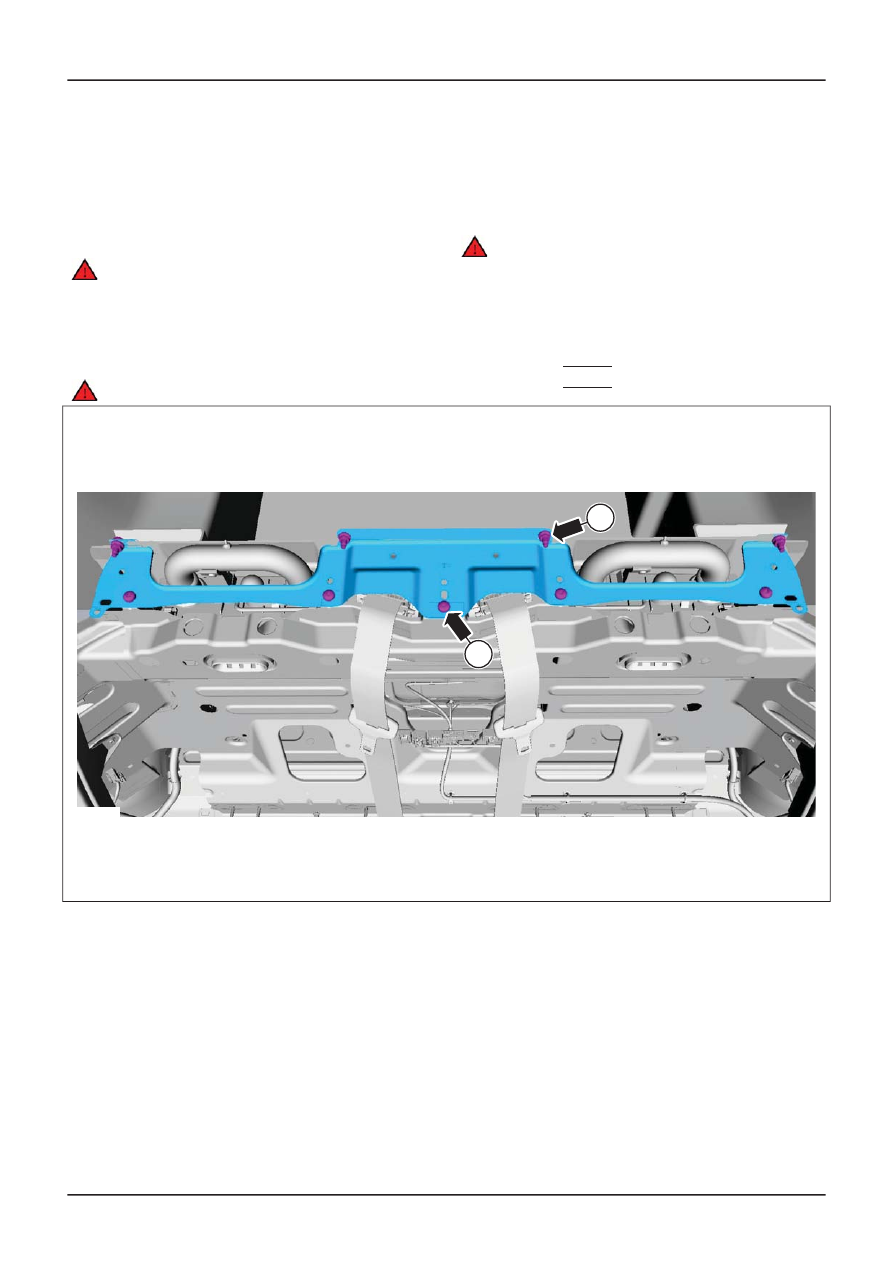

1. Remove both rear quarter trim panels.
2.

Torque: 25 Nm

1.
2. Torque: 25 Nm

E75814

x5

2

x4

1

G840899en

501-20B-

146

Supplemental Restraint System

501-20B-

146

REMOVAL AND INSTALLATION

3.

E75815

4. Torque: 25 Nm

E75816

x6

Installation

1. To install, reverse the removal procedure.

G840899en

501-20B-

147

Supplemental Restraint System

501-20B-

147

REMOVAL AND INSTALLATION

Passenger Air Bag Deactivation (PAD) Switch

WARNINGS:

To avoid accidental deployment, the
restraints control module backup power
supply must be depleted. Wait at least one
minute after disconnecting the battery
ground cable(s) before commencing any
repair or adjustment to the supplemental
restraint system (SRS), or any
component(s) adjacent to the SRS sensors.
Failure to follow these instructions may
result in personal injury.

To minimize the possibility of premature
deployment, do not use radio key code
savers when working on the supplemental

restraint system. Failure to follow this
instruction may result in personal injury.

Never probe the electrical connectors of
air bag modules or any other supplemental
restraint system component. Failure to
follow this instruction may result in
personal injury.

1. Disconnect the battery ground cable.

Mounting and Cables, General Procedures).

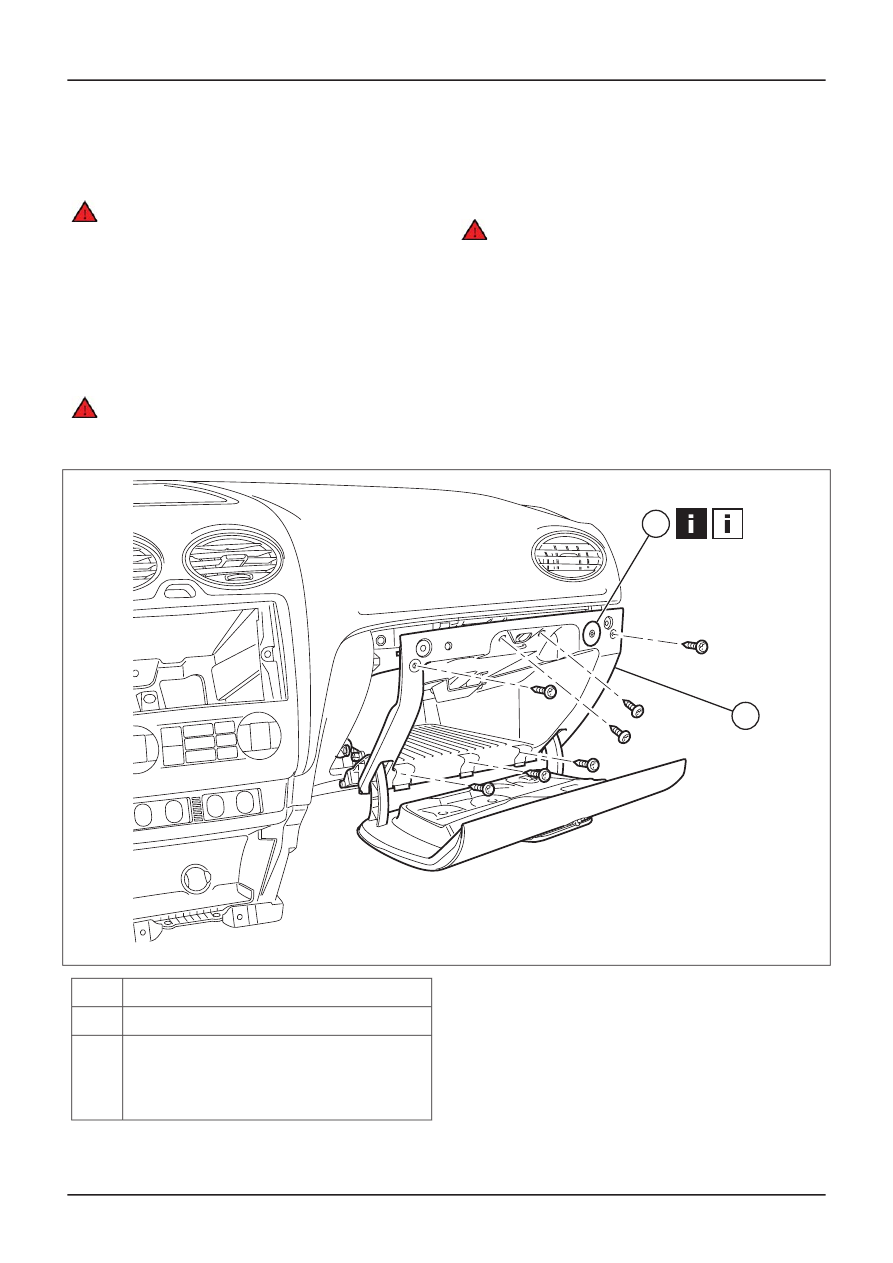

2. Remove the components in the order

indicated in the following illustration(s) and
table(s).

E50685

1

2

Description

Item

Glove compartment

1

Passenger air bag deactivation (PAD)
switch

2

All vehicles

3. To install, reverse the removal procedure.

Vehicles with global closing

4. Initialize the door window motors.

G406264en

501-20B-

148

Supplemental Restraint System

501-20B-

148

REMOVAL AND INSTALLATION

Disconnect and Connect

(414-01 Battery,

For additional information, refer to:

Battery

See Removal Detail

Window Motor Initialization

(501-11 Glass,

For additional information, refer to:

Door

See Installation Detail

Frames and Mechanisms, General

Procedures).

Removal Details

Item 2

Passenger air bag deactivation (PAD)

switch

1. Remove the PAD switch.

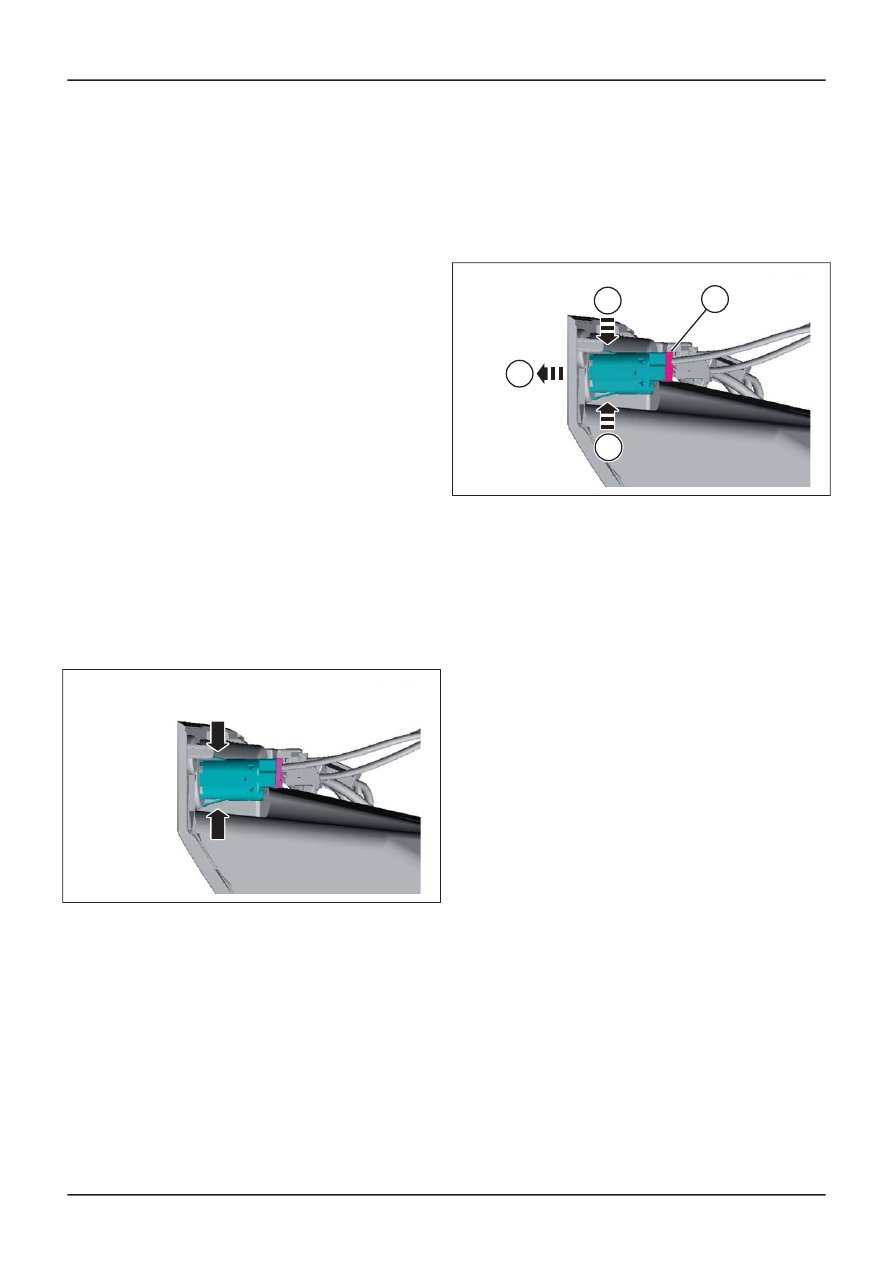

1. Disconnect the PAD switch electrical

connector.

2. Depress the PAD switch locking tangs.

3. Pull the PAD switch out of the glove

compartment.

E50856

1

2

2

3

Installation Details

Item 2

Passenger air bag deactivation (PAD)

switch

1. Make sure that the PAD switch locking tangs

are fully engaged in the glove compartment.

E56107

G406264en

501-20B-

149

Supplemental Restraint System

501-20B-

149

REMOVAL AND INSTALLATION
