Ford Focus RS (2011 year). Manual - part 19





Torque Specifications

lb-in

lb-ft

Nm

Item

89

-

10

Exterior mirror retaining bolt

G167552en

501-09-

2

Rear View Mirrors

501-09-

2

SPECIFICATIONS

Rear View Mirrors

Auto-dimming Interior Mirror

When the ignition is switched on the auto-dimming
interior mirror will darken automatically depending
on the amount of light shining into the vehicle
through the rear window glass. The auto-dimming
feature will turn off when reverse gear is selected.

The auto-dimming feature on the interior rear view
mirror will not operate correctly if light through the
rear window glass is obstructed.

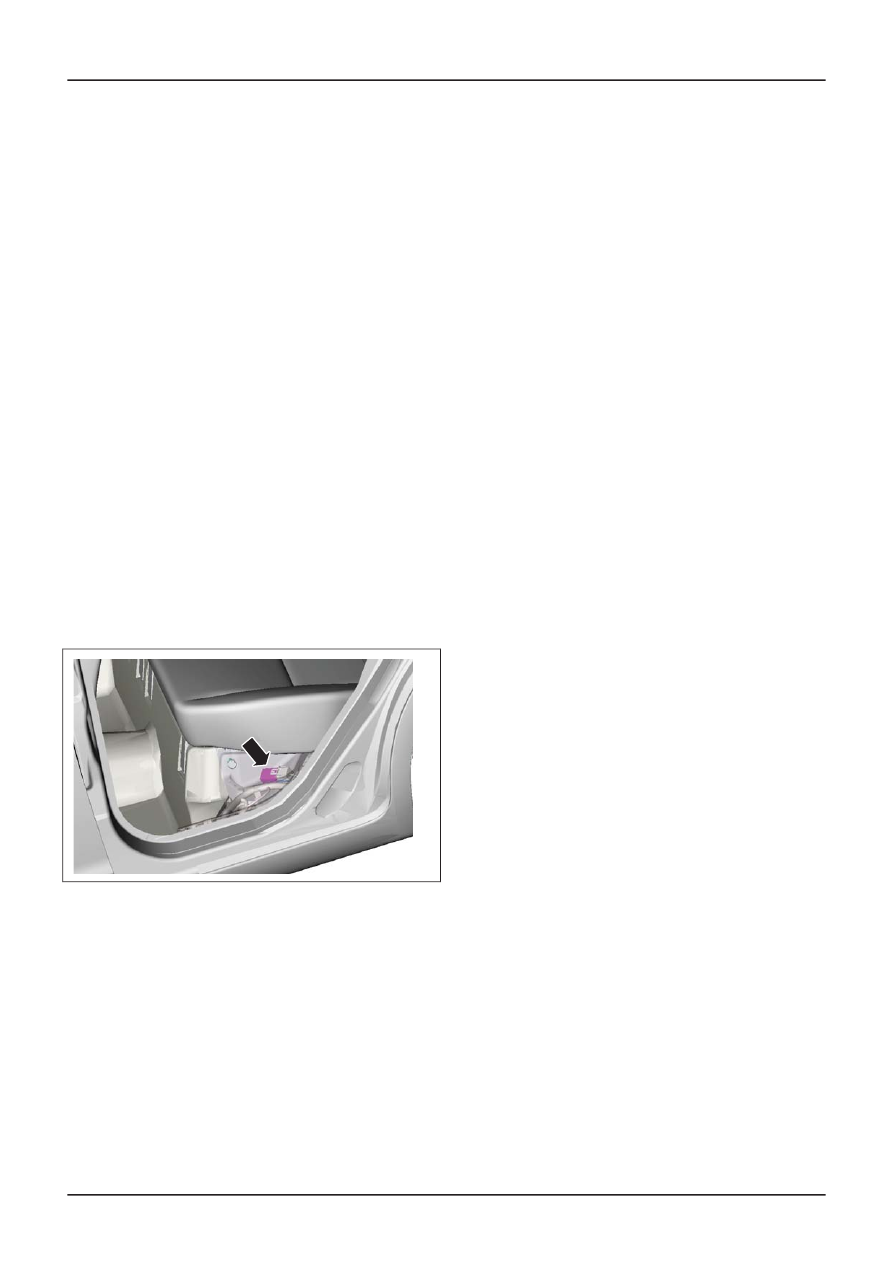

Exterior Mirror Foldback Relay

NOTE: On left-hand drive vehicles, the exterior
mirror foldback relay is positioned on the left–hand
side of the vehicle under the rear seat cushion. On
right-hand drive vehicles, the exterior mirror
foldback relay is positioned on the right–hand side
of the vehicle under the rear seat cushion.

To gain access to the exterior mirror foldback relay,
the C-pillar lower trim panel and the rear scuff plate
trim panel must be removed to allow the carpet to
be detached from the floor panel.

E54291

G424534en

501-09-

3

Rear View Mirrors

501-09-

3

DESCRIPTION AND OPERATION

Rear View Mirrors — Vehicles Without: Global Closing

Refer to Wiring Diagrams

Section 501-09, for

schematic and connector information.

Inspection and Verification

1. Verify the customer concern.

2. Visually inspect for obvious signs of mechanical

or electrical damage.

Visual Inspection Chart

Electrical

Mechanical

• Fuse(s)

• Relay

• Electrical

connector(s)

• Exterior mirror

control switch

• Heated rear window

control switch

• Exterior mirror(s)

• Auto-dimming

interior mirror

3. If an obvious cause for an observed or reported

concern is found, correct the cause (if possible)
before proceeding to the next step.

4. If the cause is not visually evident, verify the

symptom and refer to the Symptom Chart.

Symptom Chart

Symptom Chart

Action

Possible Sources

Symptom

• CARRY OUT the Exterior

Mirror Control Switch
Component Test.

REFER to the

Wiring Diagrams.

• Exterior mirror control switch.

• The exterior mirrors are inoper-

ative

•

GO to Pinpoint Test A.

• Circuit(s).

• CARRY OUT the Exterior

Mirror Control Switch
Component Test.

REFER to the

Wiring Diagrams.

• Exterior mirror control switch.

• A single exterior mirror is inop-

erative

•

GO to Pinpoint Test B.

• Exterior mirror motor(s).
• Circuit(s).

• CARRY OUT the Exterior

Mirror Control

Switch

Component Test.

REFER to the

Wiring Diagrams.

• Exterior mirror control switch.

• A single exterior mirror does

not function with switch logic

•

GO to Pinpoint Test C.

• Exterior mirror motor(s).
• Circuit(s).

• CARRY OUT the Heated Rear

Window Control Switch
Component Test.

REFER to the

Wiring Diagrams.

• Heated rear window control

switch.

• The heated exterior mirror is

inoperative

•

GO to Pinpoint Test D.

• Relay.
• Heated mirror element(s).
• Circuit(s).

G167553en

501-09-

4

Rear View Mirrors

501-09-

4

DIAGNOSIS AND TESTING

Action

Possible Sources

Symptom

•

GO to Pinpoint Test E.

• Auto-dimming interior mirror.
• Circuit(s).

• The auto-dimming interior

mirror does not operate
correctly

Pinpoint Tests

PINPOINT TEST A : THE EXTERIOR MIRRORS ARE INOPERATIVE

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

NOTE: Use a digital multimeter for all electrical measurements.

A1: CHECK THE INTERIOR LAMP DELAY FUNCTION

1 CHECK the interior lamp delay function.

• Does the interior lamp delay function operate

correctly?

ൺ

Yes

GO to A2.

ൺ

No

CHECK the battery saver relay operation.

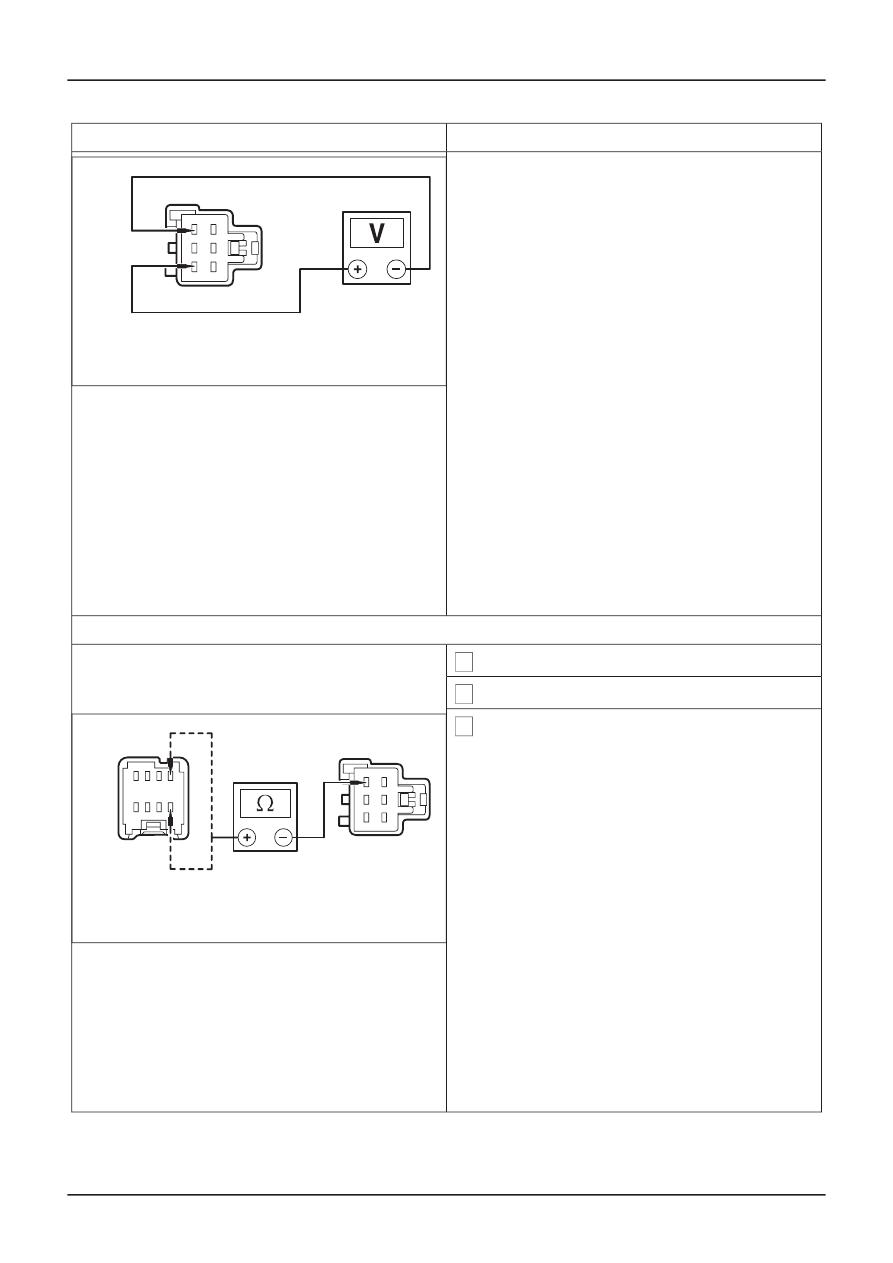

A2: CHECK THE VOLTAGE TO THE EXTERIOR MIRROR CONTROL SWITCH CIRCUIT

1 Disconnect Exterior Mirror Control Switch C741.

2 Ignition switch in position II.

3 Measure the voltage between the exterior mirror

control switch C741 pin 1, circuit 29-AD12
(OG/YE), harness side and ground.

• Is the voltage greater than 10 volts?

ൺ

Yes

TIE0037297

GO to A3.

ൺ

No

REPAIR circuit 29-AD12 (OG/YE). TEST the
system for normal operation.

A3: CHECK THE EXTERIOR MIRROR CONTROL SWITCH GROUND CIRCUIT FOR CONTINUITY

NOTE: The circuit number changes at soldered joint S197.

NOTE: The exterior mirror control switch and the driver side exterior window control switch have a
common ground circuit.

1 Ignition switch in position 0.

G167553en

501-09-

5

Rear View Mirrors

501-09-

5

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

2 Disconnect Driver Side Exterior Window Control

Switch C488.

3 Measure the resistance between the driver side

exterior mirror control switch C488 pin 1, circuit
31-AJ7 (BK), harness side and ground.

• Is the resistance less than 5 ohms?

ൺ

Yes

TIE0023402

VERIFY the customer concern.

ൺ

No

REPAIR circuit 31-AJ7 (BK). TEST the system
for normal operation.

PINPOINT TEST B : A SINGLE EXTERIOR MIRROR IS INOPERATIVE

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

NOTE: Use a digital multimeter for all electrical measurements.

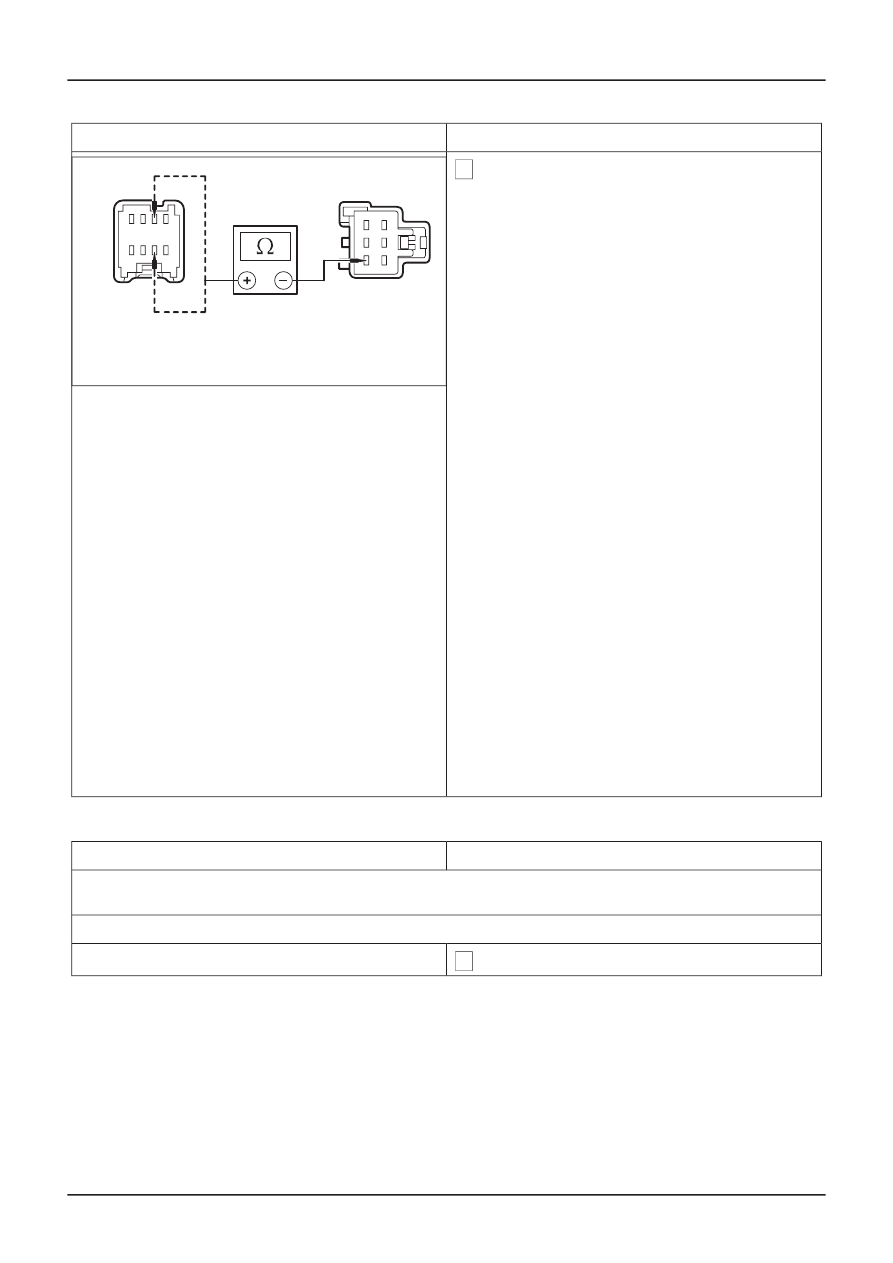

B1: CHECK FOR CONTINUITY BETWEEN THE EXTERIOR MIRROR CONTROL SWITCH AND THE
INOPERATIVE EXTERIOR MIRROR

1 Disconnect Exterior Mirror Control Switch C741.

2 Disconnect Inoperative Exterior Mirror C808 or

C822.

G167553en

501-09-

6

Rear View Mirrors

501-09-

6

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

3 Measure the resistance between the:

Left-hand drive vehicles
• Exterior mirror control switch C741 pin 7, circuit

32-AD6 (WH), harness side and the driver side
exterior mirror C808 pin 3, circuit 32-AD6 (WH),
harness side.

• Exterior mirror control switch C741 pin 3, circuit

32-AD9 (WH/GN), harness side and the
passenger side exterior mirror C822 pin 3, circuit
32-AD9 (WH/GN), harness side.

E0037298

Right-hand drive vehicles
• Exterior mirror control switch C741 pin 3, circuit

32-AD6C (WH), harness side and the driver side
exterior mirror C808 pin 3, circuit 32-AD6C (WH),
harness side.

• Exterior mirror control switch C741 pin 7, circuit

32-AD9C (WH/GN), harness side and the
passenger side exterior mirror C822 pin 3, circuit
32-AD9 (WH/GN), harness side.

• Is the resistance less than 5 ohms?

ൺ

Yes

INSTALL a new exterior mirror.

REFER to: Exterior Mirror

(501-09 Rear View

Mirrors, Removal and Installation).

TEST the system for normal operation.

ൺ

No

REPAIR circuit 32-AD6 (WH), or circuit 32-
AD6C (WH), or circuit 32-AD9 (WH/GN) or
circuit 32-AD9C (WH/GN). TEST the system
for normal operation.

PINPOINT TEST C : A SINGLE EXTERIOR MIRROR DOES NOT FUNCTION WITH SWITCH LOGIC

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

NOTE: Use a digital multimeter for all electrical measurements.

C1: CHECK THE EXTERIOR MIRROR FUNCTIONS WITH SWITCH LOGIC

1 Ignition switch in position II.

G167553en

501-09-

7

Rear View Mirrors

501-09-

7

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

2 Operate the exterior mirror control switch.

• Does the exterior mirror function with switch

logic?

ൺ

Yes

VERIFY the customer concern.

ൺ

No

Driver side exterior mirror UP/DOWN inoper-
ative -

GO to C2.
Driver side

exterior mirror LEFT/RIGHT inop-

erative -

GO to C5.

Passenger side exterior mirror UP/DOWN
inoperative -

GO to C8.

Passenger side exterior mirror LEFT/RIGHT
inoperative -

GO to C11.

C2: CHECK THE DRIVER SIDE EXTERIOR MIRROR UP/DOWN CIRCUIT

1 Ignition switch in position 0.

2 Disconnect Driver Side Exterior Mirror C808.

3 Ignition switch in position II.

4 Select the driver side exterior mirror. While

operating the exterior mirror control switch UP
and DOWN, measure the voltage between the:

G167553en

501-09-

8

Rear View Mirrors

501-09-

8

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

Left-hand drive vehicles
• Driver side exterior mirror C808 pin 1, circuit 34-

AD7 (BU/RD), harness side and the driver side
exterior mirror C808 pin 3, circuit 32-AD6 (WH),
harness side.

E55391

Right-hand drive vehicles
• Driver side exterior mirror C808 pin 1, circuit 34-

AD7C (BU/RD), harness side and the driver side
exterior mirror C808 pin 3, circuit 32-AD6C (WH),
harness side.

• Is the voltage greater than 10 volts when the

exterior mirror control switch is moved to the
UP position and is the polarity reversed when
moved to the DOWN position?

ൺ

Yes

INSTALL a new driver side exterior mirror.

REFER to: Exterior Mirror

(501-09 Rear View

Mirrors, Removal and Installation).

TEST the system for normal operation.

ൺ

No

GO to C3.

C3: CHECK CIRCUIT 34-AD7 (BU/RD) FOR CONTINUITY

1 Ignition switch in position 0.

2 Disconnect Exterior Mirror Control Switch C741.

3 Measure the resistance between the:

Left-hand drive vehicles
• Exterior mirror control switch C741 pin 8, circuit

34-AD7 (BU/RD), harness side and the driver
side exterior mirror C808 pin 1, circuit 34-AD7
(BU/RD), harness side.

E0037300

Right-hand drive vehicles
• Exterior mirror control switch C741 pin 4, circuit

34-AD7C (BU/RD), harness side and the driver
side exterior mirror C822 pin 1, circuit 34-AD7C
(BU/RD), harness side.

• Is the resistance less than 5 ohms?

ൺ

Yes

GO to C4.

ൺ

No

REPAIR circuit 34-AD7 (BU/RD) or circuit 34-
AD7C (BU/RD). TEST the system for normal
operation.

G167553en

501-09-

9

Rear View Mirrors

501-09-

9

DIAGNOSIS AND TESTING
