Ford Focus RS (2011 year). Manual - part 18

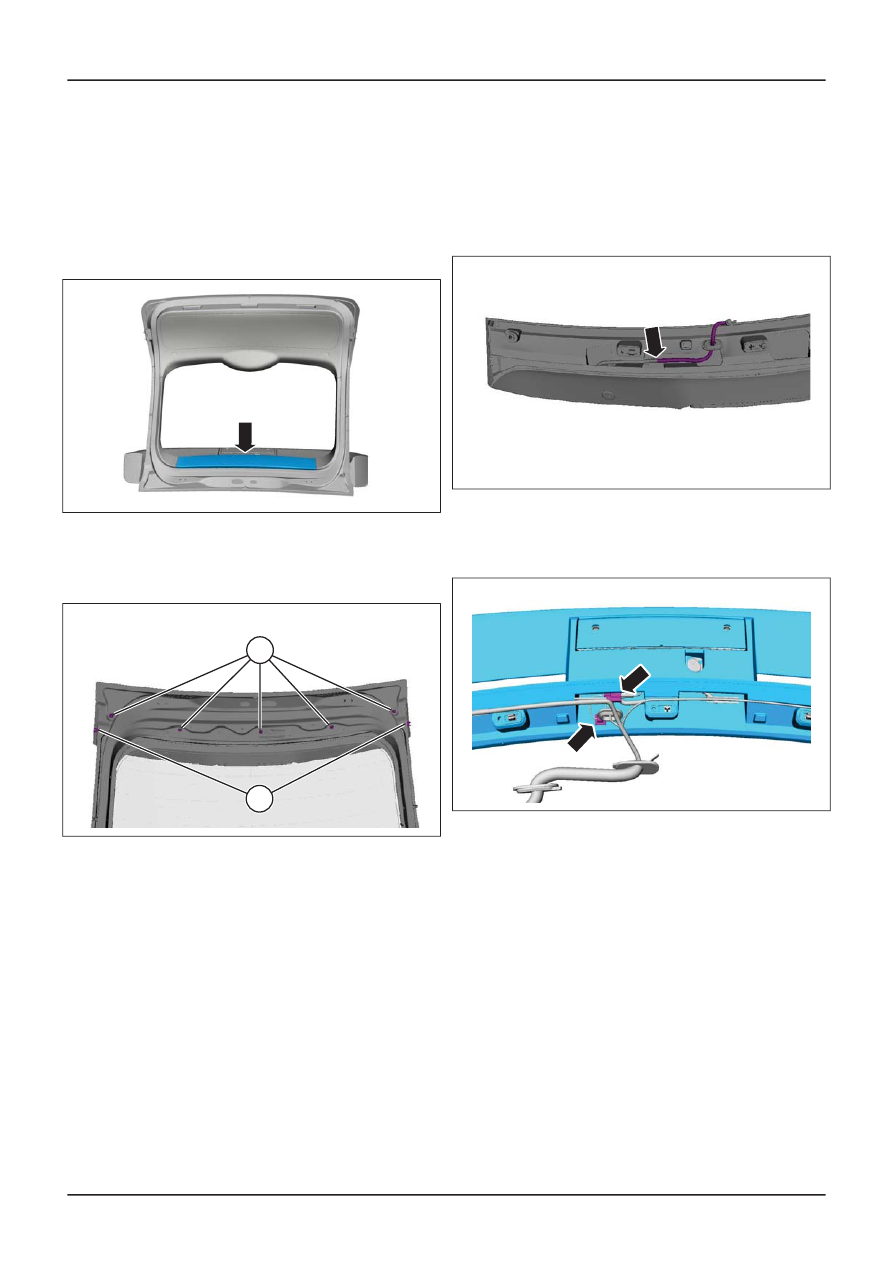

Rear Spoiler — 2.5L Duratec-ST (VI5)

Removal

1. Raise the liftgate.

2. Remove the liftgate upper trim panel.

E63547

3. Detach the rear spoiler from the liftgate.

1. Remove the rear spoiler retaining clips.
2. Remove the rear spoiler retaining screws.

E53956

2

1

4. Lower the liftgate.

5. Detach the liftgate glass washer nozzle hose

from the rear spoiler.

• Disconnect the liftgate glass washer nozzle

hose from the washer nozzle.

E53957

6. Remove the rear spoiler.

• Disconnect the high mounted stoplamp

electrical connector.

E64368

Installation

1. To Install, reverse the removal procedure.

G545205en

501-08-

2

Exterior Trim and Ornamentation

501-08-

2

REMOVAL AND INSTALLATION

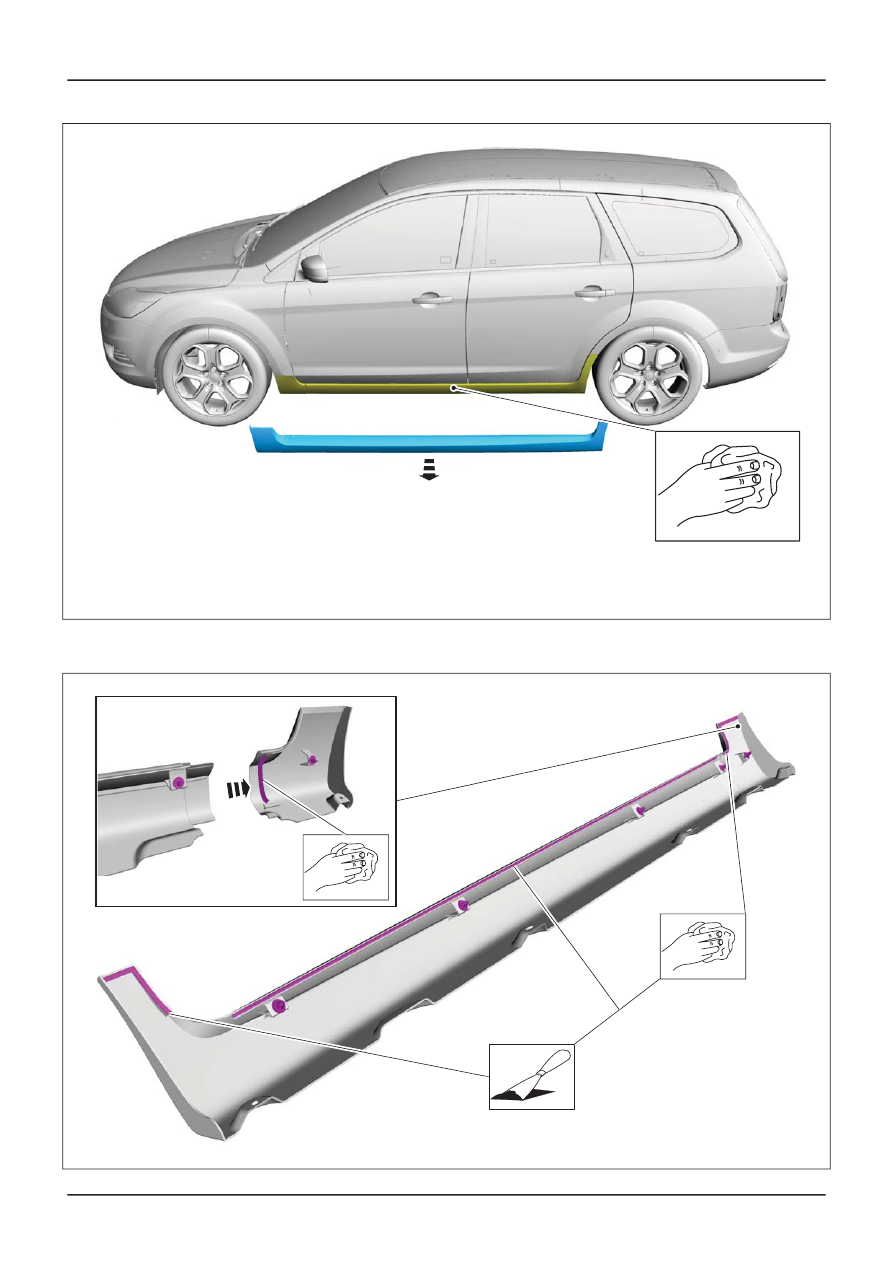

Rocker Panel Moulding

Removal

General Information, Description and
Operation).

- General Information, Specifications).

Description and Operation).

2.

E100047

3.

G1062619en

501-08-

3

Exterior Trim and Ornamentation

501-08-

3

REMOVAL AND INSTALLATION

Refer to: Specifications

(501-25 Body Repairs

1.

Refer to: Health and Safety Precautions

(100-00

Refer to: Lifting

(100-02 Jacking and Lifting,

E100015

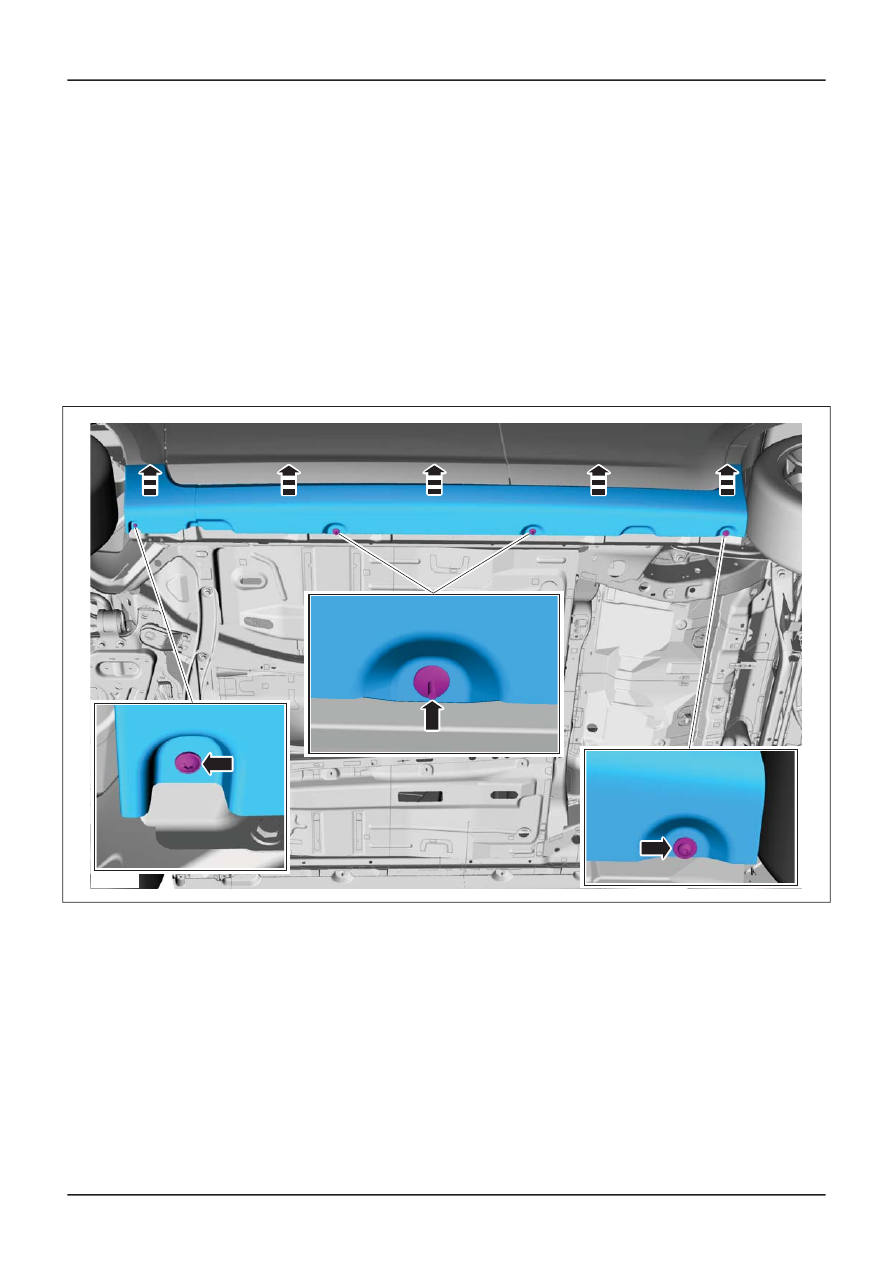

4.

E100048

G1062619en

501-08-

4

Exterior Trim and Ornamentation

501-08-

4

REMOVAL AND INSTALLATION

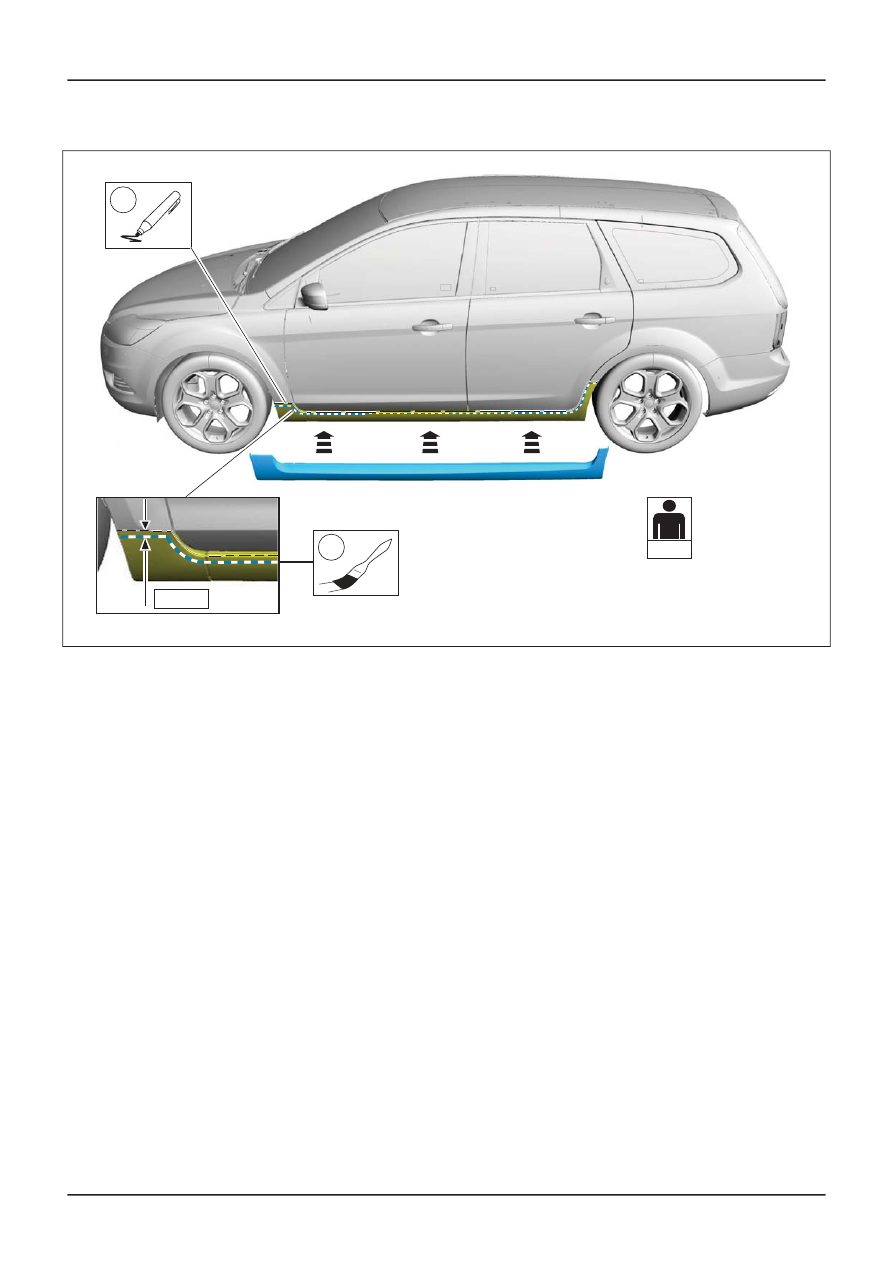

Installation

1.

E100016

15 mm

1

2

x2

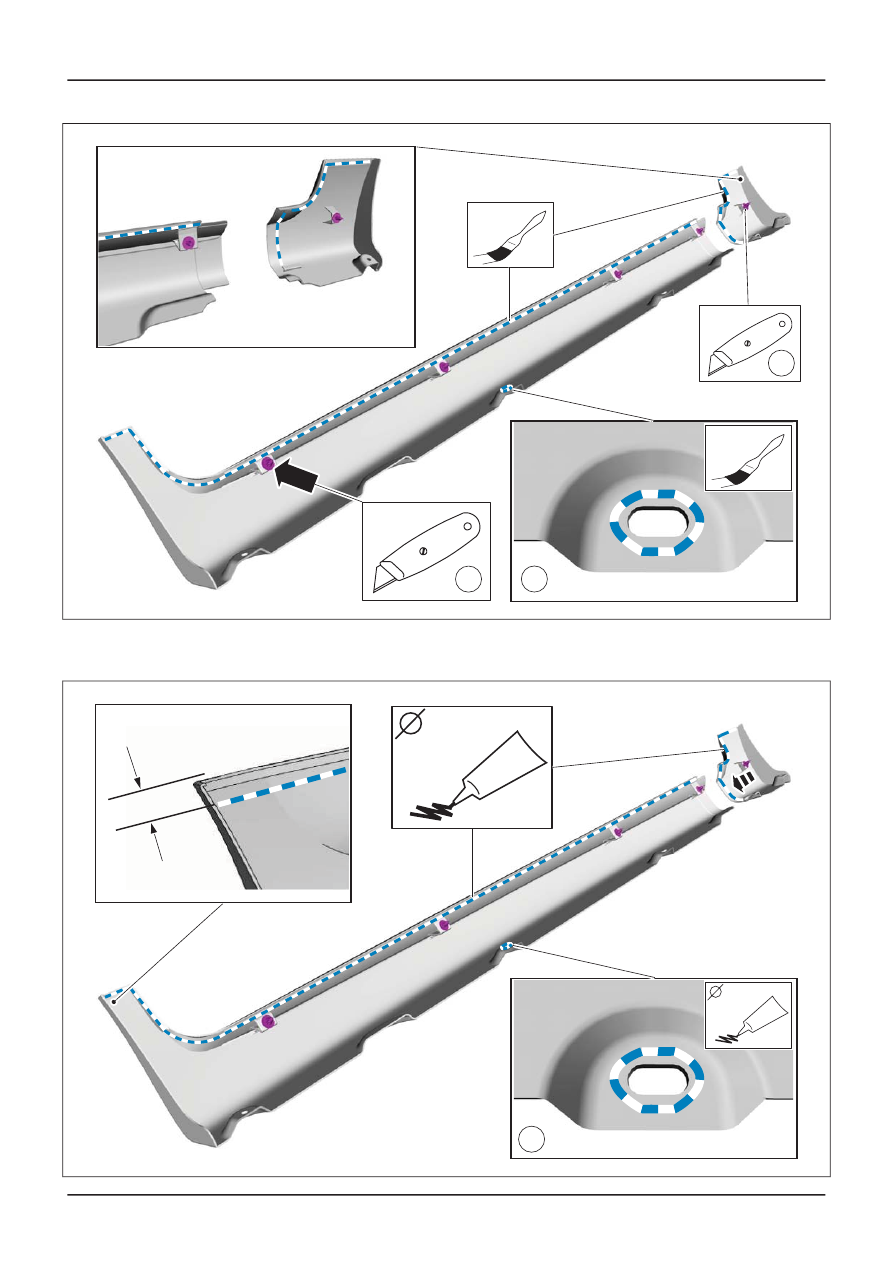

2.

If a service fender without fixing hole is fitted.

1.
2. If a service rocker without fixing holes is

fitted.

G1062619en

501-08-

5

Exterior Trim and Ornamentation

501-08-

5

REMOVAL AND INSTALLATION

E100017

x4

1

2

2

3.

If a service rocker without fixing holes is
fitted.

1.

8mm

E100050

15 mm

8mm

1

G1062619en

501-08-

6

Exterior Trim and Ornamentation

501-08-

6

REMOVAL AND INSTALLATION

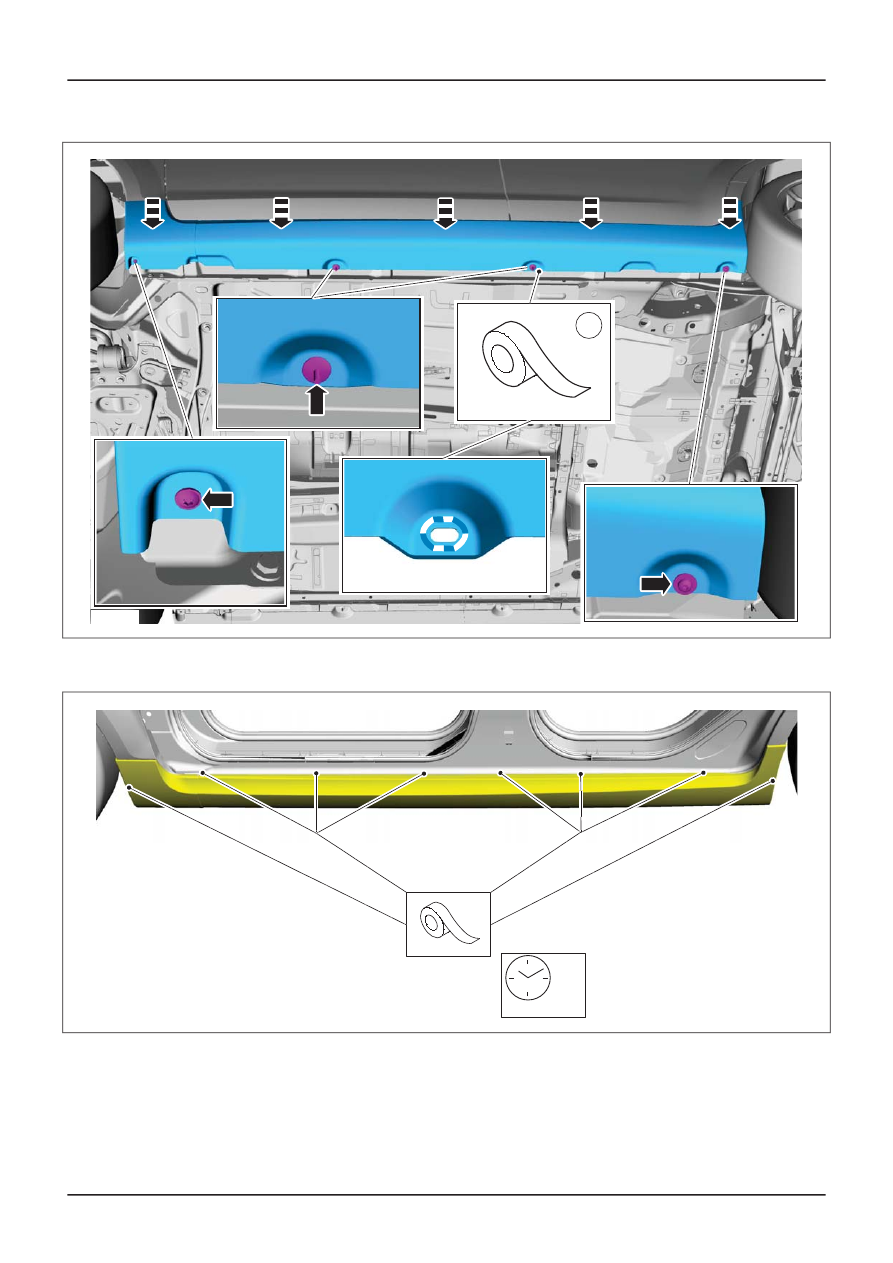

4. If a service rocker without fixing holes is fitted.

E100144

1

5. Observe a speed limit of 100 km/h for 12 hours.

6. Do not wash the car within 48 hours.

E100145

2 h

G1062619en

501-08-

7

Exterior Trim and Ornamentation

501-08-

7

REMOVAL AND INSTALLATION

SECTION 501-09 Rear View Mirrors

PAGE

CONTENTS

SPECIFICATIONS

501-09-2

Specifications......................................................................................................................

DESCRIPTION AND OPERATION

501-09-3

Rear View Mirrors...............................................................................................................

501-09-3

Auto-dimming Interior Mirror...............................................................................................

501-09-3

Exterior Mirror Foldback Relay...........................................................................................

DIAGNOSIS AND TESTING

501-09-4

Rear View Mirrors — Vehicles Without: Global Closing.....................................................

501-09-4

Inspection and Verification..................................................................................................

501-09-4

Symptom Chart...................................................................................................................

501-09-5

Pinpoint Tests.....................................................................................................................

501-09-20

Rear View Mirrors — Vehicles With: Global Closing..........................................................

501-09-20

Inspection and Verification..................................................................................................

REMOVAL AND INSTALLATION

501-09-24

Exterior Mirror.....................................................................................................................

501-09-26

Auto-Dimming Interior Mirror..............................................................................................

501-09-

Rear View Mirrors

501-09-

1

.

VEHICLE APPLICATION:
