Форд Эксплорер. Плавкие предохранители
ТАБЛИЦА ХАРАКТЕРИСТИК ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ
Коммутационный блок
ПРЕДУПРЕЖДЕНИЯ
Всегда отсоединяйте аккумуляторную батарею перед обслуживанием
предохранителей сильного тока.
Чтобы уменьшить вероятность поражения электрическим током, всегда
возвращайте на место крышку коммутационного блока перед повторным
присоединением аккумуляторной батареи или заполнением бачков для
жидкости.

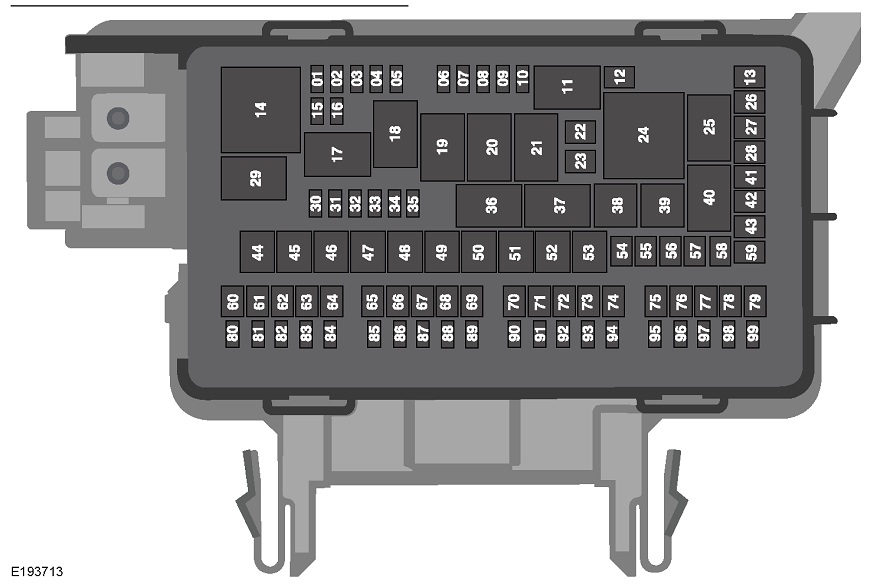

Коммутационный блок находится в моторном отсеке. В нем расположены
предохранители сильного тока, которые защищают основную электрическую
систему автомобиля от перегрузок.
Если отключить и заново подключить аккумуляторную батарею, некоторые
функции потребуется перезапустить. См. Замена аккумуляторной батареи
12 В (стр. 268).
|
Номер предохранителя или реле |
Номинальный ток предохранителя, А |
Защищенные компоненты |
|
1 |
20 А** |
Питание модуля управления силовым агрегатом. |
|
2 |
20 А** |
Выбросы двигателя (MIL). |
|
3 |
20 А** |
Катушка реле управления муфты кондиционирования воздуха. VACC. Активный жалюзи решетки. |
|
4 |
20 А** |
Катушки зажигания. |
|
5 |
- |
Не используется. |
|
6 |
- |
Не используется. |
|
7 |
- |
Не используется. |
|
8 |
- |
Не используется. |
|
9 |
- |
Не используется. |
|
10 |
15 А* |
Обогреваемые зеркала. |
|
11 |
|
Реле вентилятора № 3 электронной системы охлаждения на правой стороне. |
|
12 |
40 А** |
Обогреваемое заднее стекло. |
|
13 |
- |
Не используется. |
|
14 |
- |
Реле модуля управления силовым агрегатом. |
|
15 |
20 А** |
Питание реле звукового сигнала. |
|
16 |
10 А* |
Питание реле муфты кондиционирования воздуха. |
|
17 |
- |
Реле обогреваемого заднего стекла и обогреваемых зеркал. |
|
18 |
- |
Реле электродвигателя заднего вентилятора обдува. |
|
19 |
- |
Не используется. |
|
Номер предохранителя или реле |
Номинальный ток предохранителя, А |
Защищенные компоненты |
|
20 |
- |
Реле вентилятора системы охлаждения левой стороны |
|
21 |
- |
Последовательное/параллельное реле вентиляторов системы охлаждения. |
|
22 |
25 А* |
Реле электрического вентилятора № 2. |
|
23 |
- |
Не используется. |
|
24 |
- |
Не используется. |
|
25 |
- |
Не используется. |
|
26 |
30 А** |
Клапаны антиблокировочной системы тормозов. |
|
27 |
30 А ** |
Питание реле цепи заряда аккумуляторной батареи прицепа. |
|
28 |
- |
Не используется. |
|
29 |
- |
Реле «работа/пуск». |
|
30 |
10 А* |
Коррекция наклона света фар. |
|
31 |
10 А* |
Электроусилитель рулевого управления. |
|
32 |
10 А* |
Модуль антиблокировочной системы тормозов. |
|
33 |
10 А* |
Модуль управления силовым агрегатом (ISPR). |
|
34 |
10 А* |
Система мониторинга «слепых» зон. Система адаптивного круиз-контроля. Камера переднего обзора. Задняя камера. |
|
35 |
- |
Не используется. |
|
36 |
- |
Реле электровентилятора обдува. |
|
37 |
- |
Реле цепи заряда аккумуляторной батареи прицепа. |
|
38 |
- |
Реле муфты компрессора кондиционирования воздуха. |
|
Номер предохранителя или реле |
Номинальный ток предохранителя, А |
Защищенные компоненты |
|
39 |
- |
Реле звукового сигнала. |
|
40 |
- |
Не используется. |
|
41 |
40 А** |
Электродвигатель заднего вентилятора обдува. |
|
42 |
- |
Не используется. |
|
43 |
40 А** |
Электродвигатель переднего вентилятора обдува. |
|
44 |
50 А2 |
Шина модуля качества напряжения. |
|
45 |
40 А** |
Реле электрического вентилятора № 1. |
|
46 |
30 А** |
Контроллер тормозов прицепа. |
|
47 |
- |
Не используется. |
|
48 |
50 А2 |
Шина RP1 блока управления кузовными системами. |
|
49 |
- |
Не используется. |
|
50 |
50 А2 |
Шина RP2 блока управления кузовными системами. |
|
51 |
50 А2 |
Реле электрического вентилятора № 3. |
|
52 |
60 А2 |
Насос антиблокировочной тормозной системы. |
|
53 |
- |
Не используется. |
|
54 |
- |
Не используется. |
|
55 |
- |
Не используется. |
|
56 |
40 А** |
Силовой инвертор. |
|
57 |
- |
Не используется. |
|
58 |
- |
Не используется. |
|
59 |
- |
Не используется. |
|
60 |
20 А** |
Розетка питания (передний выдвижной отсек). |
|
Номер предохранителя или реле |
Номинальный ток предохранителя, А |
Защищенные компоненты |
|
61 |
- |
Не используется. |
|
62 |
20 А** |
Розетка питания (панель приборов). |
|
63 |
30 А** |
Топливный насос. |
|
64 |
- |
Не используется. |
|
65 |
20 А** |
Розетка питания (2-й ряд) (без зарядного устройства с разьемом USB). |
|
66 |
- |
Не используется. |
|
67 |
20 А** |
Розетка питания (багажное отделение). |
|
68 |
- |
Не используется. |
|
69 |
30 А** |
Дверь багажного отделения с электроприводом. |
|
70 |
20 А** |
Левые и правые фары тормоза и указатели поворота прицепа. |
|
71 |
- |
Не используется. |
|
72 |
30 А** |
Сиденья с обогревом и охлаждением. |
|
73 |
30 А** |
Модуль сиденья водителя. Питание привода сиденья водителя. |
|
74 |
30 А** |
Питание привода сиденья пассажира с электроприводом. |
|
75 |
30 А** |
Электродвигатель переднего стеклоочистителя. |
|
76 |
- |
Не используется. |
|
77 |
- |
Не используется. |
|
78 |
30 А** |
Реле блока складного сиденья 3-го ряда с электроприводом. |
|
79 |
30 А** |
Реле стартера. |
|
80 |
- |
Не используется. |
|
81 |
10 А* |
Реле фонаря заднего хода прицепа. |
|
Номер предохранителя или реле |
Номинальный ток предохранителя, А |
Защищенные компоненты |
|
82 |
20 А** |
Замок рулевой колонки. |
|
83 |
10 А* |
Переключатель положения педали тормоза. |
|
84 |
- |
Не используется. |
|
85 |
5 А* |
Зарядное устройство USB 2-го ряда (при наличии). |
|
86 |
- |
Не используется. |
|
87 |
- |
Не используется. |
|
88 |
- |
Не используется. |
|
89 |
- |
Не используется. |
|
90 |
- |
Не используется. |
|
91 |
- |
Не используется. |
|
92 |
15 А* |
Реле блока мультиконтурного сиденья водителя. |
|
93 |
10 А* |
Датчик генератора. |
|
94 |
15 А* |
Реле омывателя заднего стекла. |
|
95 |
15 А* |
Реле очистителя заднего стекла |
|
96 |
10 А* |
Питание катушки реле модуля управления силовым агрегатом. |
|
97 |
5 А* |
Датчик дождя. |
|
98 |
20 А** |
Двигатели складывающихся сидений 2-го ряда. |
|
99 |
20 А** |
Реле габаритного фонаря прицепа. |
'Микропредохранитель. 3Предохранитель M-типа. 2Предохранитель J-типа.
