Форд Эксплорер. ОБЩИЙ ВИД МОТОРНОГО ОТСЕКА

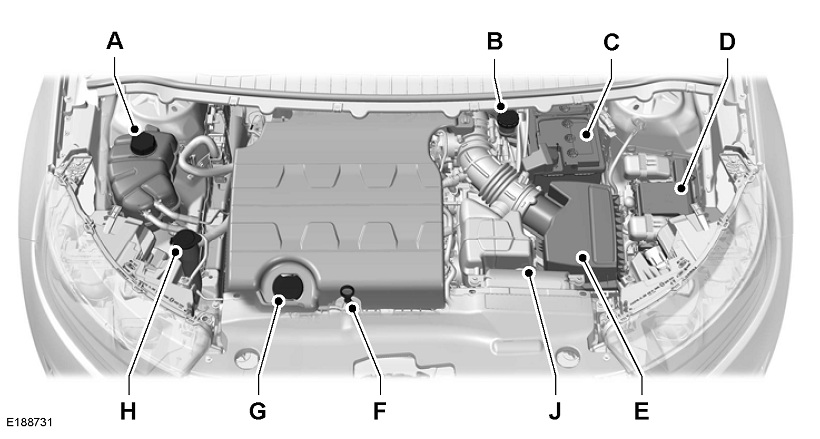

ОБЩИЙ ВИД МОТОРНОГО ОТСЕКА - 3.5L DURATEC











A Бачок для охлаждающей жидкости двигателя См. Проверка охлаждающей жидкости двигателя (стр. 264).

B Бачок тормозной жидкости. См. Проверка тормозной жидкости (стр. 267).

C Аккумуляторная батарея. См. Замена аккумуляторной батареи 12 В

(стр. 268).

D Силовая электрораспределительная коробка. См. Плавкие предохранители (стр. 248).

E Воздушный фильтр в сборе.

F Масляный щуп двигателя. См. Щуп для проверки моторного масла

(стр. 263).

G Крышка маслозаливной горловины. См. Проверка моторного масла (стр. 263).

H Бачок жидкости омывателя ветрового стекла. См. Проверка омывающей

жидкости (стр. 268).

J Щуп уровня жидкости в автоматической коробке передач. См. Проверка

уровня рабочей жидкости автоматической коробки передач (стр. 265).

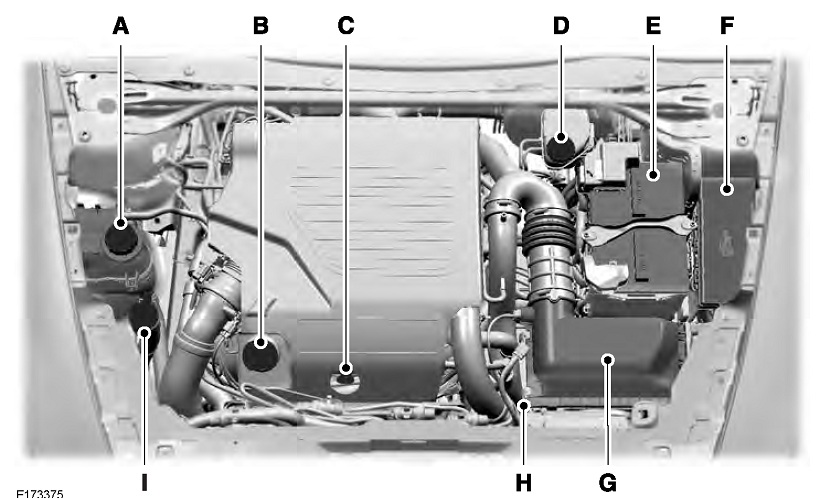

ОБЩИЙ ВИД МОТОРНОГО ОТСЕКА - 3.5L ECOBOOST™







A. Бачок для охлаждающей жидкости двигателя. См. Проверка охлаждающей жидкости двигателя (стр. 264).

B. Крышка маслозаливной горловины. См. Проверка моторного масла (стр. 263).

C. Масляный щуп двигателя. См. Щуп для проверки моторного масла

(стр. 263).

D. Бачок тормозной жидкости. См. Проверка тормозной жидкости (стр. 267).

E. Аккумуляторная батарея. См. Замена аккумуляторной батареи 12 В

(стр. 268).

F. Силовая электрораспределительная коробка. См. Плавкие предохранители (стр. 248).

G. Воздушный фильтр в сборе.







H. Щуп автоматической трансмиссии (под узлом воздушного фильтра). См. Проверка уровня рабочей жидкости автоматической коробки передач (стр. 265).

I. Бачок жидкости омывателя ветрового стекла. См. Проверка омывающей жидкости (стр. 268).
