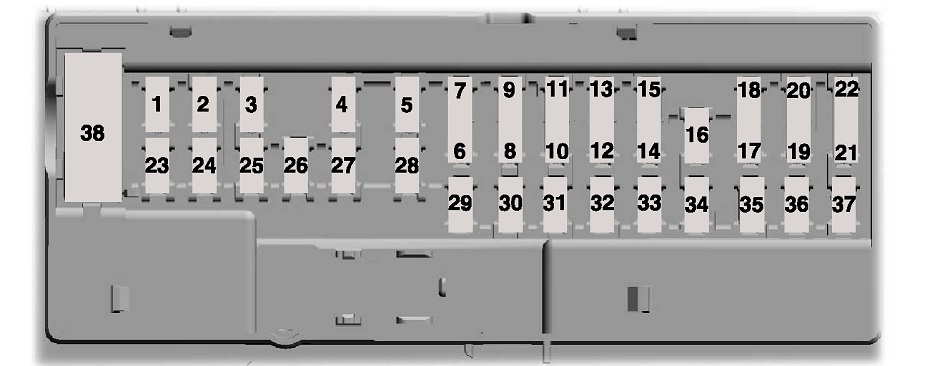

Форд Эксплорер. Панель предохранителей салона
Блок предохранителей расположен под панелью приборов слева от рулевой
колонки.
Примечание: Простой способ добраться к блоку предохранителей — снять
часть панели отделки.
Номер предохранителя или реле
Номинальный ток предохранителя, А
Защищенные компоненты
1
10 А*
Лампы салона.
Система предотвращения разряда аккумуляторной батареи.
2
7,5 А*
Переключатель управления сиденья с запоминанием положения (с
электроприводом).
3
20 А**
Реле разблокировки двери водителя.
4
5 А*
Дополнительный электронный контроллер тормоза.
5
20 А**
Модуль обогреваемого заднего сиденья.
6
-
Не используется.
7
-
Не используется.
Номер предохранителя или реле
Номинальный ток предохранителя, А
Защищенные компоненты
8
-
Не используется.
9
-
Не используется.
10
5 А*
Клавиатура бесключевого входа
Securicode ™.
Задняя поднимающаяся дверь с автоматическим открытием.
11
5 А*
Модуль системы управления микроклиматом сзади.
12
7,5 А*
Модуль системы управления микроклиматом спереди.
13
7,5 А*
Панель приборов
Интеллектуальный канал передачи данных.
Модуль системы управления рулевой колонкой.
14
-
Не используется.
15
10 А*
Питание разьема интеллектуального канала передачи данных.
Потолочный дисплей.
16
-
Не используется.
17
5 А*
Панель отделки с электроникой.
18
5 А*
Кнопка запуска автомобиля. Замок (выключатель) зажигания
Блокировка ключа.
19
7,5 А*
Переключатель управления коробкой передач (функция буксировки).
20
-
Не используется.
21
5 А*
Переключатель системы управления местностью.
Потолочный дисплей.
Датчик влажности.
22
5 А*
Датчик классификации водителя/ пассажира.
Номер предохранителя или реле
Номинальный ток предохранителя, А
Защищенные компоненты
23
10 А*
Цепь электропитания задержки выключения вспомогательного
оборудования.
Окна с электроприводом.
Прозрачный люк.
Реле складывающегося зеркала. Инвертор постоянного тока.
Подсветка переключателя управления окном/люком.
24
20 А**
Реле централизованной блокировки.
25
30 А**
Электродвигатель левого переднего окна с интеллектуальным
управлением. Модуль двери.
26
30 А**
Электродвигатель правого переднего окна с интеллектуальным
управлением. Модуль двери.
27
30 А**
Прозрачный люк.
28
20 А**
Усилитель
Sony,
10-канальный.
29
30 А**
Усилитель
Sony,
14-канальный.
30
-
Не используется.
31
-
Не используется.
32
10 А*
SYNC .
Модуль
GPS .
Дисплей.
Радиочастотный радиоприемник.
33
20 А**
Радиоприемник.
34
30 А**
Реле «работа/пуск».
35
5 А*
Модуль управления системы подушек и ремней безопасности.
36
15 А*
Модуль предупреждения о смене полосы движения.
Автоматическое включение дальнего света.
Номер предохранителя или реле
Номинальный ток предохранителя, А
Защищенные компоненты
Электронные зеркала.
Задние обогреваемые сиденья.
37
20 А**
Рулевое колесо с подогревом.
38
30 А 3
Электродвигатель левого переднего окна.
Двигатели заднего окна с электроприводом.
1
Микропредохранитель.
2
Двойной микропредохранитель.
Автоматический выключатель.
Форд Эксплорер. ЗАМЕНА ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ
Предохранители
ПРЕДУПРЕЖДЕНИЕ
. Меняйте неисправный предохранитель только на
предохранитель со специфицированным диапазоном силы тока. Использование
предохранителя, рассчитанного на слишком высокую силу тока, может
повлечь серьезные повреждения проводки и вызвать возгорание.
Если электрические компоненты в автомобиле не
работают, возможно, сгорел плавкий предохранитель. Сгоревшие плавкие
предохранители определяются по разрыву провода в предохранителе.
Проверяйте целостность соответственных предохранителей перед заменой
электрических компонентов.
