Поток мощности передачи Форд Фокус

Промежуточная шестерня передачи заднего хода приводится в движение от первичного вала. Ее назначение — изменять на­правление вращения вторичного вала при задействованной передаче заднего хода.

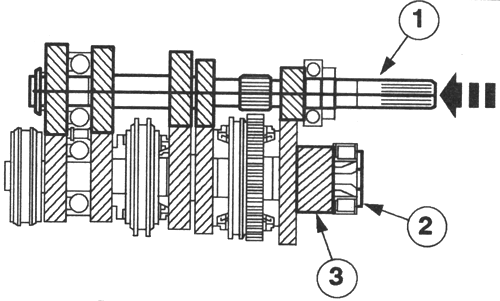

Рис. 3.27. Нейтральная передача:

1 — первичный вал; 2 — вторичный вал; 3 — выходная шестерня

  Промежуточная шестерня передачи заднего хода опирается на игольчатый подшипник, расположенный на промежуточной оси, и подшипниковый блок.

  Механизм блокировки выбора передач и палец выбора пере­дач закрепляется на втулке в картере механизма выбора пере­дач. Они с помощью использования подпружиненного шарика удерживают выбранную передачу в зацеплении до тех пор, по­ка не будет выбрана другая передача.

  Механизм блокировки выбора передач имеет три разных по­ложения.
