Снятие и установка уплотнения вала управления переключением передач Форд Фокус
Снятие

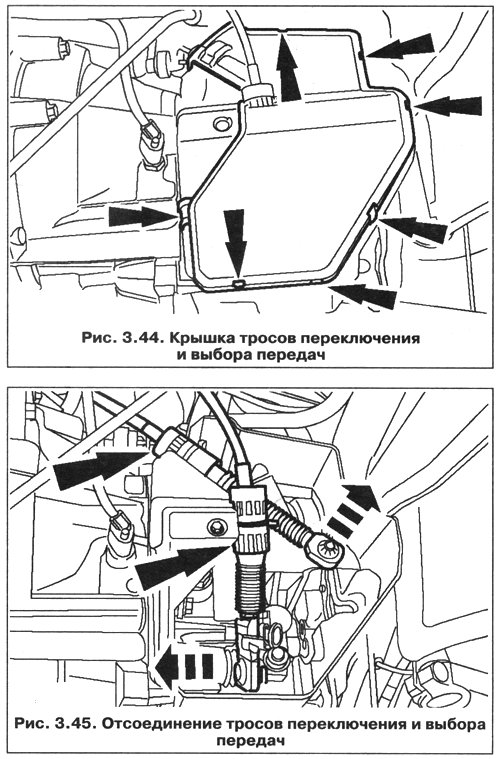

Задействуйте третью передачу. Поднимите автомобиль. Откройте крышку тросов переключения и выбора передач автомобиля Ford Focus (рис. 3.44). Отсоедините тросы переключения и выбора передач. Отсоедините тросы переключения и выбора передач от рычагов переключения и выбора и путем поворота опорных колец по часовой стрелке высвободите их из кронштейнов (рис. 3.45).
Снимите крышку тросов переключения и выбора передач (рис. 3.46). Снимите рычаг переключения (рис. 3.47).

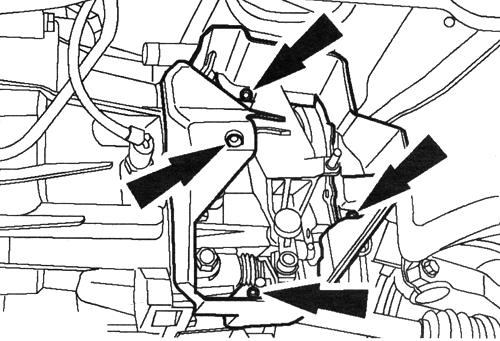

Рис. 3.46. Снятие крышки тросов переключения и выбора передач
1. Снимите защитную крышку и зажим. 2. Снимите рычаг переключения.

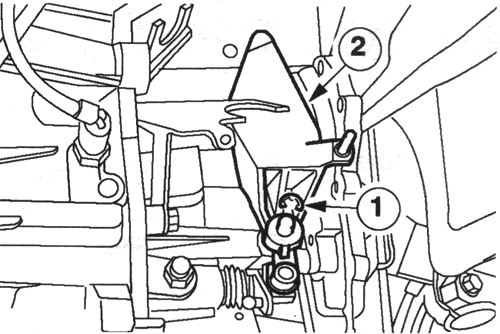

Рис. 3.47. Снятие рычага переключения
Снимите рычаг выбора вместе с пылезащитной крышкой (рис 3.48).

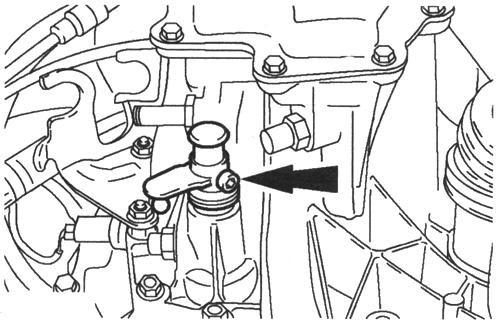

Рис. 3.48. Снятие рычага выбора вместе с пылезащитной крышкой
Снимите масляное уплотнение вала выбора передач. Для этой операции используется отвертка (рис. 3.49).

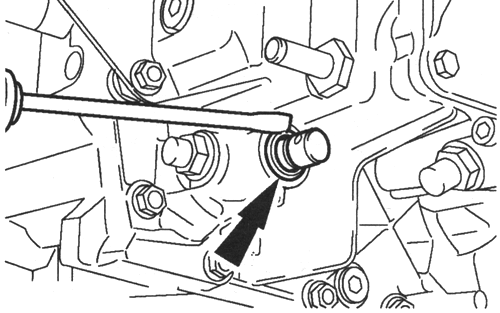

Рис. 3.49. Снятие масляного уплотнения вала выбора передач
Удалите грязь и ржавчину с вала выбора передач.
Установка
Снимите пылезащитную крышку с нового масляного уплотнения. ВНИМАНИЕ. После установки масляного уплотнения под уллотнителышмвыступом масляного уплотнения не должно оставаться следов липкой ленты. ПРИМЕЧАНИЕ, Чтобы защитить масляное уплотнение от повреждения,вызываемого острыми кромками и заусенцами отверстия и кольцевойканавки, оберните шал выбора передач тонкой липкой лентой. Установите масляное уплотнение вала выбора передач. Используется торцевая головка на 16 мм (рис. 3.50).
Рис. 3.50. Установка масляного уплотнения вала выбора передач
Установите на место пылезащитную крышку. Установите рычаг выбора. Установите рычаг переключения. Вставьте рычаг переключения. Вставьте зажим и установите защитную крышку. Установите крышку тросов переключения и выбора передач.

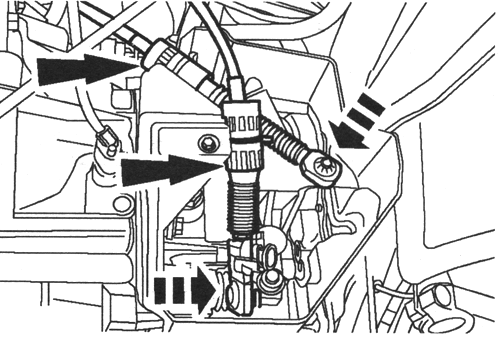

Рис. 3.51. Установка тросов переключения и выбора передач
Установите тросы переключения и выбора передач (рис. 3.51). Установите тросы переключения и выбора передач на соответствующие кронштейны, зафиксировав их путем поворота опорных втулок по часовой стрелке. Затем подсоедините тросы к рычагам переключения и выбора. Закройте крышку тросов переключения и выбора передач. Опустите автомобиль.
