Дэу Нексия. Наружный шарнир

15.6. Наружный шарнир

Разобрать

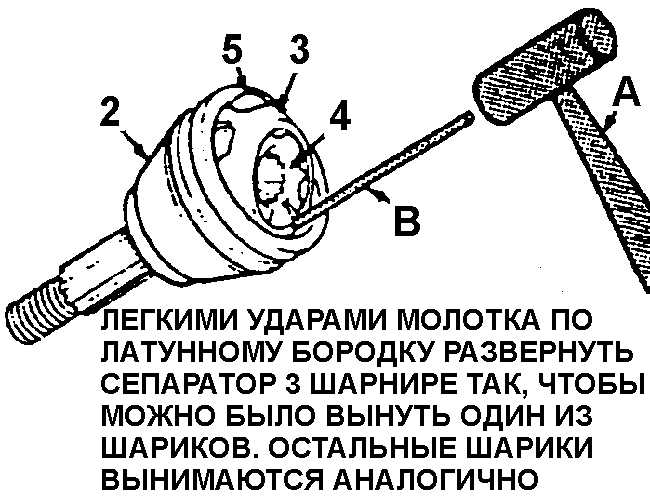

Демонтаж шариков ШРУС

А. МОЛОТОК
В. ЛАТУННЫЙ БОРОДОК

2. КОРПУС НАРУЖНОГО ШРУС
3. СЕПАРАТОР
4. КУЛАК
5. ШАРИКИ

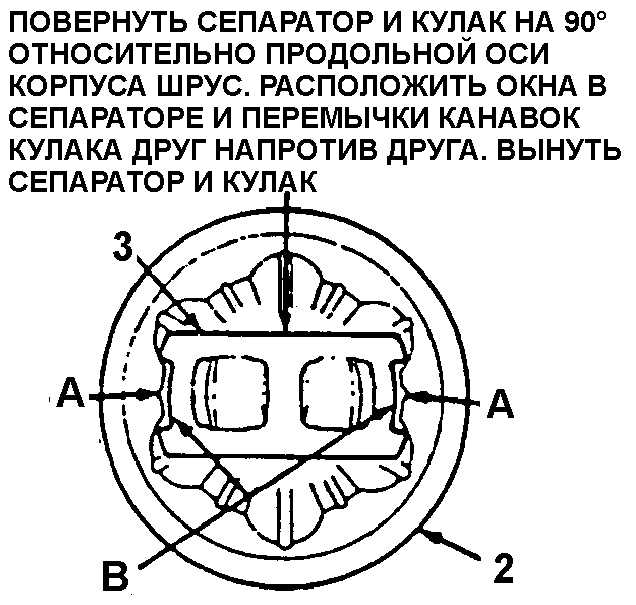

Демонтаж сепаратора и кулака

А. ПЕРЕМЫЧКА
В. ОКНА

2. КОРПУС ШРУС
3. СЕПАРАТОР

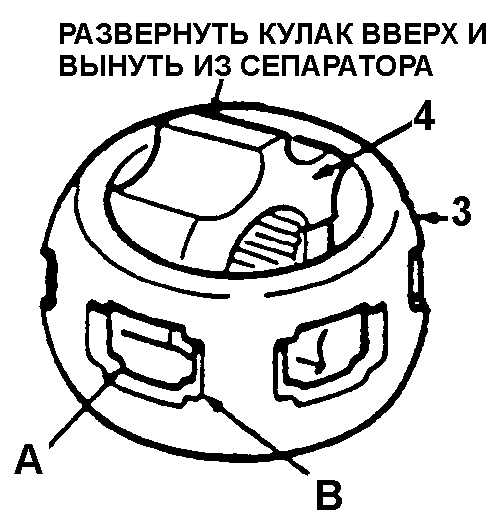

Разборка сепаратора и кулака

А. ПЕРЕМЫЧКА КАНАВОК КУЛАКА
В. ОКНА СЕПАРАТОРА

3. СЕПАРАТОР
4. КУЛАК

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять защитный чехол.

2. Легкими ударами молотка по латунному бородку развернуть сепаратор 3 в шарнире так, чтобы можно было вынуть один из шариков 5.

3. Повернуть сепаратор в противоположном направлении и вынуть противоположный первому шар.

4. Повторить аналогичные операции для демонтажа всех шести шариков.

5. Повернуть сепаратор 3 и кулак 4 на 90° относительно продольной оси корпуса 2 шарнира. Расположить окна в сепараторе и перемычки канавок кулака друг напротив друга.

6. Вынуть сепаратор 3 и кулак 4 из корпуса 2.

7. Развернуть кулак 4 на 90° относительно продольной оси сепаратора, сохраняя расположение окон в сепараторе и перемычек кулака друг напротив друга.

8. Завести перемычку кулака 4 в окно сепаратора 3 и вынуть кулак из сепаратора.

Собрать

Предупреждение в том, что кулак обращен к валу торцом с внутренней монтажной канавкой для пружинного кольца.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Смазать рекомендуемой смазкой шариковые канавки в корпуса 2 и на кулаке 4 шарнира.

2. Установить кулак 4 в сепаратор 3, поместив перемычку кулака в окно сепаратора.

3. Развернуть кулак 4 на 90° относительно продольной оси сепаратора, сохраняя расположение окон в сепараторе и перемычек кулака друг напротив друга.

4. Вставить сепаратор 3 и кулак 4 в корпус 2.

6. Установить первый шарик.

7. Повернуть сепаратор в противоположном направлении и установить шарик в противоположную канавку.

8. Повторить аналогичные операции для монтажа всех шести шариков.

9. Установить чехол 8 на вал 10.

10. Установить шарнир в сборе на вал 10.

11. Закрепить чехол 8 на корпусе 2 шарнира.

12. Закрепить новые хомуты 7 и 9 на горловинах чехла 8.
