Дэу Нексия. Чехол наружного шарнира

15.5. Чехол наружного шарнира

Снять или отсоединить

Демонтаж шарнира с вала

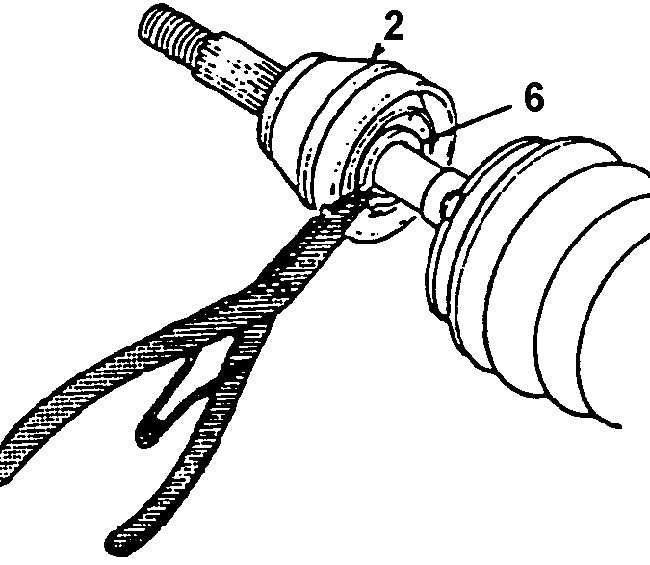

РАЗЖАТЬ ПРУЖИННОЕ КОЛЬЦО И СНЯТЬ ШАРНИР С ВАЛА

2. КОРПУС ШАРНИРА
6. ПРУЖИННОЕ КОЛЬЦО

ПОРЯДОК ВЫПОЛНЕНИЯ

1. С помощью бокорезов удалить хомуты 7, 9, фиксирующие защитный чехол В. Хомуты выбрость.

2. Отсоединить чехол от корпуса 2 шарнира и сдвинуть чехол вдоль вала 10, полностью открыть шарнир.

3. Вытереть лишнюю смазку с кулака 4 шарнира.

4. Развести пружинное кольцо 6 с помощью съемника и снять шарнир в сборе с вала 10.

5. Защитный чехол свала 10.

6. Разобрать шарнир и промыть детали перед тем, как устанавливать новый чехол.

Установить или присоединить

Монтаж шарнира на валу

2. КОРПУС ШАРНИРА
10. ВАЛ

Фиксация хомута крепления чехла

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Малый хомут 9 на горловину чехла 8. Не допускать образования складок горловины чехла.

2. Надеть чехол 8 на вал 10 и установить на место так, чтобы малая горловина чехла оказалась в канавке.

3. Зажать хомут 9 с помощью приспособления DC53007.

4. Вложить в чехол 8 примерно половину общего количества смазки шарнира. Оставшейся смазкой заполнить шарнир.

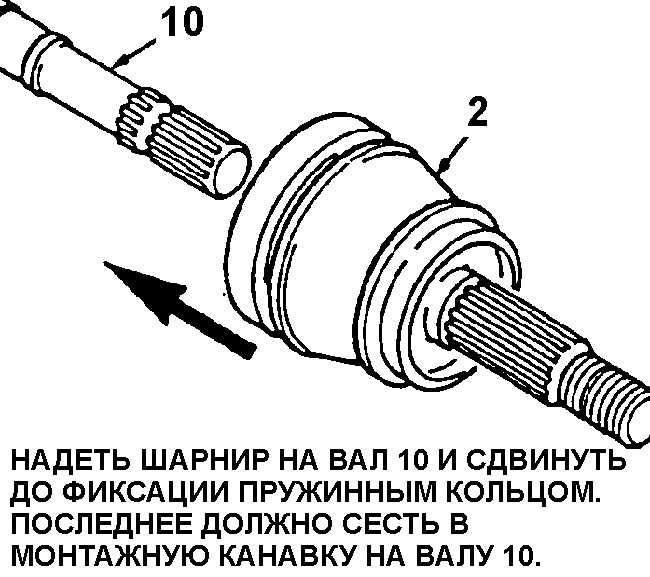

5. Надеть шарнир на вал 10 и сдвинуть до фиксации пружинным кольцом 6. Последнее должно сесть в монтажную канавку на валу 10.

6. Закрыть чехлом корпус 2 шарнира и поместить горловину чехла в канавку на корпусе.

Предупреждение перекручивания чехла 8 и образования сборок.

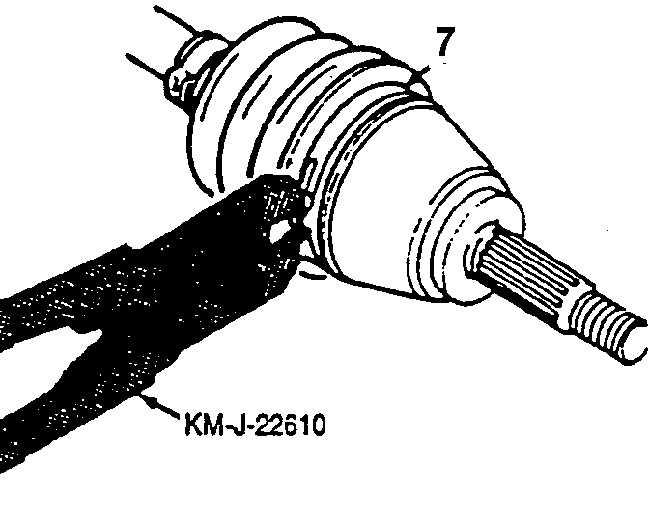

7. Большой хомут 7 на горловину чехла и зафиксировать хомут с помощью зажима KM-J-22610.
