Дэу Нексия. Наружное отражательное кольцо

15.4. Наружное отражательное кольцо

Снять или отсоединить

Демонтаж наружного отражательного кольца

16.4 Наружное отражательное кольцо Daewoo Nexia 1994+

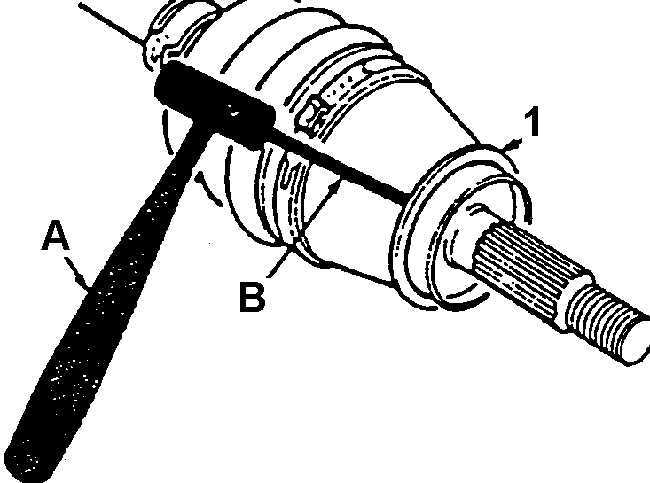

ЛЕГКИМИ УДАРАМИ МОЛОТКА ПО ЛАТУННОМУ БОРОДКУ СНЯТЬ КОЛЬЦО И ВЫБРОСИТЬ

А. МОЛОТОК
В. ЛАТУННЫЙ БОРОДОК

1. ОТРАЖАТЕЛЬНОЕ КОЛЬЦО

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Закрепить вал 10 в тисках. Для предохранения вала от повреждений использовать накладки из мягкого металла или древесины.

2. Отражательное кольцо 1 с корпуса шарнира 2 с помощью латунного бородка и молотка, как показано на рис. Демонтаж наружного отражательного кольца. Снятое кольцо выбросить.

Установить или присоединить

Монтаж наружного отражательного кольца

1. НАРУЖНОЕ ОТРАЖАТЕЛЬНОЕ КОЛЬЦО
2. КОРПУС ШАРНИРА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отражательное кольцо 1 на посадочное место корпуса шарнира 2. Выровнять плоскость кольца так, чтобы оно было перпендикулярно оси шарнира.

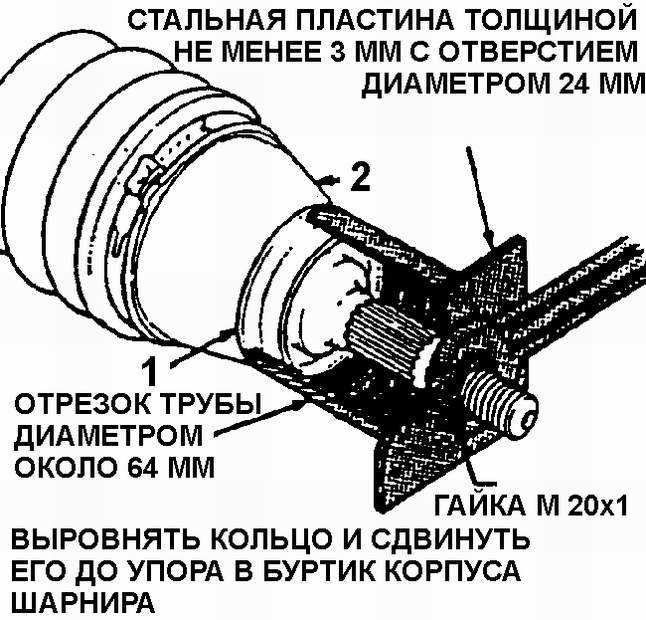

2. Подготовить приспособление для монтажа кольца: отрезок трубы диаметром около 64 мм, гайку М20 х 1 и стальной лист с отверстием. Навинчивая гайку на хвостовик полуоси, сдвинуть кольцо 1 до упора в буртик на корпусе шарнира 2.

Предупреждение отражательные кольца выполнены несъемными.
