Дэу Матиз. Передняя подвеска
Описание конструкции
Подвеска — связующее звено между кузовом и колесами. Через нее на
кузов передаются силы, воздействующие на колеса. Подвеска служит для
снижения динамических нагрузок, уменьшения колебаний кузова,
смягчения ударов колес о неровности дороги, обеспечивает
устойчивость и плавность хода автомобиля.
Передняя подвеска состоит
из поворотного кулака, стойки, пружины и рычага.
Рычаг качается относительно кузова. В нижнем рычаге используется
резиновая втулка. Верхний конец стойки закреплен на кузове и состоит
из подшипника, позволяющего колесу поворачиваться.
Нижняя часть поворотного кулака закреплена на шаровом шарнире,
который соединен с рычагом с помощью болта. При обслуживании
крепления рычага к кузову и изолятора стабилизатора от кузова
убедитесь, что крепежные болты ослаблены настолько, что рычаг при
качении будет доставать до предельно верхнего положения амплитуды
качения, которая также является нормальным положением, к которому
движется рычаг, когда автомобиль стоит на земле.
|

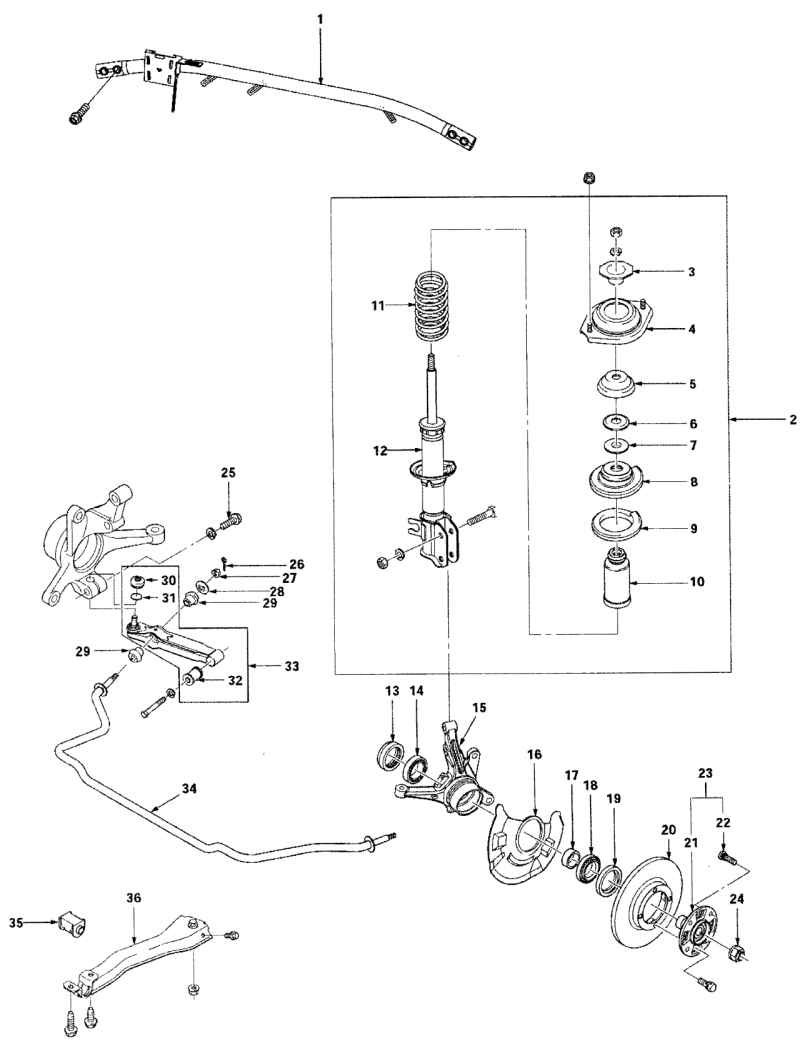

Рис. 5.1. Детали
передней подвески: 1 — опорная балка передней
подвески; 2 — передняя амортизационная стойка в
сборе; 3 — внутренняя опора амортизационной стойки;
4 — крепление амортизационной стойки в сборе; 5 —
седло крепления амортизационной стойки; 6 — седло
подшипника стойки; 7 — подшипник амортизационной
стойки; 8 — верхнее седло пружины; 9 — седло
пружины; 10 — буфер; 11 — пружина; 12 —
амортизационная стойка; 13 — сальник внутреннего
подшипника; 14 — внутренний подшипник ступицы; 15 —
поворотный кулак; 16 — пылезащитный кожух; 17 —
распорная втулка подшипника; 18— внешний подшипник
ступицы; 19 — сальник внешнего подшипника; 20 —
тормозной диск; 21 — ступица; 22 — болт крепления
ступицы; 23 — ступица в сборе; 24 — стопорная гайка;
25 — резьбовая шпилька рычага с шаровым пальцем; 26
— шплинт; 27 — корончатая гайка; 28 — шайба; 29 —
втулка стабилизатора; 30 — пылезащитный сальник
рычага с шаровым пальцем; 31 — зажим; 32 — втулка
рычага; 33 — рычаг с шаровым пальцем в сборе; 34 —
стабилизатор; 35 — втулка стабилизатора; 36 —
передний нижний поперечный рычаг
|
Детали передней подвески показаны на рис.
5.1.
Предупреждение
Категорически
запрещается производить сварочные и рихтовочные
работы на элементах передней подвески. Обязательно
замените самоконтрящиеся гайки, а также болты со
следами коррозии.
|
Технические данные передней подвески приведены в табл. 5.2.
Таблица 5.2 Технические данные передней подвески
Наименование
|
Описание
|
Тип подвески
|
McPherson
|
Амортизатор
|
|
максимальная длина, мм
|
475-481
|
минимальная длина, мм
|
321-327
|
Ход штока, мм
|
154
|
Диаметр стабилизатора, мм
|
24
|
Высота пружины, мм
|
374
|
Тип смазки подшипника переднего колеса и ступицы
|
M-8143 ANTIF BRG GREASE
|
Моменты затяжки передней подвески приведены в табл. 5.3.
Таблица 5.3 Моменты затяжки передней подвески, Н·м
Гайка крепления амортизационной стойки к кузову
|
18-28
|
Зажимающая гайка амортизационной стойки
|
50-60
|
Болты крепления амортизационной стойки к поворотному
кулаку
|
70-90
|
Болт крепления рычага с шаровым пальцем
|
55-70
|
Шаровой палец рычага
|
50-70
|
Корончатая гайка крепления стабилизатора
|
40-50
|
Болт крепления стабилизатора
|
30-50
|
Болты крепления переднего нижнего продольного рычага
|
10-14
|
Гайка крепления переднего нижнего продольного рычага
|
65-80
|
Гайка крепления вала привода к ступице
|
210
|
Болт крепления поперечного рычага
|
17-27
|
Болты крепления опорной балки передней подвески
|
35-55
|
Болты крепления тормозного диска к ступице
|
55-75
|
