Разборка

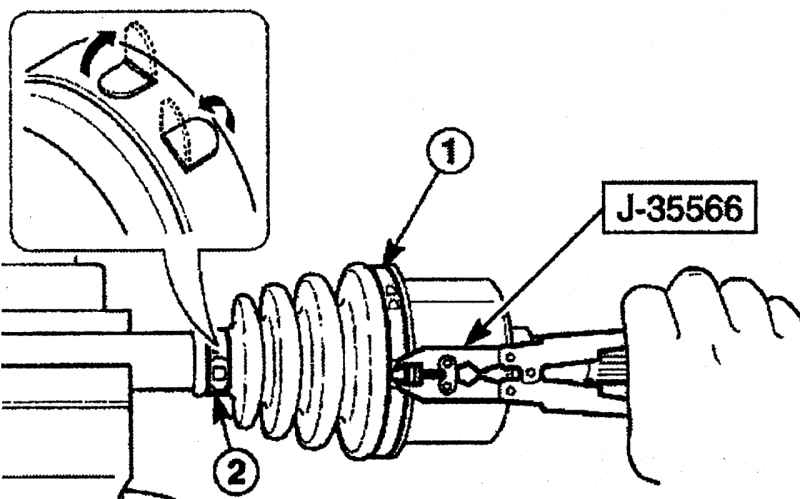

Рис. 4.140. Использование пассатижей J—35566 для снятия большого (1) и малого (2) хомутов защитного чехла

Снимите вал привода. Используя пассатижи J—35566, снимите большой и малый хомуты крепления защитного чехла ШРУСа (рис. 4.140).

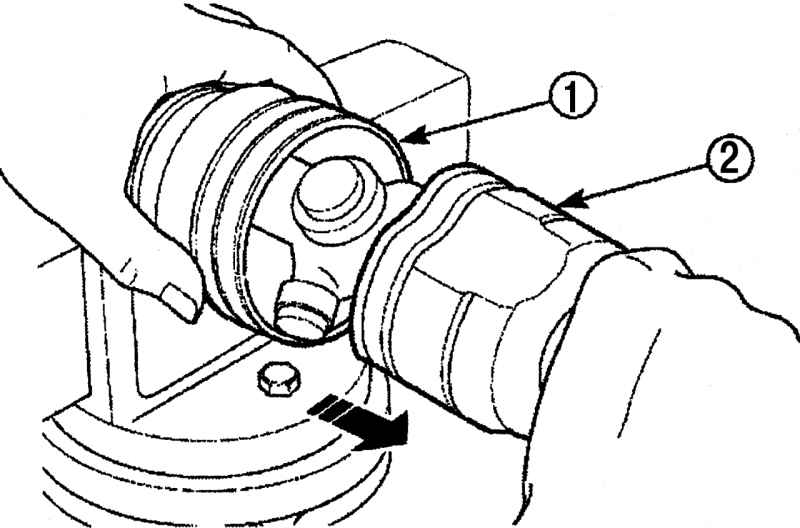

Рис. 4.141. Снятие корпуса (2) шарнира равных угловых скоростей с вала привода и защитного чехла (1)

Снимите корпус 2 (рис. 4.141) шарнира равных угловых скоростей с вала привода и защитного чехла 1.

Удалите смазку из шарнира.

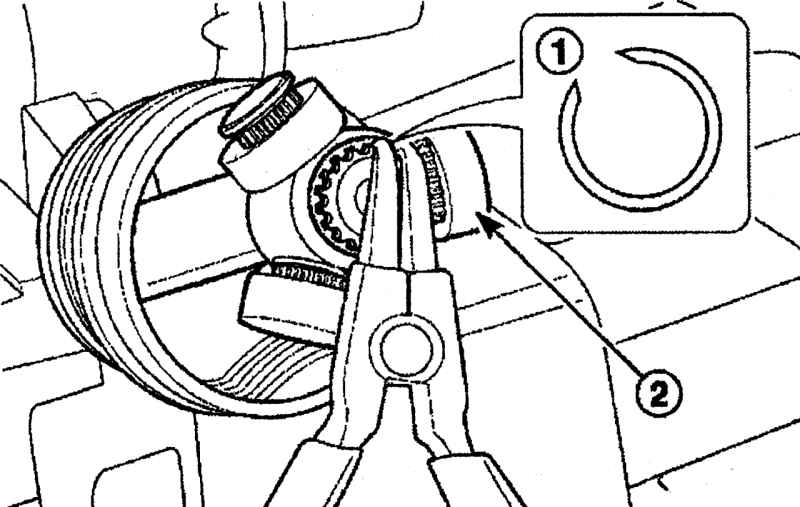

Рис. 4.142. Снятие пружинного стопорного кольца (1) и трипоида (2) с вала привода

Пассатижами снимите пружинное стопорное кольцо, фиксирующее трипоид на приводном валу 1 (рис. 4.142).

Молотком через латунную выколотку сбейте трипоид с вала привода, при этом соблюдайте осторожность, чтобы не повредить шлицы вала и ролики трипоида.

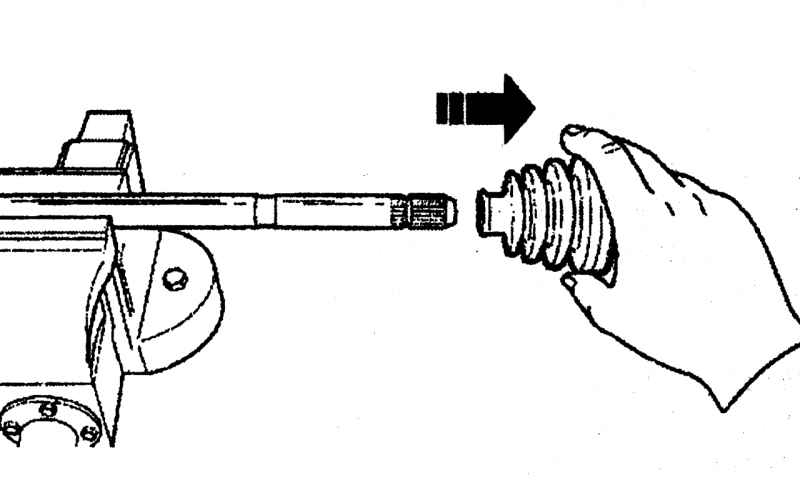

Рис. 4.143. Снятие защитного чехла с вала привода

Снимите защитный чехол с вала привода (рис. 4.143).

Сборка

Сборку внутреннего шарнира вала привода проводите в последовательности, обратной снятию.

Оберните шлицы внутреннего конца приводного вала липкой лентой, для того чтобы не повредить защитный чехол от острых граней шлицов вала.

Надвиньте хомут и защитный чехол на приводной вал.

Установите трипоид на шлицы приводного вала и закрепите его стопорным кольцом. При сборке заполните корпус шарнира 90—120 граммами рекомендованной смазки.

Закрепите защитный чехол хомутами, отверткой, предварительно приподняв внутренний край чехла для выравнивания давления воздуха под чехлом.
