Ауди А6. Система выпуска отработавших газов
Выхлопная система состоит из приемной трубы, каталитического конвертера,
промежуточной трубы и глушителя, выхлопной трубы и глушителя.
Снятие
Каждую из секций выхлопной системы можно снять отдельно от остальных.
ПРИЕМНАЯ ТРУБА (ВКЛЮЧАЯ КАТАЛИТИЧЕСКИЙ КОНВЕРТЕР НА МОДЕЛЯХ С ДВИГАТЕЛЕМ
1Z и AHU)

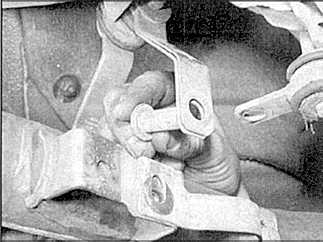

Крепление приемной трубы выхлопной системы
ПОРЯДОК ВЫПОЛНЕНИЯ |
|

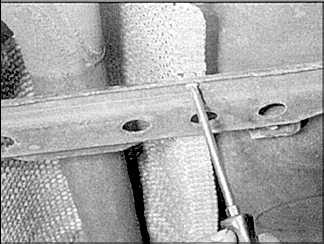

1. Снимите
защитный щиток снизу двигателя и поперечину
сзади коробки передач. |
|
|

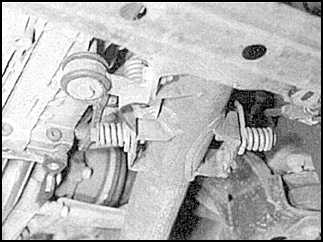

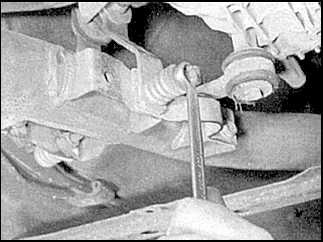

2. Открутите
крепежные болты и элементы крепления. |
3. Открутите
крепежные гайки и отсоедините трубу от
выпускного коллектора. |
|
|
4. Открутите
крепежные болты и снимите приемную трубу. |
|
КАТАЛИТИЧЕСКИЙ КОНВЕРТЕР (КРОМЕ МОДЕЛЕЙ С ДВИГАТЕЛЕМ 1Z И AHU)
ПОРЯДОК ВЫПОЛНЕНИЯ |

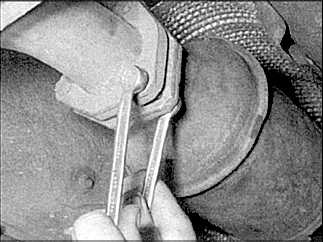

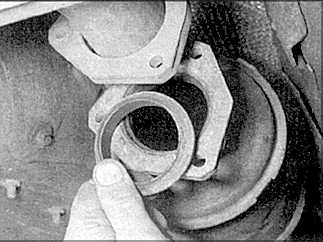

5. Отсоедините
приемную трубу от каталитического конвертера. |
|
6. Открутите
крепежные болты и снимите каталитический
конвертер. |
|
ПРОМЕЖУТОЧНАЯ ТРУБА
ПОРЯДОК ВЫПОЛНЕНИЯ |

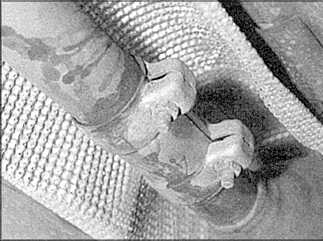

7. Открутите
крепежные болты и отсоедините трубу от
каталитического
конвертера и глушителя. |
|
8. Снимите
промежуточную трубу. |
|
ВЫХЛОПНАЯ ТРУБА И ГЛУШИТЕЛЬ
ПОРЯДОК ВЫПОЛНЕНИЯ |
9. Открутите
крепежные болты и промежуточную трубу. |
|
10. Снимите
глушитель и трубу с креплений. |
|
ТЕПЛОЗАЩИТНЫЕ ЭКРАНЫ
ПОРЯДОК ВЫПОЛНЕНИЯ |
11. Для
снятия экранов необходимо открутить крепежные
винты. |
|
Установка
Установка проводится в обратном порядке снятия.
Промежуточный охладитель
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите
воздушный фильтр. |
|

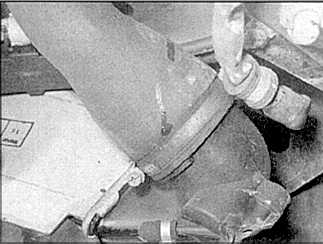

2. Отсоедините
воздушные шланги от радиатора. |
|

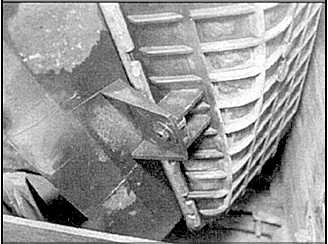

3. Открутите
крепежный болт и снимите радиатор. |
|
Установка
Установка проводится в обратном порядке снятия.
